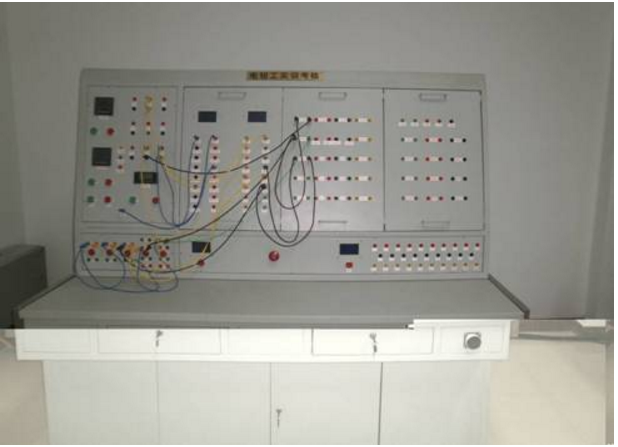

煤矿智能防爆开关控制线路考试装置
煤矿智能防爆开关控制线路考试装置
(一)概述
(煤矿防爆开关控制线路实验装置)针对煤矿中常用的高低压防爆开关控制回路设计，通过实操让学员真正的在实验室里了解和掌握各种防爆开关的控制回路原理和接线方法。
考试系统由主实验台的电脑控制各个实验台，各实验台可以自动识别学员对连接各种防爆开关的二次线路的对与错，并给各个实验台进行模块综合打分，便于掌握学员学习状况。
(二)技术参数
1.输入电源:三相五线制AC380V±10% 50Hz±0.5
2.工作环境：环境温度-5℃±40℃;相对湿度＜85%（25℃）;海拔＜2000m
3.具有漏电电流和漏电压保护功能
4.过压保护
5.欠压保护等
(三)控制柜配备
1.柜体
左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝塑材质；柜体后下侧留有电源输入线，采用汉字显示电压和电流，控制柜的供电急停按钮和启停开关控制。
2.柜内布置
（1）通用模板：钥匙锁、按钮、急停按键、三相调压器。
（2）电源模板：组合开关、380V保险、变压器（380/250、127、50、36、24、17.5）、电压表、保险。
（3）保护模板：保护器、显示屏、可调电阻。
（4）启动器模板：接触器（JZ7-44 36V）、电流互感器、组合开关、阻容吸收、检测试验电阻（10K）、模拟试验按钮。
（5）断路器模块：接触器（JZ7-44 127、48V各一）、继电器（JQX-13F 24V）、阻容吸收、组合开关、漏电试验电阻（10K）、电流互感器、零序电流互感器、模拟实验按钮。接触器（JZ7-4 110V)、电流互感器、零序互感器。
（6）高压真空配电装置系列模块：具有国内最先进、完善的智能化全中文显示微电脑综合保护装置、可实现短路、过载、漏电、检测、过压、欠压等多种保护功能，让学员进一步了解维护和修理矿用隔爆型智能高压真空配电装置。
（7）智能化低压真空馈电开关系列模块：具有在三相中性点不接地的电网中，作为配电总开关或分支开关，并能锁定显示故障类型，显示漏电电阻值/过电流值/欠压值和合分闸的中文显示。总分开关同时具有选择性漏电保护功能，安全操作性能完全符合煤矿安全操作规程。核心保护部分采用智能化综合保护器作控制单元，具有漏电保护/漏电闭锁/过流保护/欠压保护/风电闭锁等功能。
（8）智能化低压真空电磁起动器系列模块：具有在三相中性点不接地的电网中，具有起动电流小，速度平稳，对电网冲击小等特点，特别适用于高速的胶带运输机等的大惯量负载起动，能有效延长胶带及设备适用寿命。并能锁定显示故障类型，显示漏电电阻值/过电流值/欠压值和合分闸的中文显示。开关同时具有选择性漏电保护功能，安全操作性能完全符合煤矿安全操作规程。核心保护部分采用智能化综合保护器控制单元，具有漏电保护/漏电闭锁/过流保护/欠压保护/风电闭锁等功能。
在实验室可直接用三相交流380V便可以演示整个矿用隔爆型高低压真空配电装置控制回路，可以和井下一样实现远控合分闸的功能。
(四)实验内容
1、《矿用隔爆型智能高压真空配电装置》的线路控制回路实操
2、《矿用隔爆型高压真空电磁起动器》的线路控制回路实操
3、《矿用隔爆型智能高压真空配电装置》--（永磁机构）的线路控制回路实操
4、《矿用隔爆型智能化低压真空馈电开关》630A的线路控制回路实操
5、《矿用隔爆型智能化低压真空馈电开关》400A的线路控制回路实操
6、《矿用隔爆型智能化低压真空电磁起动器》的线路控制回路实操
7、《矿用隔爆型智能化低压真空馈电开关》400A（电磁型）的线路控制回路实操
8、《各种防爆开关的风、电瓦斯电闭锁电器的控制回路实操
配备方案：
1.由一台主试验台控制多台学生试验台，并进行打分。
2.单机试验，学员自己测试。
3.与实际开关连接，观察接线后实验动态。
(五)系列产品
1.各种防爆开关外壳
（让学员掌握1次接线）
2.各种开关实物机芯
（全部使用透明仿真外壳，以便于学员了解其构造及动态）
3. 煤矿智能防爆开关控制线路考试装置
（由一台主试验台控制多台学生实验台，并进行打分）
4. 煤矿智能防爆开关控制线路实验装置
（单机试验，学生自己测试）
