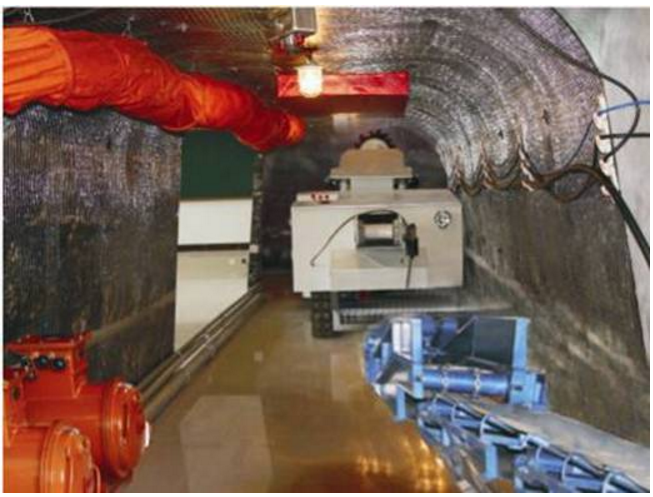

综合机械化掘进工作面仿真配套装置
综合机械化掘进工作面仿真配套装置
该装置仿真展示掘进工作面的设备设施布置、巷道支护、掘进生产工艺及各种系统。
构成：1.掘进机一台、2.皮带机一台，3.仿真巷道一段。
技术要求及主要参数：
1、主要技术要求及主要参数：
（1）主要材质： 型钢、铝塑板、玻璃等。
（2）巷道尺寸规格：长度10000mm、断面：2500mm×2000mm 、锚网支护。
（3）综掘机：
1）外形尺寸：长4900mm、宽1400mm、高1500mm；
2）整个掘进机应液力驱动、能仿真演示全部动作过程，完成机载瓦斯传感器的报警和断电功能。
3）制作主要材料：型钢、液压传动系统、减速电机等。
（4）皮带运输机：
1）制作材质：铝塑板、型钢、皮带皮、接线板、PVC管。
2）电源：电压220；功率：不小于1Kw。
3）规格：5000mm×500mm×500mm
4）演示皮带输送机的工作原理。
5）皮带在堆煤、轴温过高、跑偏、撕带、过载、打滑、出现烟雾等状态下都能起到保护作用。
6）应配套有皮带输送机的紧带装置。
（5）开关：
1）壹台矿用隔爆型智能化真空630A馈电开关：
A）尺寸要求：1:1仿真制作；
B）主要材料：真实开关机芯、10mm厚透明有机玻璃外壳 ；
C）实现功能：能够完成真实开关所有动作。
2）壹台矿用隔爆型智能化低压真空400A馈电开关：
A）尺寸要求：1:1仿真制作；
B）主要材料：真实机芯、10mm厚透明有机玻璃外壳；
C）实现功能：能够完成真实开关所有动作。
3）壹台矿用隔爆型智能化低压真空电磁起动器：
A）尺寸要求：1:1仿真制作；
B）主要材料：真实机芯、10mm厚透明有机玻璃外壳 ；
C）实现功能：能够完成真实开关所有动作
4）壹台矿用隔爆型交流真空软起动器：
A）尺寸要求：1:1仿真制作；
B）主要材料：真实机芯、10mm厚透明有机玻璃外壳；
C）实现功能：能够完成真实开关所有动作。
5）三专：变压器、线路及各种开关模型
6）局部通风和瓦斯监测装备
可完成实训内容：
（1）掘进机、皮带、各开关能仿真模拟工作。
（2）局部通风机能运转。
（3）监测监控系统到位。
规格：10000mm×2500mm×2000mm
