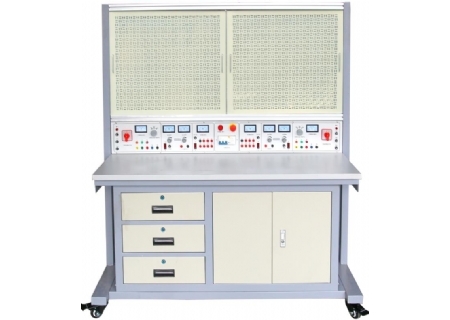

SHYL-WK501A电工电子电拖实训装置
一、概述
该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1400mm×700mm×1690mm
四、实训台配置
1.电源输入：三相AC 380V ±10% 50HZ 三相五线；漏 电开关具有漏电保护功能，漏电保护动作电流≤30mA。
2．电源输出
（1）固定交流输出：三相五线 380V 接插式、插座式各2组，带有电压实时监控显示。
（2）交流低压电源输出：交流3～24V连续可调1组，带有电压实时监控显示。输出端具有短路保护、过载保护及自动复位功能。
（3）可调直流输出： 0～30V/2A连续可调1组，带有电流、电压实时监控显示。
3.全功能DDS函数信号源
A.高频率分辨率：0.01Hz B.高频率精确度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精确可调 E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制 G.外部频率测量 H..预设频率存储、调入功能 I. 输出衰减，由两个“衰减”按键选择。
技术指标：
A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%
D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz
4、外测量功能：
频率范围：1Hz-60MHz 信号幅度：0.5Vpp-20Vpp 外计数范围：0-4294967296
存储和调入：具有10组参数存储与调出的功能。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
6、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，
7、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小670*600MM
五、参考实训项目
（一）电拖实验
|
1. 电工布线工艺实训 2. 两个开关控制一盏灯线路训练 3. 声控开关控制白炽电路训练 4. 二地控制一盏灯电路训练 5. 三地控制一盏灯电路训练 6. 日光灯线路接线训练 7. 单相电度表直接安装接线 8. 单相电度表经电流互感器安装接线 9. 三相四线有功电度表直接安装电路 10. 三相四线有功电能表经电流互感器测量三相有功负荷的安装电路 11. 用三只单相电能表经电流互感器接入测量三相不对称负荷的量电装置 12. 室内照明电路安装训练 13. 配电板安装训练 |
14. 交流负载电功率的测量 15. 三相异步电动机直接启动控制 16. 三相异步电动机接触器点动控制线路 17. 三相异步电动机接触器自锁控制线路 18. 三相异步电动机Y/△自动控制线路 19. 用倒顺开关控制三相异步电动机正反转线路 20. 接触器联锁的正反转控制线路 21. 按钮联锁的三相异步电动机正反转控制线路 22. 双重联锁的三相异步电动机正反转控制线路 23. 三相异步电动机多地控制 24. 工作台自动往返控制线路 25. 三相异步电动机串电阻降压启动控制线路 26. 三相异步电动机能耗制动控制线路 |
（二）模电实验
1、常用电子仪器使用练习、用万用表测试二极管、三极管参数
2、单级放大电路 3、两级放大电路 4、负反馈放大电路
5、射极跟随器 6、差动放大电路 7、集成运放的参数测试
8、比例求和运算电路 9、积分与微分电路 10、波形发生电路
11、有源滤波器 12、电压比较器 13、集成电路RC正弦波振荡器
14、集成功率放大器 15、整流滤波与并联稳压电路
16、串联稳压电路 17、集成稳压器 18、RC正弦波振荡器
19、LC振荡器及选频放大器 20、电流/电压转换电路
21、电压/频率转换电路 22、互补对称功率放大器
23、波形变换电路 24、场效应管实验 25、可控硅实验电路
综合实验：
26、用运算放大器组成万用电表的设计与调试
（三）数电实验
|
1、门电路的逻辑功能及测试实验 2、组合逻辑电路（半加器、全加器及逻辑运算）实验 3、触发器实验（一） R-S、D、JK 4、触发器实验（二） 三态输出触发器、锁存器 5、时序电路测试与研究 6、集成计数器及寄存器实验 7、译码器和数据选择器实验 8、波形产生器及单稳态触发器实验 9、555时基电路实验 10、晶体管开关特性、限幅器与钳位器实验 11、TTL门电路参数测试实验 12、CMOS门电路测试实验 13、A/D、D/A转换电路实验 |
14、时序电路应用实验 15、四路优先判决电路实验 16、智力竟赛抢答器实验 17、电子秒表实验 18、3位半直流数字电压表实验 19、数字频率计实验 20、拔河游戏机实验 21、随机存储器及其应用实验 22、8路抢答器电路设计实验 23、数字钟电路的设计实验 24、交通灯控制逻辑电路设计实验 25、汽车尾灯控制电路 26、篮球竞赛30S计时器 |
（四）电工基础部分
1.欧姆定律
2.电阻串联电路
3.电阻并联电路
4.三相负载的星形连接
5.三相负载的角形连接
6.三相电路有功功率的计算
六、实训项目所需元器件清单（元器件采用正泰品牌）
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1. |
单相电度表 |
DDS666 |
3 |
|
2. |
三相四线有功电度表 |
DTS634 |
1 |
|
3. |
单相闸刀开关 |
HK8 |
1 |
|
4. |
拉线开关 |
4A/250V |
1 |
|
5. |
平灯头 |
6A/250V |
2 |
|
6. |
园形插座 |
T3-10 |
1 |
|
7. |
电流互感器 |
BH-0.66 |
3 |
|
8. |
墙壁开关座 |
|
2 |
|
9. |
声控开关 |
118-B30 |
1 |
|
10. |
低压断路器 |
DZ108-20/10 |
1 |
|
11. |
螺旋式保险盒 |
RL1-15/3A |
3 |
|
12. |
直插式保险盒 |
RT14-20/2A |
2 |
|
13. |
交流接触器 |
CJX2-0910 |
3 |
|
14. |
辅助触头 |
F4-22 |
3 |
|
15. |
热继电器 |
R16B-20/3 |
1 |
|
16. |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
17. |
时间继电器座 |
PF-083A |
1 |
|
18. |
3H铁壳按钮 |
|
2 |
|
19. |
行程开关 |
YBLX-19/001 |
4 |
|
20. |
倒顺开关 |
K03-15 |
1 |
|
21. |
日光灯管 |
Y210RR25/10W |
1 |
|
22. |
镇流器 |
13W |
1 |
|
23. |

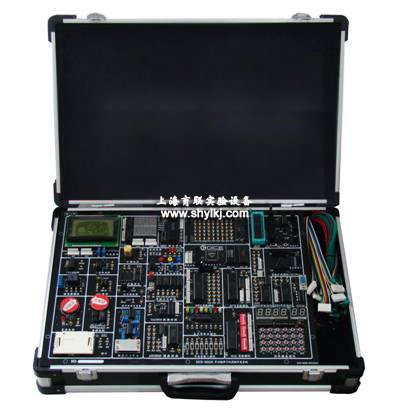

数电模电实验模块 |
|
1 |
|
24. |
日光灯座 |
|
2 |
|
25. |
大功率电阻 |
|
3 |
|
26. |
二极管 |
|
1 |
|
27. |
接线端子排 |
JF5-2.5/5 |
5 |
|
28. |
G形导轨 |
|
1 |
|
29. |
走线槽 |
|
2米 |
|
30. |
螺丝 |
|
90 |
|
31. |
螺丝刀 |
|
2 |
|
32. |
尖嘴钳 |
|
1 |
|
33. |
剥线钳 |
|
1 |
|
34. |
三相鼠笼异步电动机 |
380V/Y/△180W |
2 |
