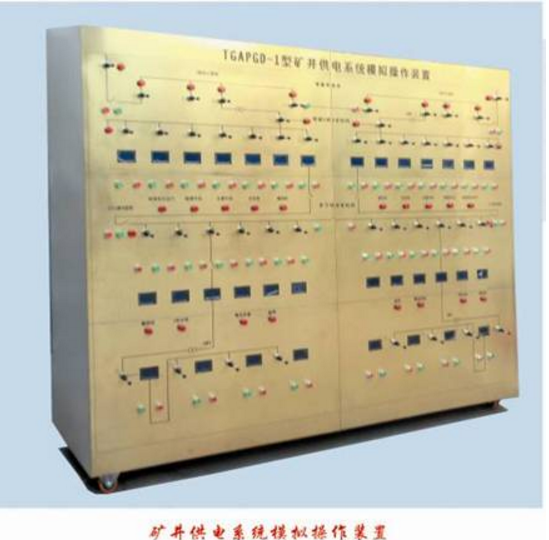

矿井供电系统模拟操作装置
矿井供电系统模拟操作装置
（一）概述
该装置全部按照真实的线路模拟设计，每条线路都由学员亲手连接而成，系统中主要开关元件为开关和断路器，相应的系统图上的各开关操作元件和断路器元件都嵌入系统图的相应位置，其通断有相应的汉字指示，汉字显示器分别显示模拟电压、模拟防爆开关的合闸和分闸；每条供电支路都有相应的负载指示，使学员更好的了解和熟悉矿井供电系统。
（二）、技术参数
1. 输入电源：三相五线制AC380V±10% 50Hz
2. 工作环境：环境温度-5℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 外形尺寸：2400mm×400mm×2000mm
（三）实验目的
1.矿井供电系统的结构、组成和运行
2.倒闸操作的安全要求
3.演示10（6）kV双回路并列运行的规则
4.演示干式变压器的双回路供电
5.演示低压双回路供电
6.演示机采的供电系统
