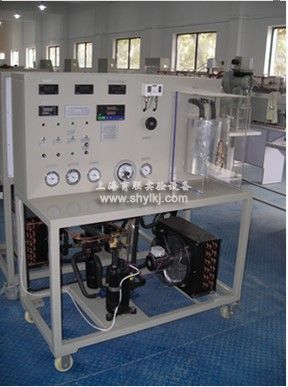

制冷压缩机性能实验台

制冷压缩机性能实验台规格

1:外形尺寸：1.2×0.6×1.6m。

2:工作电压：220V，功率：4KW。
3:主要用途：应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数，并可进行热平衡计算，可实现有回热、无回热两种工况。

4:主要配置：被测制冷压缩机；油分离器；水冷冷凝器；储液器；干燥过滤器；过冷器；电量热器（第二制冷剂采用R11）；数显电功率测量仪表；辅助压缩冷凝机组；温度测试及流量测量系统等。

5：主要特点：增加带标准信号的16路**信号输入巡检仪，增加数显功率表，配有RS485数据采集,MODBUS RTU 方式通讯协议，自动数据分析处理、绘制曲线功能的软件等。6：技术参数：测试参数符合 GB/T 5773-2016容积式制冷剂压缩机性能试验方法的规定。

6.1:量热器出口制冷剂气体压力/温度。

6.2:吸气温度/压力。

6.3:排气温度/压力。

6.4:膨胀阀前的制冷剂液体压力/温度。

6.5:量热器环境温度。

6.6:压缩机转速或频率。

6.7:冷却水进/出口温度和流量。

6.8:压缩机润滑油压力/温度。

6.9:环境温度/压力。

6.10:第二制冷剂饱和压力。

6.11:电加热功率。

6.12:电源电压/频率/电动机输人功率。

6.13:温度采用PT100传感器:A级，测量范围-50～+150℃ 精度0.1℃。

6.14:压力变送器:压力 4-20mA输出 精度0.5%。

6.15:流量节流装置: 差压4-20mA 输出 精度0.5%。

6.16:电工测量仪表：精度0.5%，可单独显示电压、电流、功率因数、功率，转速或频率信号，精度0.5%。

7：RS485数据采集,MODBUS RTU 方式通讯测试参数表;
