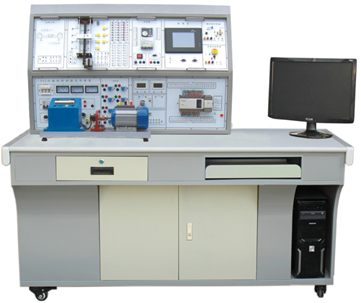

YLDGJS-95B型维修电工技师·高级技师技能实训考核装置
一、维修电工技师·高级技师技能实训考核装置技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、三相四线380V输出，由三只电压表指示输出电压
4、～220V通过安全插座输出
5、+24V/2A直流稳压电源输出
6、+5V/1A直流稳压电源输出
7、±12V/1A直流稳压电源输出（根据装置需求而定）
8、直流电压：0～10V可调输出；直流电流：4～20mA可调输出
9、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
10、装置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保护：具有漏电压、漏电流保护装置，安全符合**标准
二、维修电工技师·高级技师技能实训考核装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
4、主机实训组件
配置S7-1200 CPU1214C 数字量14 点输入/10 点输出，模拟量 2 路输入，1 个以太网通信端口；配套编程电缆。
（二）实训挂箱
序号 | 编号 | 控制对象实训模块 | 实训教学目标 |
1 | SX1 | 抢答器/音乐喷泉 | 通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
2 | SX2 | 装配流水线/十字路口交通灯 | 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
3 | SX3 | 水塔水位/天塔之光 | 通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
4 | SX4 | 自动送料装车/四节传送带 | 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
5 | SX5 | 多种液体混合装置 | 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
6 | SX6 | 自动售货机 | 通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
7 | SX7 | 自控轧钢机/邮件分拣机 | 通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
8 | SX8 | 机械手控制/自控成型机 | 通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
9 | SX9 | 加工中心 | 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
10 | SX10 | 四层电梯 | 通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
11 | SX11 | 步进电机（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； | 通过利用PLC对步进电机实物模块的控制，初步了解步进电机方向、拍数的控制。 |
12 | SX12 | 自动洗衣机 | 通过对洗衣机进出水时间、洗涤流程及掌握多点PLC控制系统的综合应用能力。 |
13 | SX13 | 直流电机控制/温度控制（模拟量控制） | 通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。 |
14 | WK1 | 典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。 | 掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。 |
15 | WK2 | 网孔板 | 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。 |
16 | BP1 | 变频器实训组件：配置西门子V20 0.4KW变频器，带有RS485通信接口及操作面板 | 初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。 |
17 | CM1 | 触摸屏实训组件： TPC7062 7英寸MCGS真色彩 | 了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。 |
18 | DW-06 | 维修电工实训考核组件（一） | 提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
19 | DW-07 | 维修电工实训考核组件（二） | 提供空气开关1只、3P熔断器2只、交流接触器3只 |
20 | DW-08 | 维修电工实训考核组件（三） | 提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
21 | DW-09 | 维修电工实训考核组件（四） | 提供交流接触器4只 |
（三）电机导轨、光码盘测速系统及数显转速表
包含光码盘测速系统、数显转速表及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。在导轨面板上设有五位数显转速表，显示当前转速；具有电压反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
（四）三相鼠笼异步电机：交流380V/△ 2台
（五）单相鼠笼电动机：交流220V/△ 1台
（六）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
三、维修电工技师·高级技师技能实训考核装置实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 13.多种液体混合装置控制 | 14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16. 自控轧钢机控制 17. 邮件分拣机控制 18. 自动售货机控制 19. 机械手控制 20. 四层电梯控制（实物） |
（三）PLC实物控制实训
24. 加工中心刀具库控制（实物） 25.步进电机运动控制 | 26.直流电机控制 27.温度PID控制（具有声效功能） |
（四）PLC高级技能实训（设计、安装、调试及检修）
28.C620车床的电气控制线路 29.卧式车床电气控制线路 30.机床两地控制线路 31.M7130平面磨床的电气控制线路 | 32.Z3040摇臂钻床的电气控制线路 33.液压滑台式自动攻螺纹机的电气控制线路 34.运行小车的电气控制线路 |
（五）PLC、变频器、触摸屏综合应用技能实训
35.变频器功能参数设置与操作 36.变频器报警与保护功能 37.外部端子点动控制 38.变频器控制电机正反转 39.多段速度选择变频调速 40.变频器无级调速 41.基于外部模拟量(电压/电流）控制方式的变频调速 42.瞬时停电启动控制 | 44.PLC控制变频器外部端子的电机正反转 45.PLC控制变频器外部端子的电机运行时间控制 46.基于PLC数字量控制方式的多段速 47.基于PLC模拟量控制变频开环调速 48. 基于触摸屏控制方式的基本指令编程练习 49. 基于触摸屏控制方式的LED控制 |
（六）电气控制及电机拖动实训
1.三相异步电动机直接启动控制电路 2.三相异步电动机点动控制电路 3.三相异步电动机自锁控制电路 4.三相异步电动机按钮联锁正反转控制电路 5.三相异步电动机接触器联锁正反转控制电路 6.三相异步电动机双重联锁正反转控制电路 7.三相异步电动机工作台自动往返控制电路 8.两台三相异步电动机顺序启动、顺序停转控制电路 9.三相异步电动机的两地控制电路 10.接触器控制的Y-△控制 11.时间继电器控制的Y-△控制 12.三相异步电动机单向启动反接制动控制电路 13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路 14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路 | 15.三相异步电动机正反转启动能耗制动控制电路 16.单相鼠笼电动机电容启动控制电路 17.双速交流异步电动机手动变速控制电路 18.双速交流异步电动机自动变速控制电路 19.断电延时直流能耗制动的Y-△启动控制电路 20. 三相异步电动机正反转能耗制动控制线路 21. 三相异步电动机正反转启动反接制动控制线路 22. C620型车床电气控制线路 23. 电动葫芦电气控制 24. Y3150滚齿机控制电路 |
四、维修电工技师·高级技师技能实训考核装置配置清单
序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
1. | PLC实训台 | FX1N-40MR+FX0N-3A | 1 | 套 | 已装配到实训屏 |
2. | 实训屏 | 1 | 台 | ||
3. | 实训桌 | 1 | 台 | 带键盘的桌子 | |
4. | 通讯线 | 通信编程电缆 | 1 | 条 | |
5. | 触摸屏通讯线 | 1 | 条 | ||
6. | 实训模块 | 实训模块1 | 1 | 块 | 音乐喷泉/抢答器/基础实验 |
7. | 实训模块2 | 1 | 块 | 装配流水线/交通信号灯/自动供水/天塔之光 | |
8. | 实训模块3 | 1 | 块 | 自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机 | |
9. | 实训模块4 | 1 | 块 | 自动成型系统/机械手控制/温度控制/直流电机控制 | |
10. | 实训模块5 | 1 | 块 | 邮件分检系统/步进电机的控制 | |
11. | 实训模块6 | 1 | 块 | 加工中心刀具库/洗衣机自动控制 | |
12. | 实训模块7 | 1 | 块 | 四层电梯的PLC控制/中间继电器 | |
13. | DW-06 | 1 | 块 | 维修电工实训考核组件（一） | |
14. | DW-07 | 1 | 块 | 维修电工实训考核组件（二） | |
15. | DW-08 | 1 | 块 | 维修电工实训考核组件（三） | |
16. | DW-09 | 1 | 块 | 维修电工实训考核组件（四） | |
17. | 触摸屏实训模块 | 1 | 块 | TPC7062KX触摸屏 | |
18. | 变频器模块 | 1 | 块 | V20 0.4KW | |
19. | 网孔板 | 1 | 块 | ||
20. | 电机 | 三相鼠笼式异步电动机 | 1 | 台 | |
21. | 电机导轨 | 导轨+1024编码器+转速表 | 1 | 套 | |
22. | 散件 | 交流接触器 | 3 | 个 | |
23. | 时间继电器 | 1 | 个 | ||
24. | 按钮 | 3 | 个 | ||
25. | 交流指示灯 | 3 | 个 | ||
26. | 热继电器 | 2 | 个 | ||
27. | 安装塑料件 | 若干 | 个 | ||
28. | 软件 | 演示板原程序及编程软件 | 1 | 套 | |
29. | 说明书 | 实验指导 | 1 | 册 | |
30. | 连接线 | 自锁实验叠插连接线100CM | 30 | 条 | |
31. | 自锁实验叠插连接线30CM | 10 | 条 | ||
32. | **式实验叠插连接线 | 10 | 条 | ||
33. | 安装配件 | 4X30自攻螺丝 | 10 | 个 | |
34. | 安装配件 | 1 | 套 |
