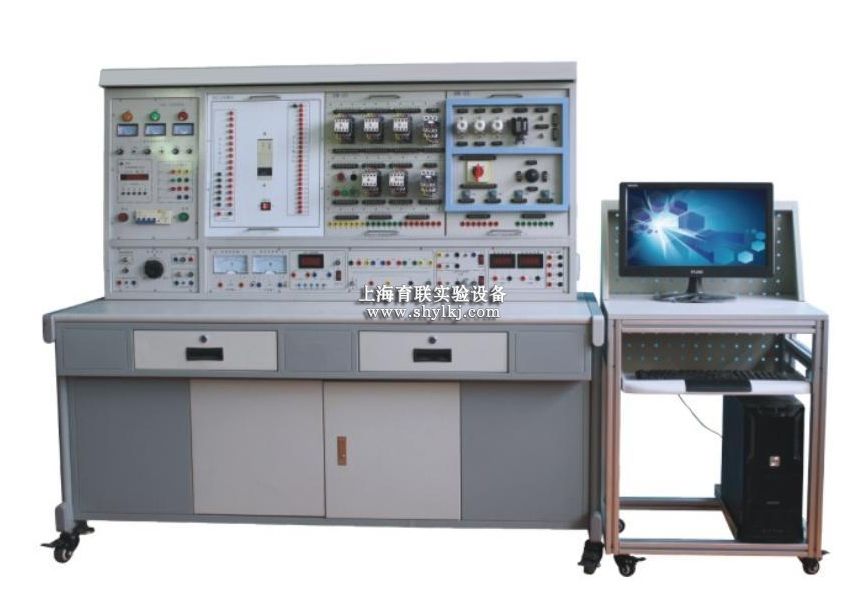

YLJS-92A型维修电工技师·高级技师技能实训考核装置”是根据**劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的,它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。
一、实训装置特点
1、采用挂件结构,具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元,能完成逻辑、模拟、过程、运动等的控制实训教学。
2、实训装置设有电流型漏电保护器,各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠,同时控制屏还设有定时器兼报警记录仪,记录实训考核时间及误操作次数。
二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<0.5KVA
4. 外形尺寸:1600mm×680mm×1300mm
5. 安全保护:具有漏电压、漏电流保护装置,安全符合**标准。
三、实训装置的基本配置及功能
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱(含丰富的工业现场设备模拟实训对象)、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1、三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。定时器兼报警记录仪:平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源:直流电压0~15V可调输出一路,直流电流0~20mA可调输出一路。
3、直流电压/电流表:由三位半A/D转换器ICL7107和LED共阳极红色数码管等组成,电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级。
4、FX主机实训组件:配置三菱FX3U-48MR主机,集成数字量I/O(24路数字量输入),FX3U-485-BD 通信模块FX3U-3A(2路A/D输入、1路D/A输出)及RS-485通信模块,配套SC-09编程电缆。
(二)实训挂箱
名称 | 内容 | 数量 | 单位 |
实训模块1 | 音乐喷泉/抢答器/基础实验 | 1 | 块 |
实训模块2 | 装配流水线/交通信号灯/自动供水/天塔之光 | 1 | 块 |
实训模块3 | 自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机 | 1 | 块 |
实训模块4 | 自动成型系统/机械手控制/温度控制/直流电机控制 | 1 | 块 |
实训模块5 | 邮件分检系统/步进电机的控制 | 1 | 块 |
实训模块6 | 加工中心刀具库/洗衣机自动控制 | 1 | 块 |
实训模块7 | 四层电梯的PLC控制/中间继电器 | 1 | 块 |
实训模块8 | 电镀自控系统PLC控制/数码显示控制 | 1 | 块 |
触摸屏实训模块 | TPC7062 触摸屏 | 1 | 块 |
变频器模块 | 三菱D720 0.4KW | 1 | 块 |
四、电机导轨、光码盘测速系统及数显转速表:包括1024光电编码器及固定电机的导轨等。在导轨面板上设有五位数显转速表,显示当前转速;同时设有光电编码信号输出,包括A、B两个通道;同时还具有电压反馈信号。
五、三相鼠笼异步电机:交流380V/△
六、实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
七、实训项目
(一)PLC模拟对象基本应用实训
1.电动机点动与自锁控制 2.电动机正反转控制 3.电动机带延时正反转控制 4.电动机星/三角换接起动控制 5.抢答器控制(优先级、数值运算) 6.数码显示控制 7.装配流水线控制 8. 音乐喷泉控制 9.天塔之光控制(闪烁、发射、流水型) 10.水塔水位控制(自动/手动,自诊断) 11.十字路口交通灯控制(声效、自动/手动) 12.自动送料装车系统控制 13.传送带控制 | 14.多种液体混合装置控制 15.机械手控制 16.自控轧钢机控制 17.邮件分拣机控制 18. 自控成型机控制 19.自动售货机控制 20.四层电梯控制 21.自动洗衣机控制 22.步进电机控制 23.直线运动控制 24.电镀生产线控制 25.温度控制控制 26.直流电机控制 |
(二)PLC、变频器、触摸屏的综合应用实训
1. 变频器功能参数设置与操作 2. 变频器报警与保护功能 3. 变频器无级调速 4. 变频器控制电机正反转 5. 外部端子点动控制 6. 多段速度选择变频调速 7. 外部模拟量(电压/电流)变频调速 8. 瞬时停电启动控制 9. PID变频调速控制 10. PLC控制变频器外部端子的电机正反转 | 11. 基于PLC的程序运转控制 12. 基于PLC模拟量控制变频开环调速 13. 基于PLC通信方式的变频器开环调速 14. 基于PLC通信方式的速度闭环定位控制 15. 基于PLC模拟量方式的变频器闭环调速 16. PLC与人机界面触摸屏通讯控制 17. PLC、人机界面触摸屏与变频器通讯控制 18. PLC与人机界面触摸屏数字量调速 19. PLC与人机界面触摸屏模拟量调速 |
(三)现场总线网络通信技术实训
1.基于MCGS的RS-485网络通信技术
八、配置清单
序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
1. | PLC实训台 | FX1N-40MR+FX0N-3A | 1 | 套 | 已装配到实训屏 |
2. | 实训屏 | 1 | 台 | ||
3. | 实训桌 | 1 | 台 | 带键盘的桌子 | |
4. | 通讯线 | 通信编程电缆 | 2 | 条 | |
5. | 触摸屏通讯线 | 1 | 条 | ||
6. | 实训模块 | 实训模块1 | 1 | 块 | 音乐喷泉/抢答器/基础实验 |
7. | 实训模块2 | 1 | 块 | 装配流水线/交通信号灯/自动供水/天塔之光 | |
8. | 实训模块3 | 1 | 块 | 自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机 | |
9. | 实训模块4 | 1 | 块 | 自动成型系统/机械手控制/温度控制/直流电机控制 | |
10. | 实训模块5 | 1 | 块 | 邮件分检系统/步进电机的控制 | |
11. | 实训模块6 | 1 | 块 | 加工中心刀具库/洗衣机自动控制 | |
12. | 实训模块7 | 1 | 块 | 四层电梯的PLC控制/中间继电器 | |
13. | 实训模块8 | 1 | 块 | 电镀自控系统PLC控制/数码显示控制 | |
14. | 触摸屏实训模块 | 1 | 块 | TPC7062触摸屏 | |
15. | 变频器模块 | 1 | 块 | FR-D720S 0.4KW | |
16. | 网孔板 | 1 | 块 | ||
17. | 电机 | 三相鼠笼式异步电动机 | 1 | 台 | |
18. | 电机导轨 | 导轨+1024编码器+转速表 | 1 | 套 | |
19. | 散件 | 交流接触器 | 3 | 个 | |
20. | 时间继电器 | 1 | 个 | ||
21. | 按钮 | 3 | 个 | ||
22. | 交流指示灯 | 3 | 个 | ||
23. | 热继电器 | 2 | 个 | ||
24. | 安装塑料件 | 若干 | 个 | ||
25. | 软件 | 演示板原程序及编程软件 | 1 | 套 | |
26. | 说明书 | 实验指导 | 1 | 册 | |
27. | 连接线 | 自锁实验叠插连接线100CM | 15 | 条 | 蓝色 |
28. | 自锁实验叠插连接线100CM | 15 | 条 | 绿色 | |
29. | 自锁实验叠插连接线100CM | 2 | 条 | 黄色 | |
30. | 自锁实验叠插连接线100CM | 2 | 条 | 黑色 | |
31. | 自锁实验叠插连接线100CM | 2 | 条 | 红色 | |
32. | 自锁实验叠插连接线30CM | 10 | 条 | 黄色 | |
33. | 护套式实验叠插连接线100CM | 3 | 条 | 黄色 | |
34. | 护套式实验叠插连接线100CM | 3 | 条 | 红色 | |
35. | 护套式实验叠插连接线100CM | 3 | 条 | 绿色 | |
36. | 护套式实验叠插连接线30CM | 3 | 条 | 黄色 | |
37. | 护套式实验叠插连接线30CM | 3 | 条 | 红色 | |
38. | 护套式实验叠插连接线30CM | 3 | 条 | 绿色 | |
39. | 安装配件 | 1 | 套 |
