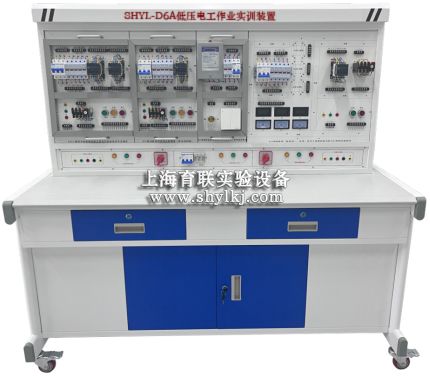

SHYL-D6A低压电工作业实训装置

SHYL-D6A低压电工作业实训装置

一、概述

  本装置是根据**应急部颁发的低压电工作业安全技术实际操作考试标准要求的科目二电气控制线路和照明线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握低压电工作业安全技术实际操作考试标准的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、电工技能考核的理想设备。

二、设备组成及特点：

 (一)电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源输出。具体功能如下：
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；设有变压器，合上开关后，变压器副边即可输出24V的交流电压；控制屏侧边设有单相220V电源插座。
（二）实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。

（三）实训挂箱

挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构**插连接线，安全快捷。

实训挂箱配置：

1. 电动机单向连续运转接线（带点动控制）模块（简称K21）

2. 三相异步电动机正反运行的接线及安全操作模块（简称K22）

3. 单相电能表带照明灯的安装及接线模块（简称K23）

4. 带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线模块（简称K24）

5. 导线的连接（简称K25）

6. 三相鼠笼式异步电动机

三、技术参数

1. 输入电压：三相四线（或三相五线）380V±10% 50Hz
2. 工作环境：温度范围为-10～＋40℃  相对湿度＜85%（25℃）
3. 外形尺寸：1600×700×1600mm3
4. 装置容量：＜1.5KVA

友情提示：

一、⑴确认 低压电工作业实训装置 的型号;⑵低压电工作业实训装置 的规格;⑶低压电工作业实训装置 的参数配置。

二、如已选定上海育联实验设备制造有限公司的 低压电工作业实训装置 的型号，请按型号直接向我司销售部订购。

三、如需了解更多信息，请致电：021-62987919 ,我们将由专业技术人员为您提供有关的技术问题解答。
