仪表照明动力线路实训考核装置

表照明动力线路实训考核装置

照明线路

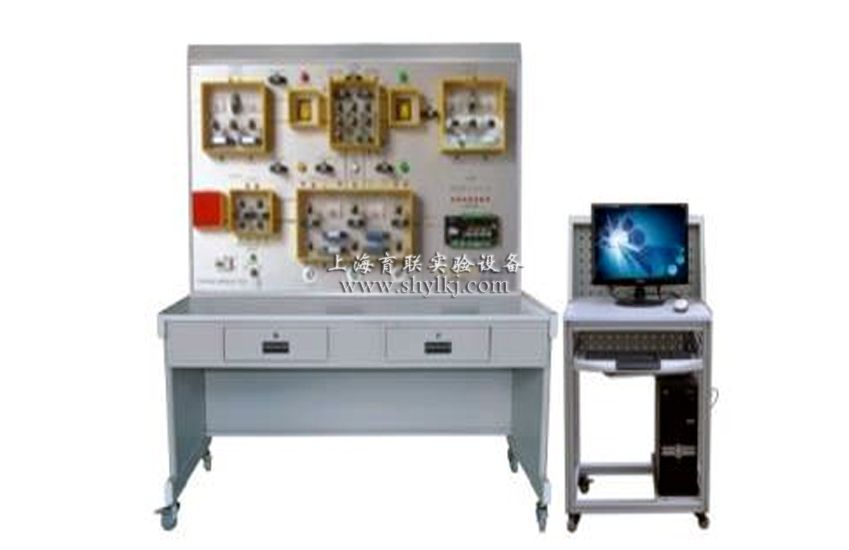

“仪表照明电路实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想实训实验设备。

 一、仪表照明动力线路实训考核装置装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.装置设有电压型和电流性漏电保护器，能确保操作者的人身安全；

4.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行，有利于保护元器件；

5.通过走线槽进行走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手抢插接线，安全快捷。

6.装置的设计为双组型，控制屏左右两边电源独立且互不干扰，可供两个学生同进完成实训操作。

二、仪表照明动力线路实训考核装置技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10～＋40℃  相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：1605×805×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

三、仪表照明动力线路实训考核装置的基本配置及功能

实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。

1.交流电源：实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；

2.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

3.各种规格的电阻

  提供75Ω/75W功率电阻三个，用于降压启动电路。

  提供10Ω/25W功率电阻一个，用于能耗制动电路。

4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T，精度1.0级。

5.实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，桌子左右各设有两个抽屉。

四、仪表照明动力线路实训考核装置实训项目

1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

3.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.**转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

五、实训组件配置

序号 挂箱编号 实训模块名称 数量 备注

1 DW-10 仪表照明实训考核组件（一） 1件 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

2 DW-11 仪表照明实训考核组件（二） 1件 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只

3 DW-12 仪表照明实训考核组件（三） 1件 提供交流电流表3只、电流互感器3只

4 DW-13 仪表照明实训考核组件（四） 1件 提供交流电压表1只、电压指示切换开关1只

5 DW-14 仪表照明实训考核组件（五） 1件 提供三相三线有功电度表1只

6 DW-15 仪表照明实训考核组件（六） 1件 提供三相四线有功电度表1只

7 DW-16 仪表照明实训考核组件（七） 1件 提供三相四线无功电度表1只

动力线路

一、仪表照明动力线路实训考核装置技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：730mm（长）X 680mm（宽）X 1550mm（高）

二、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有智能考核器

1）集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。

2）学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板。

三、考核挂箱

1、三相异步电动机双重联锁正反转控制电路考核挂箱

2、时间继电器控制的Y-△控制考核挂箱

3、单向点动、启动控制电路电路考核挂箱
