整车分解集中控制之比亚迪E5电动车

整车分解集中控制之比亚迪E5电动车

E5电动动力实训装置

E5动力电池组系统实训

纯电动汽车高压系统展示及功能实训台

电动动力转向整车实训装置

电动汽车空调实训装置

电动汽车车身电器实训装置

电动汽车音响实训装置

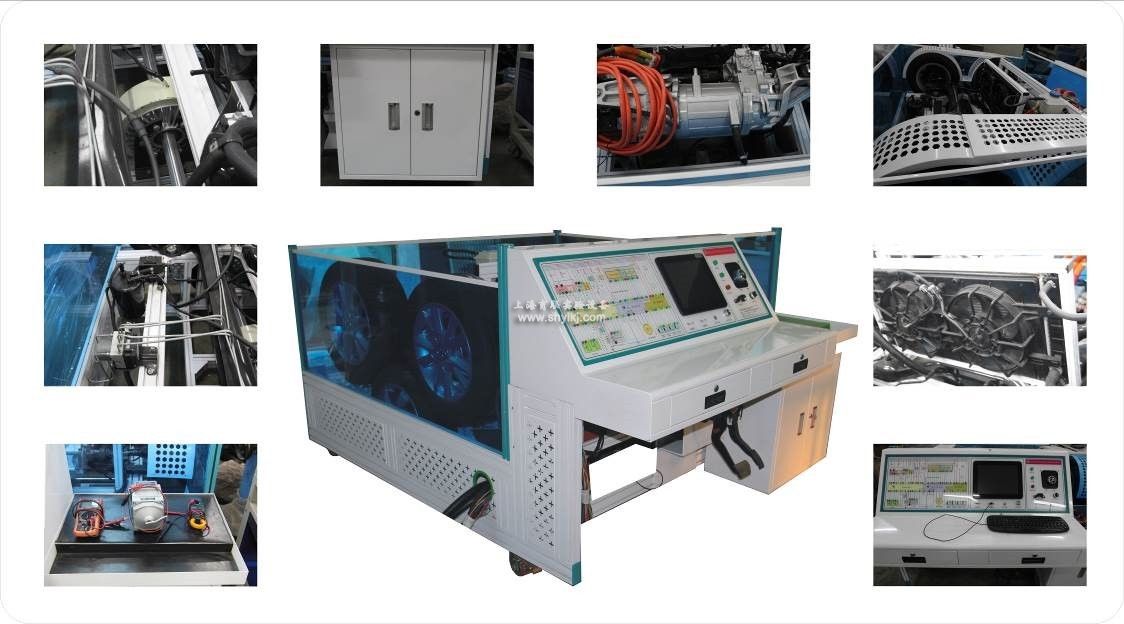

新能源驱动系统综合路态测试台

一、新能源驱动系统综合路态测试台结构组成

1、组成：设备台架、比亚迪E55新能源电动汽车的电机驱动系统、变速器传动系统、半轴及车轮总成、综合路态测试系统、触控显示控制中心、加速机构、ABS防抱死系统、电机散热系统、真空助力系统、检测系统、云平台网络考核系统、一体化工具柜、一体化检测设备及专用工具摆放区、设备控制台等组成。

2、控制机构：新能源汽车传动系统原车配置，路况模拟驱动轮165-55-13，路况控制机构，串口介入，由控制中心控制，无极路态输出。轮距1555mm。中心轴直径45mm，路况输出机构，中心轴两侧输出。功率多级别可调。

二、主要功能：

1、打开控制中心，综合路态控制系统可以模拟多种模式的路态情况，（如起步、加速、减速、匀速行驶、下坡能量回收、上坡、上陡坡、加速上陡坡、），可以综合模拟50种路态情况。

2、动力系统在不同的路况下，检测分析驱动电机的各项电参数。可做各种试验及数据检测。

3、动力驱动系统的故障故障诊断与排除实训。

4、能量回收功能在各种坡道情况下对回收的影响及测试。

5、ABS系统的工作原理与测试。故障诊断与排除。

6、多媒体课件包含驱动控制系统、驱动电机系统。

7、新能源汽车维修教程，真人实际操作。

8、云平台网络考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。

9、内置原厂维修手册，原车电路图、驱动系统实训指导书、新能源数据库等。

二、新能源驱动系统综合路态测试台试验项目

1.比亚迪E55模拟起步模式的10项实验；

2.比亚迪E5模拟加速的时的10项实验；

3.比亚迪E5模拟车辆在上坡路段10项实验；

4.比亚迪E5模拟能量回收的的10项实验；

5.比亚迪E5驱动系统的故障设置与排除实验；

6.比亚迪E5模拟ABS系统的各种实验；

7.比亚迪E5 ABS系统的故障诊断与排除实训；

8.比亚迪E5驱动电机巡航定速实验；

9.比亚迪E5驱动电机档位控制模拟实验；

10.比亚迪E5驱动电机温度设定保护实验；

11.比亚迪E5驱动电机坡上驻车实验；

12.比亚迪E5各种数据流的读取检测；

13.比亚迪E5故障码的清除与读取；

14.比亚迪E5各种数据参数的监控；

15.使用解码器、万用表、示波器等工具进行传感器与执行器的数据流分析实验；

16.能够对整车各个系统零配件结构与相互间关系进行认知实验；

17.能够进行动力系统故障设置诊断及排除实验；

18.能够进行动力系统维护保养；

三、新能源驱动系统综合路态测试台制作工艺

1、检测面板：

采用优质透明广告板，经雕刻机器进行标准化开孔，再由**进的打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

2、设备台架：

优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。

四、新能源驱动系统综合路态测试台技术参数：

一、触控显示控制中心：

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

二、路态控制方式：脉宽调制

输入电压：AC190-250V

触控信号：0-5V

使用温度：-10-65℃

扭矩：200 N·m

三、驱动系统

电机**功率：160kW

电机**扭矩：310Nm

电池容量：43kW·h

纯电**续航里程：256km

外形尺寸：1600*1000*1760

重    量：420Kg

工作温度：+-50

充电方式：国标充电桩

外形尺寸：2260*1800*1200mm

控制台:1200*600*500

测量工具盘：600*500*50mm

工具柜：600*350*560

工作台:1200*300mm

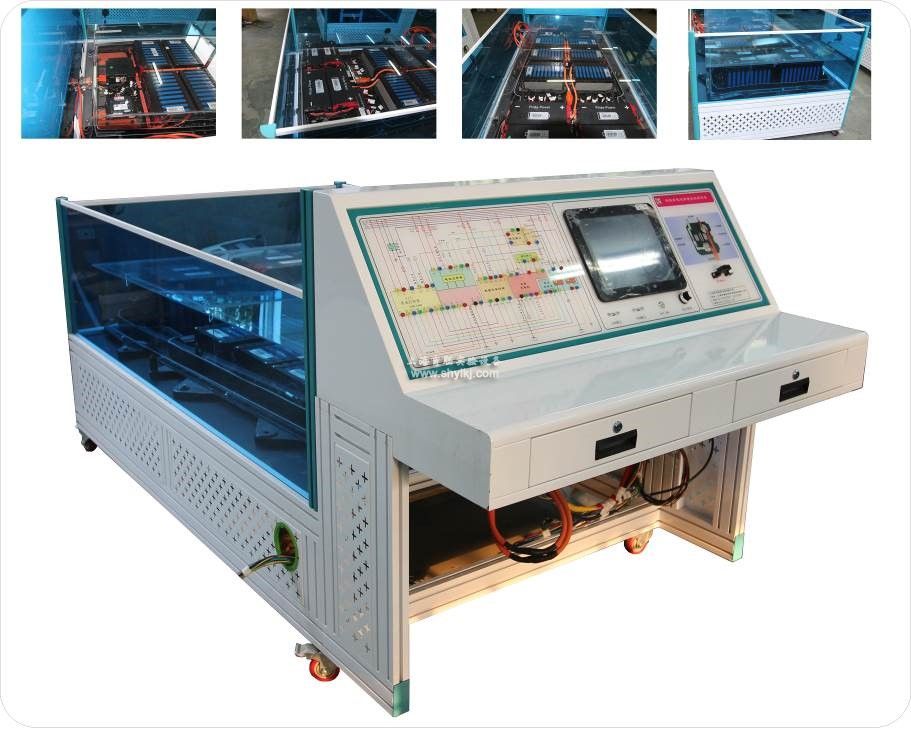

动力电池系统实训台

参考图片，以实际设备为准！

一、动力电池系统实训台系统概述：

比亚迪E5电动汽车电力电池包总成，以及辅助相关所有部件。大面积剖切，充分展示电动汽车动力的电池的内部结构，连接整车控制器和电动动力系统后，电池组可启动运行，进入放电工作状态。同时配套车载充电机、快充接口、慢充接口。能完成的动力电池的充电过程。放电过程、高压安全系统各种测试与实验。配套设备台架，外围进行保护处理，以防触电。配套实训指导书。使用说明书等

二、动力电池系统实训台系统构成

设备由一体化实训台；剖切的动力锂电池组；BMS电源管理系统；触控显示控制中心、检测系统、云平台网络考核系统、设备控制台、电池热管理相应附件、高压继电器组、数据控制终端；系统软件、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。

三、动力电池系统实训台主要功能：

1、剖切的动力电池总成，外部透明使用亚克力封装，能直观展示汽车电池组的内部相关附件的结构组成与工作原理；

2、动力电池能实时演示电池组的各种工作状态，包含起步、加速、减速、刹车制动、能量回收等功能。

3、BMS管理系统监控放电电流、放电电压、所剩电荷数量、续航里程、充放电管理、温度控制、充电时间、充电电流、电池温度、绝缘监测等控制等功能。

4、触控显示控制中心, 触控显示控制中心可显示当前电池的各项数据。包含电流电压、电荷的状态等。

5、测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。

6、检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

7、启动设备，触控显示控制中心，可以电池组的各种工作状态，与本设备同步。

8、多媒体课件包含BMS 系统、高压电池组、电池的检测、电池的均衡等。

9、内置原厂维修手册，原车电路图、电池管理系统实训指导书、新能源数据库等。

10、高压组电池组工作原理，高压电磁组的数据检测与诊断分析，可做各种试验及数据检测功能。

11、云平台网络考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。提供电池组的故障故障诊断与排除实功能。

12、安全防护功能：配套有高压防护套装。

13、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

四、动力电池系统实训台实训项目

1.比亚迪E5电动汽车电池的整体认知了解

2.比亚迪E5电动汽车电池的内部结构展示

3.比亚迪E5电动汽车高压安全系统的组成结构的认知实训

4.比亚迪E5电动汽车高压安全的整体控制策略原理实训

5.比亚迪E5电动汽车电池组的结构认知实训

6.比亚迪E5电动汽车电池组测量、与使用实训

7.比亚迪E5电动汽车高压安全的安全操作规程实训

8.比亚迪E5电动汽车高压电路的认知、测量实训

9.比亚迪E5电动汽车高压防护工具的认知、使用实训

10.比亚迪E5电动汽车BMS控制理论与系统设置实训

11.比亚迪E5电动汽车电源转换系统认知与原理控制实训

12.比亚迪E5电动汽车上电、下电控制流程实训

13.比亚迪E5电动汽车充电管理系统的工作原理实训

14.比亚迪E5电动汽车放电管理的工作原理实训

15.比亚迪E5电动汽车电池组的完整数据流读取

16.比亚迪E5电动汽车电池组的各种参数的监控与修改

17.比亚迪E5电动汽车电池组的故障码的读取与清除

18.比亚迪E5电动汽车小电流放电情况工况实训

19.比亚迪E5电动汽车一般电流放电情况工况实训

20.比亚迪E5电动汽车大电流放电情况工况实训

21.比亚迪E5电动汽车能量回收充电工况实训

五、动力电池系统实训台制作工艺

采用优质透明广告板，经雕刻机器进行标准化开孔，再由**进的打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

2、设备台架：

优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。

六、动力电池系统实训台技术参数

1、触控显示控制中心

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

2、电池组

电机**功率：160kW

电机**扭矩：310Nm

电池容量：43kW·h

纯电**续航里程：256km

可输入电源：交流220V

系统电压:   DC12V//24V

工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

外形尺寸：1600*1000*1760

3、设备台架

外形尺寸：2500*1200*1200mm

检测板：540*370mm

控制台：260*325mm

工作台:1200*500mm

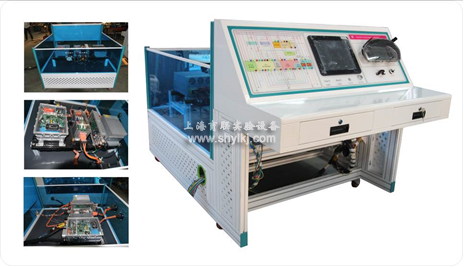

新能源汽车高压组件系统实训台

参考图片、以实际设备为准！

一、结构组成

1、组成：设备由一体化台架、剖切的比亚E5新能源电动汽车的电机驱动系统、DC-DC转换器、快充接口、慢充接口、车载充系统、触控显示控制中心、组合仪表、检测系统、云平台网络考核系统、设备控制台等组成。

二、主要功能：

1.     高压组件系统的工作原理，高压组件的数据检测与诊断分析，可做各种试验及数据检测功能。高压组件的故障故障诊断与排除实功能。

2.     剖切的零部件，能直观展示汽车高压组件的内部外部和相关附件的结构组成与工作原理；同时提供原件测量、连接器拔插实训。

3.     启动设备，各种高压组件协同进入工作状态。系统工作稳定、运行正常。

4.     检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。检测控制台面板上,外接接线端子，可测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

5.     内置原厂维修手册，原车电路图、高压组件系统实训指导书、新能源数据库等。

6.     高压控制盒，提供高压分线，直流快速充电、全车高压系统供电并兼任充电管理系统的作用。并提供过载保护等功能。使用直流充电桩。

7.     车载充电机，提供慢充充电功能。使用交流充电桩。

8.     DC-DC控制器，提供对整车低压蓄电池及整车电压供电器的供电等功能。

9.     启动设备，触控显示控制中心，可三维维动画演示驱动控制器的六种工作状态，与本设备同步。仪表系统可显示整车当前数据。

10.   启动设备，触控显示控制中心, 可以查阅资料；原车维修手册、故障考核、多媒体课件包含驱动控制系统、高压系统、车载充电系统等。

11.   云平台网络考核系统，可以通过手机或PC机登录后台，进行远程故障考核设置。

12.   安全防护功能：配套有高压防护套装。

13.   移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

三、实训项目

1.     比亚迪E5电动汽车高压器件的结构认识与原理展示

2.     比亚迪E5电动汽车DC-DC系统的个工作原理实训

3.     比亚迪E5电动汽车DC-DC系统的数据检测、故障诊断与排除

4.     比亚迪E5高压控制系统的结构认识与原理展示

5.     比亚迪E5高压控制系统的数据检测、故障诊断与排除实训

6.     比亚迪E5车载充电系统的内部结构认识与原理展示

7.     比亚迪E5车载充电系统的数据检测、故障诊断与排除

8.     比亚迪E5驱动电机的内部结构认识与原理展示

9.     比亚迪E5驱动电机的数据检测与故障诊断与排除实训

10.   比亚迪E5交流充电桩的认识了解与使用方法

四、制作工艺：

1、采用优质透明广告板，经雕刻机器进行标准化开孔，再由**进的打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

2、设备台架：

优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。

五、技术参数

1、触控显示控制中心

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

2、电机**功率：     160kW

电机**扭矩：    310Nm

电池容量：    43kW·h

纯电**续航里程：    256km

可输入电源：交流220V

系统电压:   DC12V//24V

工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

外形尺寸：1600*1000*1760

5、台架

外形尺寸：1900*1200*1200mm

检测板：540*370mm

控制台：260*325mm

工作台:1200*500mm

D、 电动动力转向整车实训装置

（一）产品简介

比亚迪E5电动转向系统实训台，比亚迪E5转向机构所有配件及相关附件，连接动力系统、电源管理系统，整车控制系统组成动力转向系统完整试验设备，充分展示比亚迪E5动力转向系统的结构组成，相关配件的连接关系。布局采用与实车相同不布置方式。 该设备能使学员快速掌握比亚迪E5电动助力转向系统的工作原理和工作特性。以及工作所需的各种相关条件。从认知了解、快速掌握技术原理，乃至能够独立设置故障排除故障等操作。

（二）结构组成

比亚迪E5原车方向机总成，转向电控单元、组合仪表、网络电脑、前悬架、方向盘、控制台、检测面板、轮胎、可移动式台架等组成。

（三）功能特点

真实可运行的电动汽车助力转向系统，充分展示电动汽车助力转向系统的组成结构工作原理及工作过程。

启动点火开关，系统自检。方向助力开始工作。启动动力系统拖动车速运转。方向盘会启动高速工作模式。助力减轻。

5、检测功能,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

6、可进行前轮定位检测与调整；实际掌握前轮前束的实际数值及调整方法掌握倾角数据

6.故障设置功能：

智能考核系统功能

采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；

智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。

6识图读图功能

面板绘有高清晰度系统彩色电路原理图，（与本系统原厂电路图相对应）提供识图读图功实训。

四：制造工艺：

台架为优质钢材焊接而成，并高温喷塑处理，美观大方，控制面板采用优质铝塑板为面板，采用先进的平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用，实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

五.：安全措施：

220V或380V电源，配有漏电保护器，使操作安全性大大提高，蓄电池与电器用电设备之间安装总电源开关；高速、高温部位，采用安全防护网或护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。

（五）技术参数

1600mm × 1000mm × 1200mm(长×宽×高)

车型：比亚迪E5

系统工作电源：蓄电池60AH/12V

E/电动汽车空调实训装置

一、       产品简介：

比亚迪E5汽车电动空调实验设备。比亚迪E5原车配件，包含所有汽车电控空调所需运行附件。连接整车控制器后可正常运行空调系统的所有工作。制冷制热均能正常工作。并输出所需目标温度。

二、结构组成：

设备包含设备台架、斜面式控制台，宽度为20cm测量工具台，系统压力表安装台、漏电保护器、电动汽车动力源、检测面板、、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、室内温显示、室外温度显示、智能考核系统、，设备控制机构、、车身系统电控单元、系统高压表、系统低压表、检测面板、故障设置系统和空调相关系统组成。

空调系统又包括：新能源电动空调泵、冷凝器、蒸发箱、各种温度传感器、执行器控制机构、干燥瓶、电子扇、控制开关、电控单元、自诊断系统。制热系统包含：PTC加热系统温度控制单元、温度设定系统等组成。

三、设备功能：

1.     新能源汽车电动空调的制冷系统的测试、数据采集以及数据分析实验

2.     新能源汽车电动空调的制热系统的测试、数据采集以及数据分析实验

3.     新能源汽车电动空调控制系统的数据读取、原件控制等实验

4.     新能源汽车电动空调系统压力系统的测试、分析实验

5.     新能源汽车电动空调模式控制系统的测试、分析实验

6.     新能源汽车电动空调压缩机控制系统的测试、分析实验

7.     新能源汽车电动空调散热系统的控制测试、分析实验

四、实训项目：

1.     比亚迪E5汽车电动空调的零件了解、认知实训

2.     比亚迪E5电动空调运行所需条件分析与检测

3.     比亚迪E5电动空调CAN通讯系统检测认知实训台

4.     比亚迪E5汽车电动空调的使用及操作实训。

5.     比亚迪E5汽车电动空调制冷系统的工作原理的实训

6.     传感器的工作原理、电路分析、元件测量等实训。

7.     各种温度信号的对空调系统的影响、故障诊断与排除实训；

8.     系统压力对比亚迪E5汽车电动空调系统的影响实验、故障诊断与排除，

9.     执行器的工作原理、电路分析、元件测量等实训

10.   电控单元的工作原理、电路原理及控制理论的实训。

11.   压缩机控制条件的测控实验；

12.   鼓风机的故障诊断与排除实训

13.   比亚迪E5汽车电动空调的冷媒排放，抽空，加注实训

14.   比亚迪E5汽车电动空调的管路拆装、连接接实训。

15.   比亚迪E5汽车电动空调系统的高低压力的检测及故障判断

16.   比亚迪E5汽车电动空调的自诊断实训

★配有通用电路板，表面均布九孔互通插孔的网孔电路实验板和具有**实用新型专利技术的元件单元盒、网孔单元模块在其上任意拼插成实验电路。可完成多种汽车电路搭接、电路组装、电路设计等试验。能帮助学员快速掌握电路的基础知识。提供产品彩页、提供元件单元盒、网孔单元模块、网孔电路实验板的专利证书。

教学扩展

五、       通用参数

1. 展示功能

各相关系统按合理位置排布，能直观展示汽车空调系统和相关工作附件的结构组成与工作原理；

2. 运行功能：

接通运行开关，能正常演示空调系统动、静态及各种工况，满足汽车新能源汽车电动空调系统的实际操做及故障诊断与排除的教学需要。

3. 显示功能：

高低压侧系统压力表，实时显示高压侧、低压侧的压力实际值。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

4. 识图功能：

检测面板上绘有高清空调系统以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图、熟悉掌握读懂电路图、直到最终可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。

5. 自诊断功能：

配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对空调电脑电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、元件测试、等；

6. 检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

7. 故障设置系统

手动故障设置功能：标配

故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。

8. 安全防护功能：

设备动力电源安装有总电源开关（空气开关），在台架不使用时，断开开关。设备的两侧带安装带有散热孔的防护板。防止学员手脚等伸入旋转部件中。设备上部采用安全防护网和护栏，提高操作安全性。

9. 移动教学功能：

实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

六、制作工艺：

检测面板：

采用优质铝塑板，经雕刻机器进行标准化开孔，再由**进的意大利平板激光UV技术进行喷涂，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。

设备台架：

台架采用国标钢材焊接而成，经过清洗处理后进行高温喷涂。使台架具备承重力强、外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，内置百叶窗式散热孔，并喷涂有橙红色油漆。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。

七、技术参数：

外形尺寸：1400*1000*1760

重    量：150KG

工作温度：+-50

输入电源：整车电源

F/电动汽车车身电器实训装置

（一）产品简介

比亚迪E5整车，涵盖所有全车电器实物，展示比亚迪E5整车电器的工作原理，配套动力系统实训台、电源系统实训台、动力转向系统实训台等，组成完成的车身电器系统实训平台。了解比亚迪E5车身电器系统的组成结构和工作过程。所有的车身电击器外露，清晰并且直观。提供了解、认知、拆装、检测等实训功能

（二）结构组成

比亚迪E5整车

灯光系统、

仪表系统、

信号及喇叭、

电动车窗系统、

电控门锁及后视镜、

雨刮系统、

故障设置系统等。

（三）功能特点

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1. 动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。

2.  显示功能：仪表显示单元，实时显示各项数据，包含冷却水的温度指示，当前电量、续航里程等信息等等，发电机的充电显示，等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示喷油脉宽

3.  检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

4.  故障设置功能：故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。

5.   识图功能：控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图，（与发动机原厂电路图相对应）采用先进的平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用

6. 安全防护功能：蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池。台架经高温喷塑，美观大方，坚固耐用。

7.  移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

8.  教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指

9.  教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书

（五）技术参数

外形尺寸：原车尺寸

车型：比亚迪E5

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

G/电动汽车音响实训装置

音响系统实训台

（一）产品简介

比亚迪E5汽车音响系统实物，展示汽车音响系统的结构与原理解使用调节设置；面板上绘有完整的总系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。

（二）结构组成

E5影音主机总成、点火开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。

（三）功能特点

1.     操纵开关及按钮，可真实演示汽车音响系统的工作过程。

2.     放入CD，CD机开始工作，音质优美。

3.     连接蓝牙系统，可实现手机与蓝牙的无线通讯连接，实时播放手机音乐。接听、拨打电话。

4.     连接AUX线，随时播放手机音乐。

5.     通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数

6.     .通过方向盘上的多功能按键轻松调整设置，可以调节音量控制，播放曲目的切换，CD/USB/RADIO等系统的转换。

7.     故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

8.     面板采用**进的意大利喷画UV技术工艺，面板颜色鲜艳，线路清晰，清洁方便，不褪色。防潮防高温等优点。

9．汽车油漆高温烤漆处理；加装交流电源漏电保护装置。

10．底架部分采用实验桌，表面采用烤漆工艺，带自锁脚轮。

（四）智能考核系统：故障设置系统在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作

（五）技术参数

蓝牙系统：

外接音源接口：

AUX,USB 内置硬盘：

扬声器数量：       4

CD：      1碟

电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

外形尺寸：1240mm×550mm×1850mm（长×宽×高）
