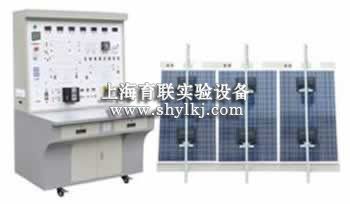

SHYL-SG31 太阳能光伏并网发电教学系统实验台(12V)

SHYL-SG31 太阳能光伏并网发电教学系统实验台(12V)

一、实验台系统单元组成：

1.1、光伏阵列单元：在室外修建铺设总峰值功率为300W的光伏阵列。在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实验（单晶硅、多晶硅、非晶硅）。

1.2、逆变控制单元：系统根据实验的需要，通过开关单元的开和关，多可以实现3台不同型号和产地的并网逆变器同时运行，配备同时并网通道，可满足对比实验和各种数据采集的需要。

1.3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

1.4、方阵连接单元：示意接线面板上,小单元的引线经隔离开关接至各自的跳线端子，根据实验的需要，可以用跳线自由地组合成不同开路电压17.5～60VDC，峰值功率50～300W的系统。

1.5、显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实验室温度和湿度、实验记时时钟、逆向电量计量、正向电量计量。

二、实验台基本参数：

光伏阵列输出电压22VDC

并网输出电压180～260VAC

并网频率范围47.8～51.2Hz

效率94.5%

功率因数>0.99

大功率跟踪10.8～28VDC

工作环境：温度-20℃～50℃

相对湿度﹤90﹪（25℃）

保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。
