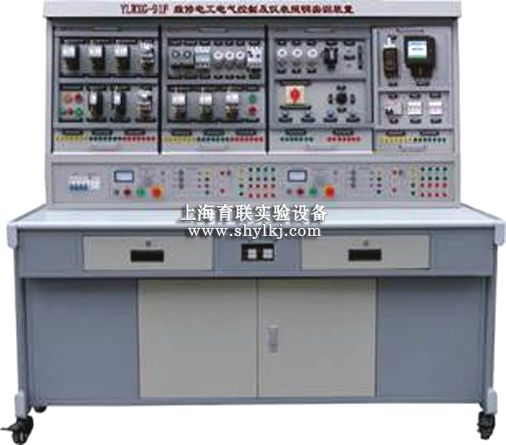

SHYL-WXG91F维修电工电气控制及仪表照明实训考核装置

SHYL-WXG91F维修电工电气控制及仪表照明实训考核装置

SHYL-WXG91F维修电工电气控制及仪表照明实训考核装置

一、维修电工电气控制及仪表照明实训考核装置概述

维修电工电气控制及仪表照明实训考核装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、维修电工电气控制及仪表照明实训考核装置特点
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
三、维修电工电气控制及仪表照明实训考核装置技术性能
1、输入电源:三相四线制~380V±10%  50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1600mm×750mm×1690mm
四、维修电工电气控制及仪表照明实训考核装置实训台配置
1、公共部有:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源,电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。
五、维修电工电气控制及仪表照明实训考核装置参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配两套元器件,用户也可自行购买。

序号

挂箱编号

实训模块名称

数量

备      注

1

DW-01

维修电工实训组件(一)

1件

挂板上装有热继电器、交流接触器(380V)、按钮指示灯(6.3V),接线端子等

2

DW-02

维修电工实训组件(二)

1件

挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等

3

DW-03

维修电工实训组件(三)

1件

挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等

4

DW-17

电工实训考核组件(六)

1件

提供直流电机工作电源、控制环节及Ia、If指示

5

DW-10

仪表照明实训考核组件(一)

1件

提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

6

DW-11

仪表照明实训考核组件(二)

1件

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只

7

DW-12

仪表照明实训考核组件(三)

1件

提供交流电流表3只、电流互感器3只

8

DW-13

仪表照明实训考核组件(四)

1件

提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只

9

DW-14

仪表照明实训考核组件(五)

1件

提供三相三线有功电度表1只

10

DW-15

仪表照明实训考核组件(六)

1件

提供三相四线有功电度表1只

11

DW-16

仪表照明实训考核组件(七)

1件

提供三相四线无功电度表1只

12


三相鼠笼式电动机380V/Y

1台


13


三相鼠笼式电动机380V/Y

1台

带速度继电器

14


双速异步电动机380V/YY/△

1台


15


三相鼠笼式电动机380V/△

1台


16


并励直流电动机220V/200W

1台
