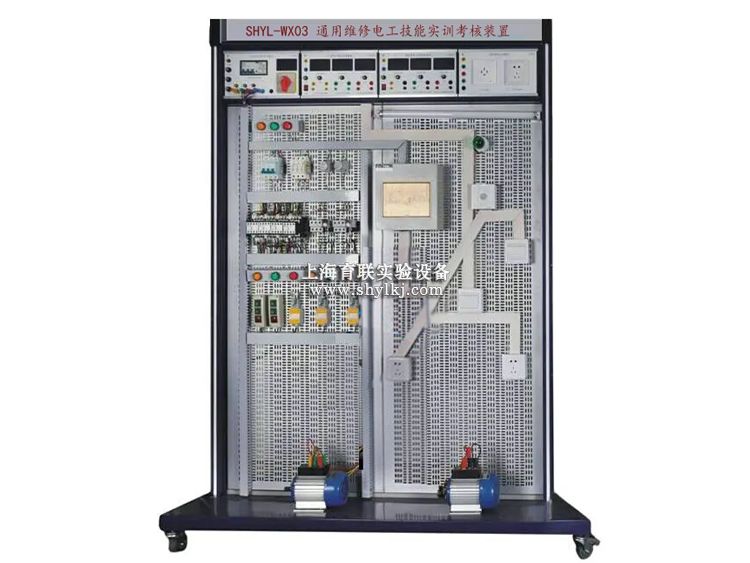

SHYL-WX03通用维修电工技能实训考核装置

SHYL-WX03通用维修电工技能实训考核装置

一、通用维修电工技能实训考核装置概述：

通用维修电工技能实训考核装置主要由铝合金实训台架和网孔板组成。学员通过网孔板进行实训线路进行元器件的布局安装，实验过程接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核实操设备。.

二、通用维修电工技能实训考核装置技术参数：

1、工作电源：AC380（1±10％）V；

2、环境温度：-10°C~+40°C；

3、相对湿度：<85％（25°C）；

4、装置容量：<1.5KVA；

5、重量：100kg；

6、外形尺寸：双工位1500×750×1750mm

三、维修电工技能实训考核装置实训项目：

1.单相启动停止控制电路

2.异步电动机点动控制电路

3.异步电动机两地控制电路

4.异步电动机联锁正反转控制电路

5.双重联锁控制电路

6.自动顺序控制电路

7.手动顺序启动

8.异步电动机星、三角控制电路

9.异步电动机能耗制动控制电路

10.按钮联锁的三相异步电动机正反转控制线路

11.接触器联锁的三相异步电动机正反转控制线路

12.双重联锁的三相异步电动机正反转控制线路

13.单向减压启动及反接制动控制线路

14.异步电动机反接制动控制电路

15.自动往返控制线路

16.正反转点动、启动控制电路

17.带有点动的自动往返控制电路

18.异步电动机自锁控制电路

19.异步电动机单相点动、启动控制电路

20.三相异步电动机定子串电阻减压启动手动控制线路

21.三相异步电动机定子串电阻减压启动自动控制线路

22.接触器控制双速电动机的控制线路

23.时间继电器控制双速电机的控制线路

24.C620-1型车床控制电路

25.电动葫芦控制电路

26.Y3150型滚齿机控制电路

27.电动葫芦电路

28.Z3040摇臂钻床电路

29.CA6140车床电路

友情提示：

一、⑴确认 通用维修电工技能实训考核装置 的型号;⑵通用维修电工技能实训考核装置的规格;⑶通用维修电工技能实训考核装置 的参数配置。

二、如已选定上海育联实验设备制造有限公司的 通用维修电工技能实训考核装置 的型号，请按型号直接向我司销售部订购。

三、如需了解更多信息，请致电：021-62987919 ,我们将由专业技术人员为您提供有关的技术问题解答。

四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
