电工电子学实验箱系列

  • SHYL-DA19 模块化数字模拟综合实验箱

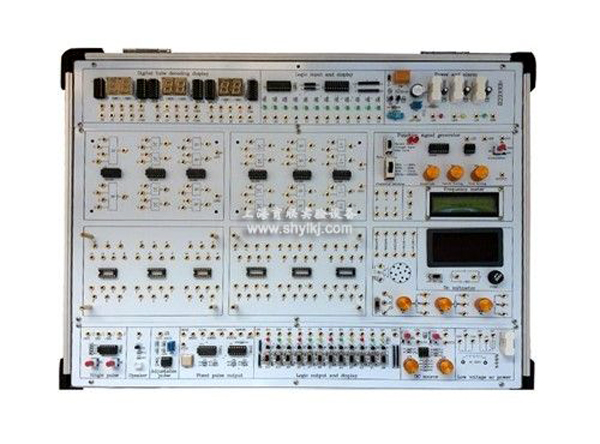

SHYL-DA19 模块化数字模拟综合实验箱

SHYL-DA19 模块化数字模拟综合实验箱

SHYL-DA19 模块化数字模拟综合实验箱

 模块化数字模拟综合实验箱由铝木合金箱体、高性能线性电源、常用数字模拟信号源和实验电路组成。其中实验电路采用固定功能模块和开放式模块相结合的方式,固定功能模块和开方式模块有很多种组合可供选择,用户可根据实验需求灵活配置。以满足不同专业课程实验、不同层次学生的教学实验要求。模块化数字模拟综合实验平台适用于本秒专科院校、职业培训机构所有电类和非电类专业《数字电子技术》、《数字系统设计》、《模拟电子技术》、《电子线路》等课程的实验和创新设计实验。

一、模块化数字模拟综合实验箱技术指标

1、实验箱工作电源

输入:AC220V±10%,50HZ。

输出:1.AC 0V、6V、14V、带中心抽头双路17V(用于整流滤波实验)。

 2.DC +5V/2A、±12V/0.5A,每路均带有短路保护。配DVCC-DB电源保护板,+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。

3.DC 1.5V~12V/1A连续可调。

2、 常用数字模拟信号源部分

1)函数发生器

输出波形:方波、三角波、正弦波

幅值:正弦波:0~10V(10V为峰—峰值,且正负对称)

三角波:0~14V(14V为峰—峰值,且正负对称)

方波:0~14V(14V为峰—峰值,且正负对称)

频率范围:分四档10HZ~100HZ、100HZ~1KHZ、1KHZ~10KHZ、10KHZ~100KHZ。

2)直流信号源:双路-5V~+5V, -0.5V~+0.5V连续可调。

3)提供二组正负单脉冲发生器和两组边沿电平发生器。

4)10HZ-10KHZ连续可调时钟电路。

5)4KHZ~1MHZ固定脉冲9档输出。

6)12路开关量输入并显示电路,输入端带保护功能。

7)12路开关量输出电路,输出标准TTL高电平和TTL低电平,输出端自带显示电路,直观显示开关量的输出状态,同时输出端带保护功能。

8)6位七段LED共阳数码显示器,自带CD4511 BCD码译码电路。

9)喇叭驱动控制电路,并带有音响输出设备。

3、测试小工具

1)50MHZ液晶显示频率计1个。

2)0-30V直流电压表1个。

4、实验电路区

1) 配置固定电路实验模块3个,含74LS00、74LS02、74LS20、74LS08、74LS32、74LS86等芯片各一片(另可选配3只14P,3只16P)。

2)配置开放式实验区二个模块,含3只14P、3只16P。

3)可选配2只8P,1只40P锁紧插座(兼容20-40P)。

4)提供8Ω喇叭1个,1×2开关1只。

5)分立元件模块,板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M;20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V;二极管2AK2、2CK13、2CK15、IN4007;三极管3DG6和3DK2;晶振32768HZ;电位器100K(2个)、47K、15K、10K、1K、330Ω各1个。

5、标配模拟电路实验模块

实验箱设有可装、卸固定线路实验小板的插座8只,可以同时安装2个扩展实验模块,配有共射极单管放大器、负反馈放大器实验板、射极跟随器实验板、整流滤波集成稳压电源模块、差动放大器实验板、串联稳压电路模块、OTL功率放大器实验板、运放电路实验板等。

 6、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,**氧化,美观漂亮,实验导线连接稳定可靠。

7、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm。

二、模块化数字模拟综合实验箱实验内容

数字部分基本实验

1、门电路逻辑功能及测试

2、译码器和数据选择器

3、运算电路(半加器、全加器及逻辑运算)

4、触发器 R-S、D 、J-K

5、计数器电路测试及研究

6、波形产生及单稳态触发器

7、集成计数器及寄存器

8、三态输出触发器及锁存器

9、555时基电路实验

数字部分扩展实验

10、CMOS门电路测试实验

11、TS、OC门的功能测试及应用实验

12、TTL不同系列芯片性能和参数的测定实验

13、门电路的驱动能力测试实验

14、TTL与CMOS相互连接实验

16、MSI加法器实验

17、竞争冒险实验

18、时序电路应用实验

19、施密特触发器及其应用实验

20、单稳态触发器及其应用实验

模拟部分实验

1、单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射极跟随器

5、差动放大电路

6、比例求和运算电路

7、积分与微分电路

8、波形发生电路

9、有源滤波器

10、电压比较器

11、互补对称功率放大器

12、集成功率放大器

13、串联稳压电路

15、正弦波振荡器

16、电流/电压转换电路

17、电压/频率转换电路

18、波形变换电路

三、实验箱配置

序号

名称

说明

数量

1

SHYL-DA19 模块化数字模拟综合实验箱主机箱

含机箱、工作电源、常用数字模拟信号源、实验电路模块区、标配模块

1

2

单级、多级放大电路、射极跟随器、负反馈放大电路模块


1

3

运放电路模块板


2

4

差动放大电路和串联稳压电路模块


1

5

功率放大电路模块


1

6

整流滤波集成稳压电源模块


1

7

分立元件模块


1

8

供电电源线

1.5m

1根

9

2号实验导线

40cm

25根

10

保险丝

2A

2支

11

实验指导书


1本

备注:使用本模块化数字模拟综合实验箱需配套仪器仪表:万用表和示波器
