SHYL-DC01电磁场电磁波可视化实验教学系统

SHYL-DC01电磁场电磁波可视化实验教学系统

SHYL-DC01电磁场电磁波可视化教学实验系统

  电磁场电磁波实验系统开设“电磁场与波”等相关课程实验,突出设计类、综合类,兼备验证类相关实验,提高学生设计动手能力;该系统注重一系列趣味性实验过程,能**限度调动激发学生自主学习知识的自觉性,以完成对重点知识点理解和运用为目的,培养学生创新能力。巧妙运用麦克斯韦方程的工程应用技术,采用特制的无源发光电磁波感应器,使抽象的“电磁波”看得见、摸得着,电波传播眼见为实,帮助学生建立空间形象;有效化解感念抽象于形象,化物理现象模糊于具体,改变实验呆板、实验内容单调,印象不深刻的弊端。开放式实验平台,支持授课老师利用本系统,广泛开展和开发创新实验项目,形成教学涉及学科面广,知识点覆盖宽,多学科实验项目丰富,实验系统使用效率高。

一 电磁场电磁波实验系统实验内容

实验1、电磁波及传播特性实验

1)认识电磁波实验

2)场矢量认知实验

3)位移电流验证实验

4)可视化电磁波感应器制作实验

5)干涉法测量空间电磁波参量

实验2、电磁波极化特性实验

实验3、电磁波垂直入射到理想导体平面与驻波特性实验

实验4、电磁波斜入射到理想介质平面的反射与透射波特性实验

实验5、电磁波边界条件实验

实验6、电磁波辐射特性与天线实验

实验7、电磁波透射实验

SHYL-DC01电磁场电磁波可视化教学实验系统

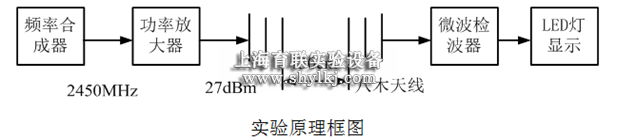

二、电磁场电磁波实验系统实验配置


序号

1

标配模块

  1. 认识电磁波实验模块;
  2. 电磁波传播特性实验模块(包括迈克迅干涉实验、空间行、驻波特性实验);
  3. 极化电磁波实验模块(空间极化波的三维特征);
  4. 天线实验模块;实验演示视频模块、系统升级配置模块;

2

工作频率

范  围: 2400MHz~2500MHz

3

主机箱(射频放大输出)

功率控制: 0~10级衰减调整控制

放大频率范围:2400MHz~2500MHz



**输出功率:<27dBm



4

发射组件

线极化微带八木天线:覆盖垂直极化、水平极化、左旋圆极化螺旋天线;增益:>10dBi;2400MHz~2500MHz

5

接收组件

无源检波器LED发光灵敏度:4dBm;LED灯颜色有红、黄、兰、绿、白、翠绿色及其组合,接收天线微带八木天线二个。增益:>10dBi;

6

射频检波模组

检波灵敏度:>3.2GHz,动态范围:70dB收发最远距离170cm

7

金属反射板

一块300X300mm2

8

实验指导书PPT

包括上课PPT

SHYL-DC01电磁场电磁波可视化实验教学系统电磁场电磁波可视化教学实验系统

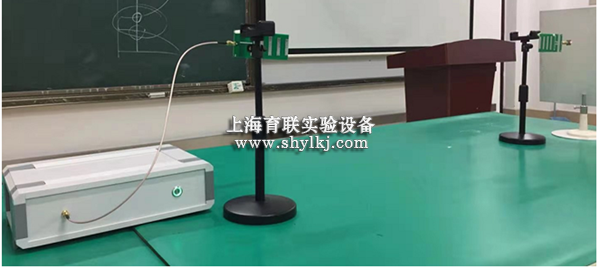

发射接收装置图

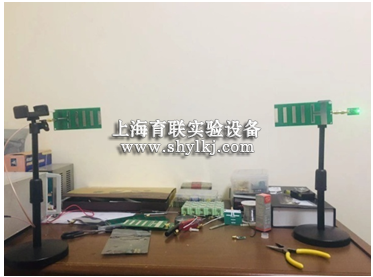

金属反射板测试工作波长

电磁场电磁波实验箱电磁场电磁波实验箱

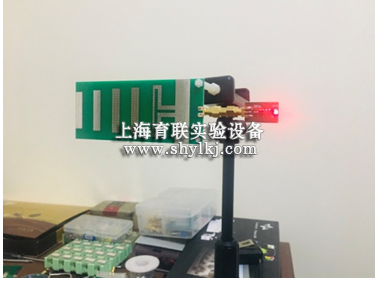

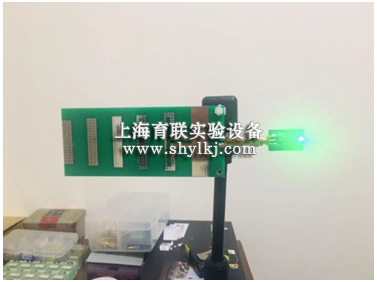

 垂直极化天线发射接收为绿色LED灯   垂直极化天线发射接收为红色LED

电磁场电磁波实验箱电磁场电磁波实验箱

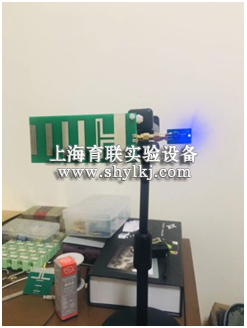

垂直极化天线发射接收为兰色LED

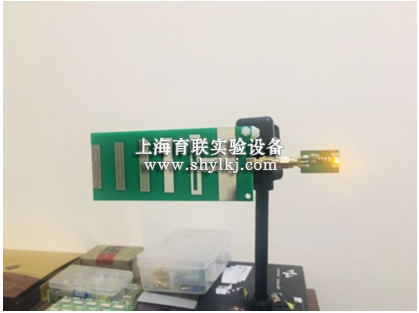

垂直极化天线发射接收为黄色LED


电磁场电磁波实验箱
