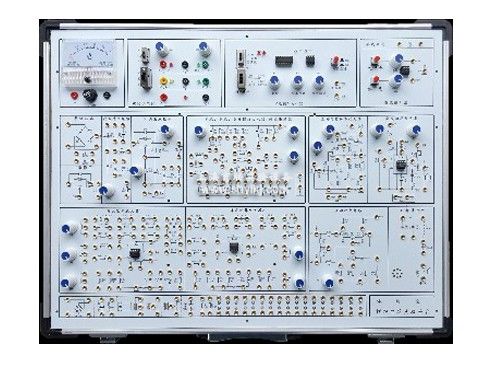

SHYL-A2H模拟电路实验箱

SHYL-A2H模拟电路实验箱

SHYL-A2H模拟电路实验箱

实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式,电路原理和元器件符号清晰,模拟电路实验箱实验用元器件可以焊装在线路板的反面,安全可靠,不易损坏,也可以装在线路板的正面,元器件直观可见,感性认识强,正面还有实验电路原理图,使学生在实验时对原理一目了然。

一、模拟电路实验箱技术指标

1、工作电源

1)输入:AC220V±10%,50HZ。

2)输出:(1)ACV0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。

有短路保护功能。

(2)DCV±1.5V~±15V连续可调,有短路保护自动恢复功能。

(3)DCV±12V/0.5A,5V/0.5A,有短路保护自动恢复功能。

3)完善的电源保护电路:过流保护、过压保护、接反保护。

2、信号源

1)直流信号源:双路-5V~+5V,-0.5V~+0.5V连续可调。

2)函数发生器

输出波形:方波、三角波、正弦波

幅值:正弦波:0~10V(10V为峰—峰值,且正负对称)

三角波:0~20V(20V为峰—峰值,且正负对称)

方波:0~20V(20V为峰—峰值,且正负对称)

频率范围:分四档10HZ~100HZ、100HZ~1KHZ、1KHZ~10KHZ、10KHZ~100KHZ。

3、单级放大电路

4、二级放大电路

5、射极跟随器电路

6、差动放大电路

7、负反馈放大电路

8、半波、全波、桥式整流和滤波电路

9、并联稳压电路

10、集成功率放大电路

11、互补对称功率放大电路

13、2组运算放大器电路

14、分立元器件区:设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元器件接入区,用镀银长紫铜管做插孔,可以满足大小不同的管脚的接插。

15、指针式直流毫安表1只,量程为1mA,内阻为100Ω。

16、实验板采用2mm厚印制线路板制成。

17、采用高可靠自锁紧防转叠插座作为实验连接点。

18、可以根据需要,另行开发其它实验电路。

19、机箱:坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm。

20、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,**氧化,连接稳定可靠。

二、模拟电路实验箱实验内容

(一)分立元器件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

7、集成功率放大器

8、互补对称功率放大器

9、单相半波、全波、桥式整流和滤波电路实验

10、集成稳压电路

11、RC正弦波振荡器

12、LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管的正、反相特性

16、晶体三极管的输入、输出特性

17、并联型直流稳压电源

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路

2、积分与微分电路

①积分电路②微分电路③微积分电路

3、波形发生电路

①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路

4、有源滤波器

①低通滤波器②高通滤波器③带阻滤波器

5、电压比较器

①过零比较器②反相滞回比较器③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验(需另配元器件):用运放组成万用表,温度检测控制,函数信号发生器。

四、模拟电路实验箱配置

序号

名称

说明

数量

1

SHYL- A2H模拟电路实验箱主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元器件

1台

2

供电电源线

1.5m

1根

3

2号实验导线

50cm

25根

4

保险丝

2A

2支

5

实验指导书


1本

附:使用本实验箱需配套仪器仪表:万用表和示波器。
