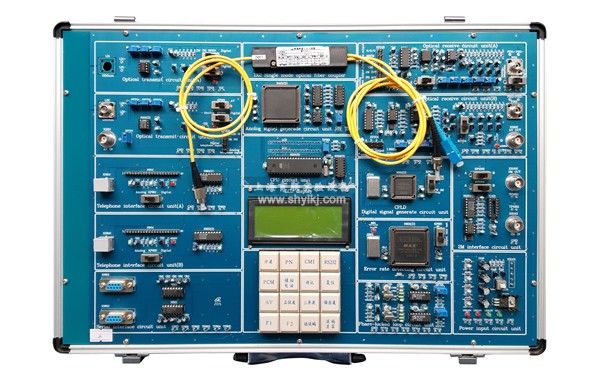

​SHYL-GQ81型光纤通信实验系统实验箱

SHYL-GQ81型 光纤通信实验系统实验箱

SHYL-GQ81型光纤通信实验系统实验箱是育联公司根据光纤通信原理、光纤光学、光通信器件与系统的相关课程新开发的教学实验仪器，是学员了解光纤通信原理、系统、器件、测试方法的理想实验配套仪器。该仪器紧密结合现代光纤通信的实际，充分体现光纤通信的现状与发展趋势，是学员理论结合实际的**选择。

本实验系统适用于通信专业、光电子专业、光学专业、电子专业、物理专业以及其它相关专业等的实验教学，让学员了解光通信原理，奠定今后继续学习与基础工作技能。

一、光纤通信实验系统实验箱特点

1、真正体现光纤通信原理的实验结构

2、提供一个完整的光纤通信系统原理示范性教学与实验平台

3、涉及光纤通信系统基本工作原理、器件特性测试

4、以实验者为主体的设计理念，高的性价比，丰富的实验内容

5、提供丰富的光学接口与扩展功能

6、着重于学生动手能力的培养

7、紧密联系当前光纤通信发展趋势，学用结合。

二、光纤通信实验系统实验箱详细组成

1、采用高性能单片机89C52作为系统控制器，4×4键盘矩阵实现工作状态设置，以LCD192×64实现工作状态和参数的显示。

2、设计1310nm和1550nm光发送单元各1个，均有模拟和数字切换开关2个，可以发送模拟和数字信号。

3、设计光接收单元2个，各有模拟和数字切换开关1个，同时有功能切换开关和跳线器等可以接收模拟和数字信号。

4、设计2个电话接口，有模拟和数字切换开关，实现语音电话光纤传输。

5、有2路RS232电平转换电路和RS232标准接口，实现计算机和MODEM间的数据传输。

6、设计一个1×2单模光分路器，可以实现光信号的1输入2输出。

7、采用CPLD器件EPM7128和串行数模转换器TLC5620，以及模拟开关设计多种模拟信号产生电路，有三角波、正弦波和锯齿波。

8、以24.576MHZ有源时钟用CPLD器件EPM7064实现时钟分频，产生多路数字信号，有方波、CMI、2M伪随机码系列。

9、采用CPLD器件EPM7128设计误码检测电路，实现误码检测和产生HDB3码。

10、有锁相环电路单元，用来实现与其它信号相位同步。

11、设计有2M输入/输出接口电路。

12、系统板电源模块:输入交流220V/50HZ，输出±12V/1A、±5V/1A。

13、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。

三、光纤通信实验系统实验箱实验内容

1、光纤跳线的识别实验（多模，单模）

2、光纤的几何光学特性：纤芯、包层、涂覆层结构的观察

3、光纤损耗测试

4、模式滤除实验

5、光源的P-I特性曲线测试

6、模拟光发送机的调制度

7、数字光发送机的平均光功率

8、数字光发送机的消光比

9、光线路码实验

10、数字光接收机的时钟

11、光接收机灵敏度测试

12、动态范围测试

13、模拟光接收机的非线性失真实验

14、接收机的暗电流测试

15、光纤连接器的型号识别和使用注意事项

16、光纤适配器型号识别和使用注意事项

17、光纤连接器的活动连接实验

18、光纤连接器的插损测试、回损测试

19、光源与光纤耦合方法实验

20、光纤分束器件特性与参数测试实验

21、光耦合器实验

22、WDM器件的串扰、隔离度、中心波长、带宽实验；

23、WDM器件的合波分波实验

24、光衰减器衰减特性

25、模拟话音光传输实验

26、模拟话音PCM光纤传输

27、计算机数据光纤传输

28、2M数字光传输实验

29、图像光纤传输实验

30、点到多点的光纤通信实验

31、波分复用光纤传输

四、光纤通信实验系统实验箱 配置

附：使用本光纤通信实验系统实验箱需配套仪器仪表：万用表和示波器
