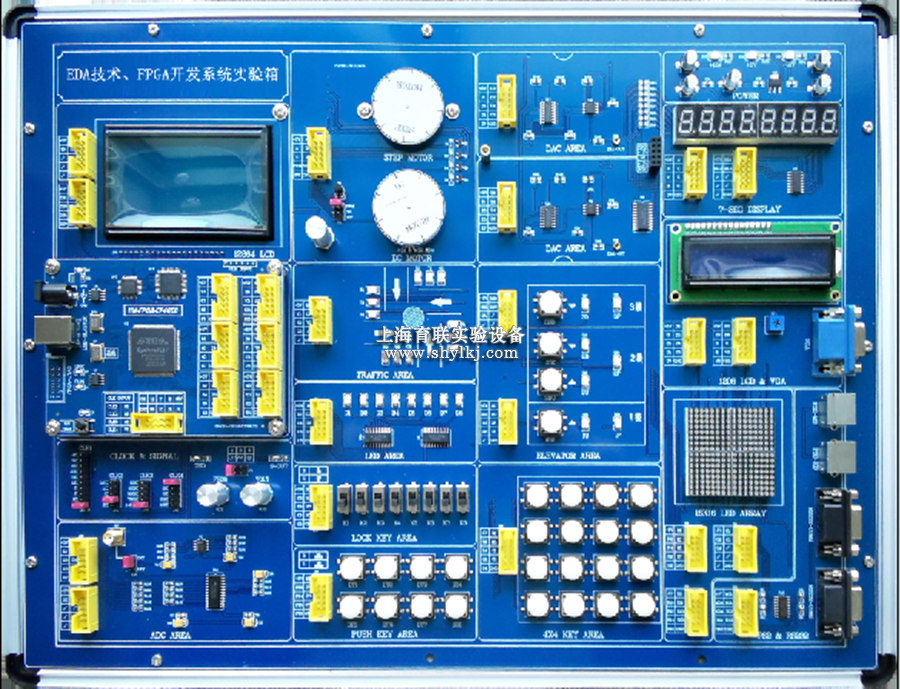

SHYL-807A型EDA设计技术、FPGA开发系统实验箱

SHYL-807A型EDA设计技术、FPGA开发系统实验箱

一、EDA设计技术、FPGA开发系统实验箱系统概述：

      EDA教学实验系统是适合工科专业进行EDA课程教学实验以及课程设计的必备工具，系统由四部分组成，包括：可编程逻辑器件（FPGA）部分、外围接口部分、扩展接口部分，实验内容丰富生动形象，能够大大的激发学生的兴趣，使学生老师在教学的过程中能够寓教于乐，同时在学习EDA的同时可以加强对控制、通信、电子电路等课程进行加深，让学生学有所得。

二、EDA设计技术、FPGA开发系统实验箱结构特点：

1、FPGA采用ALTERA CycloneIV系列中的EP4C6用户可更换其它核心板；

2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE设计验计；

3、FPGA核心板板载USB-Blaster下载调试模块，只需要一根USB连接线即可进行程序的加载调试；

4、FPGA主芯片I/O口完全开放，用户可以任意定义；

5、核心板提供7路8位信号连接端口，供用户进行外部模块与FPGA的连接，同时对外部模块进行供电；

6、核心板提供一路50M的系统时钟和系统复位电路；

7、FPGA核心板单5V供电，用户可使用FPGA核心板进行其它教学科研设计；

8、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；

9、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；

10、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；

11、QUARTUSII11.0开发软件，支持多种语言输入，自带LICENSE；

12、可以配套虚拟仿真软件；

13、详细的操作手册，含软、硬件的使用说明，各模块的功能说明。

三、EDA设计技术、FPGA开发系统实验箱系统组成

1、系统核心板组成

1）FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N；

2）FPGA内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片；

3）8M-Byte SDRAM；

4）4M-Bits EPCS4；

5）JTAG编程调试接口；

6）USB-Blaster下载调试模块；

7）7个扩展接口，扩展FPGA共56个IO接脚

8）50M系统时钟输入；

9）一路复位电路模块；

10）5V/DC电源输入接口；

2、系统底板组成

1）8 位拨动开关输入模块

2）8位按键开关输入模块

3）4*4矩阵键盘输入模块

4）8位LED显示模块

5）8*8点阵显示模块

6）128*64点阵图形液晶显示模块

7）1602字符液晶显示模块

8）8通道8位并行AD转换模块

9）2路8位并行DA转换模块

10）幅度、频率可调的信号源输出

11）蜂鸣器、喇叭输入接口模块

12）1个四向模拟交通灯控制模块

13）1个四相步进电机控制模块

14）1个速度可控、可测直流电机模块

15）1个VGA接口

16）2个UART串行通信接口

17）2个PS2接口模块

18）4路脉冲输出（24MHZ-1HZ）

19）实验导线要求以排线形式，不采纳单根连接方式。

四、EDA设计技术、FPGA开发系统实验箱实验项目

1、基于QUARTUSII图形输入电路的设计

2、基于VHDL格雷码编码器的设计

3、含异步清零和同步使能的加法计数器

4、八位七段数码管动态显示电路的设计

5、数控分频器的设计

6、图形和VHDL混合输入的电路设计

7、基本触发器的设计

8、可控脉冲发生器的设计

9、基于VHDL的抢答器的设计

10、基于VHDL的表决器的设计

11、正负脉宽调制信号发生器设计

11、矩阵键盘接口电路的设计

12、AUDIO电子音乐实验

13、直流电机的测速实验

14、步进电机驱动控制

15、交通灯控制电路实验

16、PS2接口键盘显示实验

17、VGA彩条信号发生器的设计

18、数字频率计的设计

19、多功能数字钟的设计

20、电梯控制的设计

21、AD/DA转换实验

 四、EDA设计技术、FPGA开发系统实验箱配套软件

根据不同用户要求可配套不同版本的软件，随机配套的软件功能齐全，支持VHDL/Verilog硬件描述语言等多种设计输入。
