SHYL-E807 CycloneII基础型EDA技术实验系统

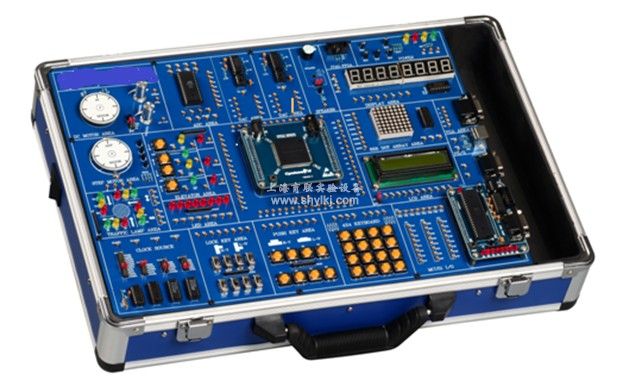

SHYL-E807 CycloneII基础型EDA技术实验系统实验箱

一、CycloneII基础型EDA技术实验系统 概述

SHYL-E807 EDA技术实验教学系统是适合工科类专业进行EDA技术课程教学实验以及课程设计的必备工具，CycloneII实验箱系统由四部分组成，包括：可编程逻辑器件部分、单片机最小系统部分、外围接口部分，实验内容丰富生动形象，能够大大的激发学生对EDA技术的兴趣，使学生老师在教学的过程中能够寓教于乐，同时在学习EDA技术的同时可以加强对控制、通信、单片机等课程进行加深教学，让学生学有所得。

二、CycloneII基础型EDA技术实验系统 性能特点

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5，用户可更换其它核心板；

2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE

设计验计；

3、单片机小系统可单独使用也可与核心板相结合成

综合的系统设计；

4、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；

5、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；

6、CPLD/FPGA主芯片I/O口完全开放，用户可以任意定义；

7、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、

直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；

8、MAXPLUSII  10.XX、QUARTUS开发软件，支持多种语言输入，自带LICENSE；

9、详细的操作手册，含软、硬件的使用说明，各模块的功能说明。

三、CycloneII基础型EDA技术实验系统 组成

1、8 位拨动开关输入模块

2、8位按键开关输入模块

3、4*4矩阵键盘输入模块

4、8位LED显示模块

5、8*8点阵显示模块

6、1602字符液晶显示模块

7、8通道8位并行AD转换模块

8、2路8位并行DA转换模块

9、0～5V模拟量输出

10、蜂鸣器、喇叭输入接口模块

11、1个四向模拟交通灯控制模块

12、1个四相步进电机控制模块

13、1个速度可控、可测直流电机模块

14、1个VGA接口

15、2个UART串行通信接口

16、S51单片机最小系统模块

17、固定脉冲输出24MHZ-1HZ

18、CPU核心板

19、实验系统工作电源5V/2A，12V/0.7A，带短路保护功能。

四、CycloneII基础型EDA技术系统CPU核心板详细组成

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。

2、FPGA实验板内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片

3、8M-Byte SDRAM

4、2M-Byte Nor Flash

5、4M-Bits EPCS4

6、JTAG编程调试接口

7、2个扩展接口，扩展FPGA共66个IO接脚

8、1个复位按键和一个用户LED显示

9、5V/DC电源输入接口

五、CycloneII基础型EDA技术实验系统 项目

1、基于QUARTUSII图形输入电路的设计

2、基于VHDL格雷码编码器的设计

3、含异步清零和同步使能的加法计数器

4、八位七段数码管动态显示电路的设计

5、数控分频器的设计

6、图形和VHDL混合输入的电路设计

7、基本触发器的设计

8、可控脉冲发生器的设计

9、基于VHDL的抢答器的设计

   10、键盘接口电路的设计

11、AUDIO电子音乐实验

12、直流电机的测速和速度控制实验

13、步进电机驱动控制

14、交通灯控制电路实验

15、PS2接口键盘显示实验

16、VGA彩条信号发生器的设计

17、数字频率计的设计

18、多功能数字钟的设计

19、电梯控制的设计

20、AD/DA转换实验

21、正负脉宽调制信号发生器设计矩阵

22、基于VHDL的表决器的设计

23、NIOSII IP CORE设计

1）最小NUISII系统设计

2）设计一个带SDRAM和FLASH的NIOSII系统

3）FLASH读写操作-流水灯的设计

……

六、CycloneII基础型EDA技术系统配套软件

根据不同用户要求可配套不同版本的软件，随机配套的软件功能齐全，支持VHDL硬件描述语言等多种设计输入。均支持功能仿真和时序分析，软件可运行在Windows7/2000/NT及Windows 10操作系统下。

七、产品配置

备注：使用本实验箱的配套仪器：电脑、示波器、万用表 。
