SHYL-E815 CycloneIII 系列高级实验开发平台

SHYL-E815 CycloneIII 系列高级实验开发平台

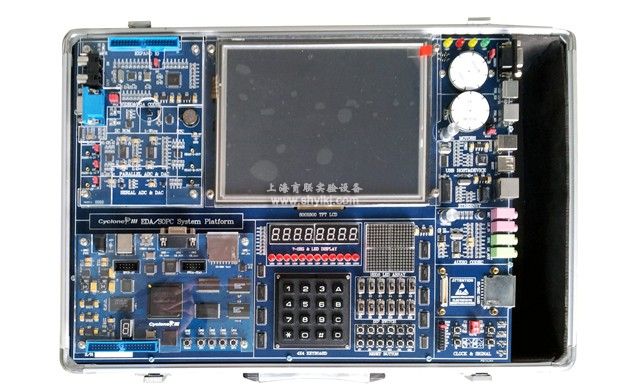

SHYL-E815 CycloneIII高级实验开发平台是一款基于Altera公司新的CycloneIII 系列 FPGA的高端实验开发平台。有GUI人机操作界面、采用系统底板+核心板+2块扩展板的灵活设计，并配备有20多种传感器和扩展模块供选择。

一、CycloneIII 系列高级实验开发平台开发平台特性

1、GUI软件操作界面

  **采用GUI人机操作界面，开机可显示温度、时间和设备信息等。整合

开发平台上的硬件资源，点击子菜单中相关实验，液晶屏可与开发平台同步运行，提高学生动手兴趣和积极性，通过对设备各模块的检测和实验的演示，方便老师培训和设备检修。

 2、模块化的灵活设计

开发平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心

板和扩展板构成不同功能的开发平台。能**限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。

二、开发平台硬件资源

1、核心板硬件资源

1）采用阻抗控制的 12 层 高精度PCB 板，确保板上信号频率至少 200MHz;

2）采用Cyclone III EP3C40F780C8（可选CycloneIII EP3C80、EP3C120，可选C7 C6速度等级）；

3）配置器件EPCS16，结合千兆网络支持特有的远程系统升级功能（Remote System Upgrade）;

4）标配64M DDR2内存，**运行频率166.667MHZ(选C6速度等级为200MHZ);

6）8MB NOR Flash ROM;

7）64MB NAND Flash ROM;

8）板载USB-Blaster Rev.C;

9）Mini USB2.0设备接口;

10）RS232标准串口;

11）高速SD卡接口;

12）板载50MHz系统时钟;

13）4个用户自定义LED;

14）4个用户自定义按键;

15）1个七段静态码管;

16）1个复位按键;

17）1个扩展接口;

18）AS编程接口和JTAG调试接口;

2、系统底板硬件资源

1）支持CycloneII、CycloneIII系列核心板;

      2）800×600超大分辨率真彩色液晶显示屏和4线电阻触摸屏;

3）1个4相步进电机;

4）1个速度可调、可测直流电机;

5）1个标准串行接口;

6）2个PS2接口;

7）1个USB Device设备接口;

8）1个USB Host主机接口;

9）1个以太网卡接口;

10）1个16×16点阵;

11）个4×4键盘阵列;

12）8位动态七段码管显示;

13）12个用户自定义LED;

14）12个用户自定义开关输入;

15）12个用户自定义按键输入;

16）1个SD卡接口;

17）板载液晶驱动模块;

18）触摸屏控制器;

19）2个扩展接口;

20）1个数字时钟源，提供等多个时钟;

21）音频Codec：1个音源输入口，1个Mic输入口，1个音源输出口和1个耳机接口;

22）1个模拟信号源，提供频率、幅度可调的正弦波、方波、三角波和锯齿波

3、扩展接口板1硬件资源(可以选配)：

1）10位双通道并行AD模块采样频率20MSPS;

2）10位双通道并行DA模块采样频率40MSPS;

3）12位高速串行DA模块采样频率30MSPS;

4）12位高速串行DA模块;

5）1个视频编、解码模块;

6）1个真彩VGA模块;

7）1个红外接收发送模块;

5）1MB（256K×32）SRAM ;

6）8MB NOR Flash ROM;

7）64MB NAND Flash ROM;

8）板载USB-Blaster Rev.C;

9）Mini USB2.0设备接口;

10）RS232标准串口;

11）高速SD卡接口;

12）板载50MHz系统时钟;

13）4个用户自定义LED;

14）4个用户自定义按键;

15）1个七段静态码管;

16）1个复位按键;

17）1个扩展接口;

18）AS编程接口和JTAG调试接口;

2、系统底板硬件资源

1）支持CycloneII、CycloneIII系列核心板;

      2）800×600超大分辨率真彩色液晶显示屏和4线电阻触摸屏;

3）1个4相步进电机;

4）1个速度可调、可测直流电机;

5）1个标准串行接口;

6）2个PS2接口;

7）1个USB Device设备接口;

8）1个USB Host主机接口;

9）1个以太网卡接口;

10）1个16×16点阵;

11）个4×4键盘阵列;

12）8位动态七段码管显示;

13）12个用户自定义LED;

14）12个用户自定义开关输入;

15）12个用户自定义按键输入;

16）1个SD卡接口;

17）板载液晶驱动模块;

18）触摸屏控制器;

19）2个扩展接口;

20）1个数字时钟源，提供等多个时钟;

21）音频Codec：1个音源输入口，1个Mic输入口，1个音源输出口和1个耳机接口;

22）1个模拟信号源，提供频率、幅度可调的正弦波、方波、三角波和锯齿波

3、扩展接口板1硬件资源(可以选配)：

1）10位双通道并行AD模块采样频率20MSPS;

2）10位双通道并行DA模块采样频率40MSPS;

3）12位高速串行DA模块采样频率30MSPS;

4）12位高速串行DA模块;

5）1个视频编、解码模块;

6）1个真彩VGA模块;

7）1个红外接收发送模块;

8）1个实时时钟RTC模块;

9）1个IICEEPROM模块;

10）1个数字温度传感器模块;

11）1个高速扩展模块;

12）6个高速信号测量通道

三、示例实验

1、EDA实验与电子设计竞赛实验内容

1）简单的QUARTUSII实例设计

2）可控脉冲发生器的设计

3）基于VHDL格雷码编码器的设计

4）基本触发器的设计

5）含异步清零和同步使能的加法计数器

6）矩阵键盘显示电路的设计

7）八位七段数码管动态显示电路的设计

8）16*16点阵显示实验

9）数控分频器的设计

10）直流电机的测速实验

11）图形和VHDL混合输入的电路设计

12）步进电机驱动控制

13）步长可变的加减计数器的设计

14）PS2接口键盘显示实验

15）四位并行乘法器的设计

16）VGA彩条信号发生器的设计

17）设计四位全加器

18）用VHDL设计七人表决器

19）用VHDL设计四人抢答器

20）序列检测器的设计

21）正负脉宽调制信号发生器设计

22）伪随机数发生器的设计

23）数字频率计的设计

24）八位数据锁存器的设计

25）多功能数字钟的设计

26）**优先编码器的设计

27）数字秒表的设计

    28）解复用器的设计

    29）出租车计费器的设计

    30）带同步复位的状态机的设计

31）基于VHDL数码锁的设计

32）嵌入式逻辑分析仪的使用

33）PS2鼠标编码设计

34）SPI串口内核的实现

35）SPI串行AD/DA转换器的设计

36）DDS信号发生器的设计

2、NIOSII32位处理器示例实验

1）最简单NIOSII系统设计

2）建立带外部SRAM的NIOSII系统设计

3）Nor Flash编程实验

    4）PIO外部中断按键开关实验

5）PIO输入-开关信号的读取实验

6）基于Timer IP核的定时器的设计

7）矩阵键盘与数码管显示实验

8）高速AD和高速DA实验

9）UART串口通迅实验

10）基于IIC的EEPROM读写实验

11）1-WIRE数字温度计的设计

12）串行AD/DA转换实验

       13）Nand flash读写操作实验

14）彩色LCD液晶显示实验

15）触摸屏控制实验

16）RTC实时时钟实验

17）读SD卡实验

18）音频Code实验

19）USB枚举实验

20）USB枚举实验

21）PS/2键盘显示实验

22）PS/2鼠标控制实验

23）IRDA红外通信实验

24）VIDEO视频实验

    3、DSP Builder  设计应用示例实验

1、从DSP Builder到HDL——基于DSP Builder的信号发生器

2、从DSP Builder到SOPC Builder——软件控制的Chirp信号发生器

3、IP核在DSP Builder下的使用——以FFT核为例

  4、综合开发实验

1、网络WEB控制实验

 2、点阵显示屏的设计

 3、USB2.0通信实验（含上位机的设计）

 4、DDRII RAM读写实验

 5、直流电机闭环调速的设计

 6、USB接口文本阅读器的设计

 7、简易数字示波器设计

 8、简易频谱分析仪设计

 9、基于UART串口通信液晶显示实验

10、基于UART串口通信BMP显示实 验

11、FAT32文件系统读SD卡实验

12、FAT32文件系统写SD卡实验

四、产品配置

备注：使用本实验箱的配套仪器：电脑、示波器、万用表 。
