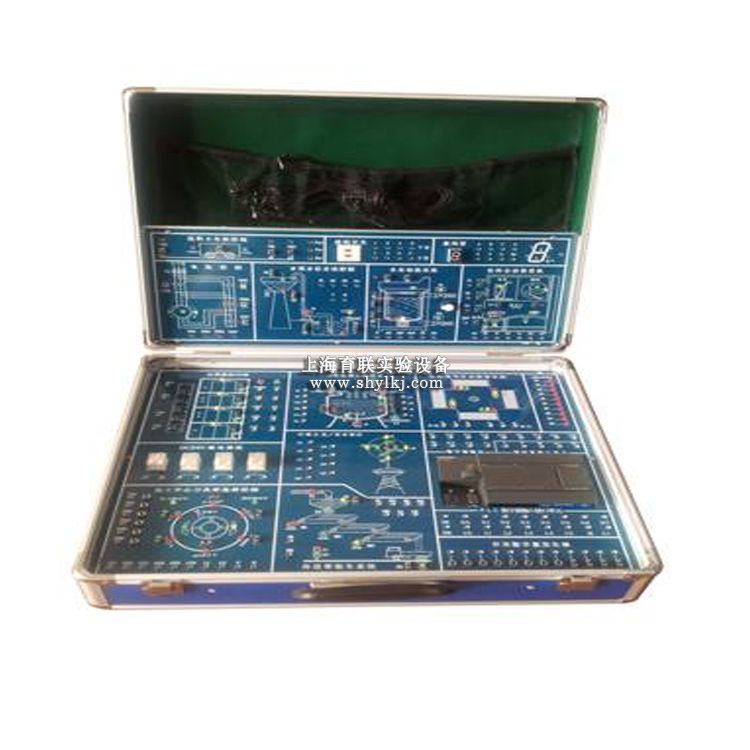

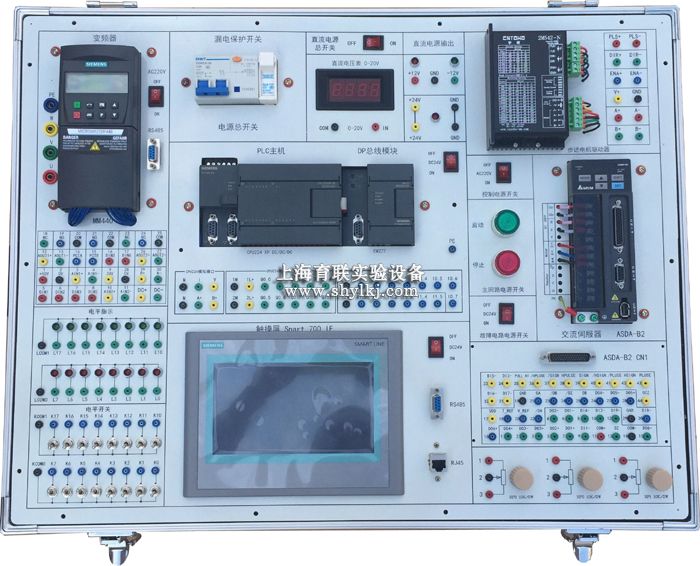

SHYL-P03 PLC可编程、变频器、触摸屏综合实训平台 SHYL-P03 PLC可编程、变频器、触摸屏综合实训平台

SHYL-P03 PLC可编程、变频器、触摸屏综合实训平台

SHYL-P03 PLC可编程、变频器、触摸屏综合实训平台


一、 PLC可编程变频器实验箱主要特点:

1、实验箱采用模块化设计,主机模块中,所有输入输出端口都通过导线连接到实验板上,各实验模块都有独立的输入、输出、公共端。用户可方便扩展自己的模块。

2、直流电机和继电器、传感器使用实物产品,提高了实验的真实性和实用性。

3、配备MCGS工控组态软件,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。

4、这里学生可以了解掌握变频器的结构、原理,变频器的安装与接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身参数的设置,及变频器中电机运行参数(加速、减速、变速、力矩控制)的设置与优化。

当程序调试完成,可单独使用触摸屏来控制变频系统,触摸屏提供了图形方式的人机界面,可以改变变频器参数,控制变频器运行。


二、PLC可编程变频器实验箱技术参数:

1、输入电源:三相四线:~220V ±10%    50Hz ,输出电源24V、2A.

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

3、安全保护:本实验装置带有漏电保护开关,具有漏电压,漏电流自动切断电源等功能。符合**安全标准。

4、PLC主机采用西门子S7-200系列CPU226、输入24点、输出16点。

5、变频器主机采用西门子MM440 / 0.37KW、6SE6 440-2UC13-7AA1,配有BOP    面板。

6、触摸屏采用西门子SMART 700 IE、6AV6 648-0BC11-3AX0

7、180W三相异步电动机

三、PLC可编程变频器实验箱实验内容

PLC实验:

(一)可完成六类指令实验:

第一类 基本指令实验;

第二类 定时器及计数器指令实验;

第三类 移位寄存器指令实验;

第四类 置位/复位及脉冲指令实验;

第五类 跳转指令实验;

第六类 常用功能指令实验;

(二)可完成九个模块控制实验项目:

1、交通信号灯的自动控制;

2、机械手的自动控制;

3、舞台艺术灯的控制;

4、交流电机Y/Δ形起动的控制(电机通过小直流电机模拟转动)。

5、液体混合装置的自动控制(搅拌机通过小直流电机模拟转动)。

6、水塔水位的自动控制;

7、四级传送带的模拟运行;

8、邮件分拣系统的模拟运行;

9、装配流水线控制

变频器实验

1、变频器认识和参数调试实验

2、外部控制变频器输出频率实验

3、模拟量控制变频器输出频率实验

4、模拟量输入控制电机转速实验

5、变频器频率跳变实验

6、外部端子点动控制实验

7、变频器无级调速实验

8、PID变频调速控制实验

9、速度闭环定位控制实验

触摸屏实验

1、WINCC fl exible 组态软件安装使用

2、基本指令编程练习实验

3、组态演示实验

4、组态变量定义与管理实验

5、组态的动画连接实验

6、用户脚本程序实验

7、报警显示与报警数据报表输出实验

8、基于触摸屏的控制方式实验

四、PLC可编程变频器实验箱指导书、软件及其它

1

《实训指导书》

S7-200


1本

2

PLC使用手册

S7-200

光盘

1套

3

触摸屏使用手册

MM440


1套

4

变频器使用手册

SMART   700 IE


1套

3

编程软件

STEP   7 MicroWIN V4.0 SP9

光盘

1套

4

组态软件

WinCC   flexible 2008



5

事例程序




6

测试线



1套

7

保险管


整套设备配置

1盒
