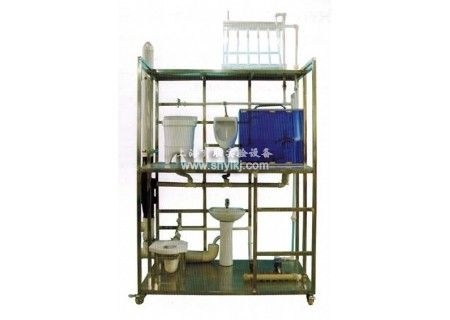

SHYL-X108 住宅楼一户一表及办公楼给排水系统实验装置

SHYL-X108 住宅楼一户一表及办公楼给排水系统实验装置

一、住宅楼一户一表及办公楼给排水系统实验装置实验功能

1 、整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向。

2 、设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理。

3 、关键部位采用透明管路，能看清管路中水流的走向。

4 、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。

5 、所有洁具和给排水设备都能真实演示。

二、住宅楼一户一表及办公楼给排水系统实验装置实验装置技术指标

外形尺寸： 1500 × 1000 × 2400mm

框架材料： 304 不锈钢

地板材料：钢化玻璃

进水要求： 0.05MPa ～ 0.75MPa

安全保护：具有漏电自动保护装置和接地保护

三、住宅楼一户一表及办公楼给排水系统实验装置实验装置主要配置

办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。

住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按 6 户计），一层立管 6 根，至二层立管 5 根，二层布水管以上为四根 , 一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
