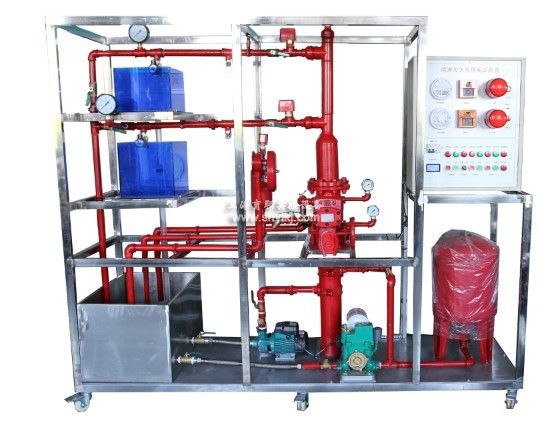

SHYL-XF93自动喷淋灭火系统实训装置(成套)两层

SHYL-XF93自动喷淋灭火系统实训装置(成套)两层

一、喷淋灭火系统实训装置系统概述：

“喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、喷淋灭火系统实训装置装置组成

本系统全部元器件均采用标准工程件，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。

三、喷淋灭火系统实训装置实训功能

能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。

三、系统技术指标

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜1500W

3.外型尺寸：240×750×190cm3

4.安全保护：具有漏电自动保护装置

5.故障设置：具有故障设置系统

四、实训项目

1.控制台及自动喷水灭火系统原理的认识实验

2.火警状态下自动启动喷水灭火系统的模拟

3.火警状态下手动启动喷水灭火系统的模拟

4.四种类型喷头的喷水实验

5.未端试水装置的实验

6.排气阀的认识实验

7.自动喷水灭火系统与报警主机的联网实验

8.自动喷水灭火系统的连接与喷头的安装

9.自动喷水灭火系统故障的设置与排除

10.按线路图将各部分连线

11.设计并安装一个简易应用系统

12.全真灭火及喷头性能测试的扩展实验

五、喷淋灭火系统实训装置具体组成

1、SFZ-100报警阀：

报警阀一套，选用的是工程上使用的主流产品，装有延时器、水力警铃、压力继电器、排水阀，试验阀和进出水压力表的报警阀。

2、SXFD100信号阀：

信号阀二套，选用的是工程上使用的主流产品。

3、DW25自动排气阀：

自动排气阀一套，选用的是工程上使用的主流产品。

4、ZSTP-15/68各种喷淋头：

各种喷淋一套，要求不少于五种喷淋头且是工程上使用的主流产品。

5、HS-580消防水箱和高位水箱

消防水箱和高位水箱一套，装有全部接口且是工程上使用的主流产品。

6、HS-581消防泵

消防泵一套，选用的是工程上使用的主流产品。

7、HS-50水系统管路套件

水系统管路套件一套，选用的是优质国标管材和各种接口。所选用的管材均应满足**相关规范标准并具有检验合格证明。

8、HS-60自动控制套件

自动控制套件一套，选用的是优质国标元器件，能完全满足喷淋系统的全部控制要求，所选用套件均满足**规范标准并为实际工程中采用的主流产品。

六、喷淋灭火系统实训装置实训其他元器件由以下组成

8、H-501吸顶音箱：

吸顶音箱二套。

额定输入音频电压100V～120V    输出功率：3W

特性阻抗：80Ω   特性灵敏度：90士3dB

外型尺寸  φ200mm×106mm

四、设备配置表：
