SHYL-LYL3型楼宇暖通监控系统实训装置

SHYL-LYL3型楼宇暖通监控系统实训装置

一、楼宇暖通监控系统实训装置装置组成：

楼宇暖通监控系统实训装置的系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由 DDC 控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。

二、楼宇暖通监控系统实训装置系统实训功能：

     能进行各种锅炉暖通系统控制操作演示、 DDC 控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

三、楼宇暖通监控系统实训装置实训项目

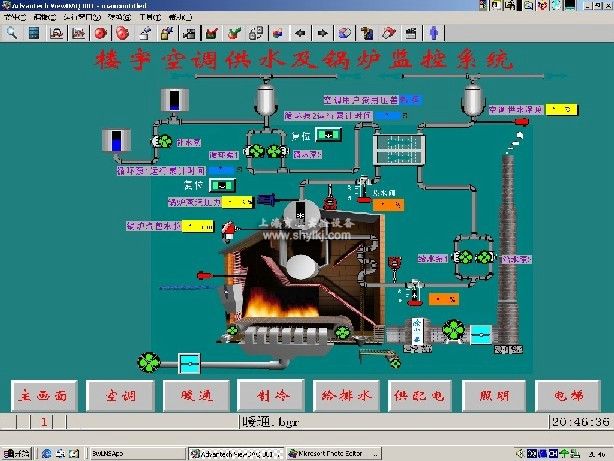

楼宇空调供水及锅炉监控

1、按线路图将各部分连线操作实训；

2、锅炉蒸汽压力与锅炉给水泵的联动控制操作实训；

3、锅炉汽包水位与锅炉给水阀的联动控制操作实训；

4、空调用户资用压差与热交换器二次侧循环泵的联动控制操作实训；

5、空调供水热交换器二次侧热水出口温度自动联锁控制操作实训；

6、空调热交换器二次侧循环水泵与一次侧调节阀自动联锁控制操作实训；

7、空调膨胀水箱与空调补水泵的联动控制操作实训；

8、观察水泵的累计运行时间操作实训；

9、线路故障的判断与处理实训；

10、操作错误的判断与纠正实训。

楼宇锅炉自动监控

11、按线路图将各部分连线操作实训；

12、蒸汽流量的变化对给水阀的自动调节操作实训；

13、给水流量的变化对给水阀的自动调节操作实训；

14、链条炉排速度自动调节操作实训；

15、送风、引风机风量自动调节操作实训；

16、炉膛负压的自动调节操作实训；

17、线路故障的判断与处理实训；

18、操作错误的判断与纠正实训。

楼宇热交换器自动监控

19、按线路图将各部分连线操作实训；

20、空调供水热交换器二次侧热水出口温度自动联锁控制操作实训；

21、供暖供水热交换器二次侧(低温)热水供、回水温度控制操作实训；

22、生活供水热交换器二次侧(低温)热水出口温度控制操作实训；

23、生活循环泵与生活调节阀的联动控制操作实训；

24、线路故障的判断与处理实训；

25、操作错误的判断与纠正实训。

楼宇供暖供水及锅炉监控

26、按线路图将各部分连线操作实训；

27、供暖热水回路中的循环水泵的控制操作实训；

28、供暖膨胀水箱与供暖补水泵的联动控制操作实训；

29、锅炉除氧器压力与锅炉除氧器进汽阀的联动控制操作实训；

30、锅炉除氧器水位与锅炉除氧器进水阀的联动控制操作实训；

31、一次侧总回路的热量计量操作实训；

32、观察水泵的累计运行时间操作实训；

33、线路故障的判断与处理实训；

34、操作错误的判断与纠正实训。

四、楼宇暖通监控系统实训装置系统技术指标：

工作电压：单相三线 220V±5% 50Hz

整机容量：＜ 300W

外型尺寸： 150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

可扩展，可兼容， LON 总线通讯方式

输出， 8 点、 IO/DO 输入， 11 点 AI/DI

信号方式；干触点 /0-20MA/0-10A/ 发 1
