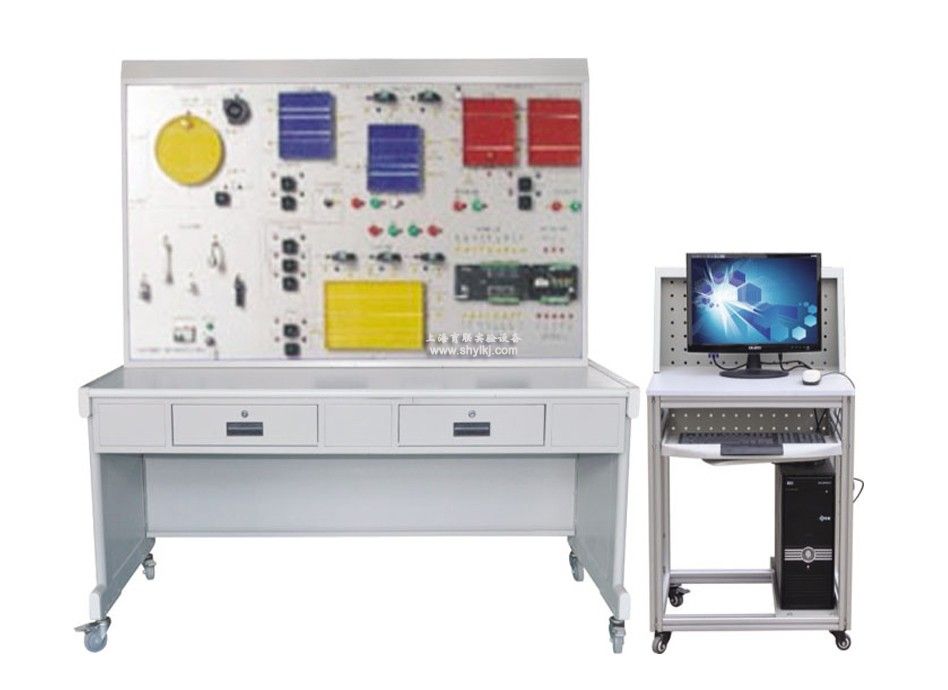

SHYL-LYL2型楼宇给排水监控系统实训装置

SHYL-LYL2型楼宇给排水监控系统实训装置

一、楼宇给排水监控系统实训装置装置组成：

本实验实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。

二、楼宇给排水监控系统实训装置系统实训功能：

能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

1、给排水模拟板：

大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板，要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。

2、HW500DDC控制器：

配置： DO配17个点、DI配8个点。

3、P4服务器电脑：

内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器：

采用工程实际主流应用的全真水位传感器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。

三、楼宇给排水监控系统实训装置技术指标：

工作电压：单相三线220V±5%  50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

可扩展，可兼容，LON总线通讯方式

输出，8点、IO/DO   输入，17点AI/DI

信号方式；干触点/0-20MA/0-10A/发10K

四、楼宇给排水监控系统实训装置实训项目

楼宇给水自动监控

1、按线路图将各部分连线操作实训；

2、高区水箱水位自动控制操作实训；

3、中区水箱水位自动控制操作实训；

4、水泵3和水泵5的定时切换操作实训；

5、蓄水池水位自动控制操作实训；

6、故障状态下系统的运行操作实训；

7、手/自动状态下系统的运行操作实训；

8、观察水泵的累计运行时间操作实训；

9、线路故障的判断与处理实训；

10、操作错误的判断与纠正实训。

楼宇排水自动监控

11、按线路图将各部分连线操作实训；

12、污水泵启／停控制操作实训；

13、故障状态下系统的运行操作实训；

14、手/自动状态下系统的运行操作实训；

15、观察水泵的累计运行时间操作实训；

16、线路故障的判断与处理实训；

17、操作错误的判断与纠正实训。

楼宇气压给水自动监控

18、按线路图将各部分连线操作实训；

19、水泵启/停自动控制操作实训；

20、空压机的起停控制操作实训；

21、故障状态下系统的运行操作实训；

22、手/自动状态下系统的运行操作实训；

23、观察水泵的累计运行时间操作实训；

24、线路故障的判断与处理实训；

25、操作错误的判断与纠正实训。

楼宇热水给水自动监控

26、按线路图将各部分连线操作实训；

27、热水器冷水阀启/闭自动控制操作实训；

28、电加热器通/断自动控制操作实训；

29、热水箱补水泵启/停自动控制操作实训；

30、故障状态下系统的运行操作实训；

31、手/自动状态下系统的运行操作实训；

32、观察水泵的累计运行时间操作实训；

33、线路故障的判断与处理实训；

34、操作错误的判断与纠正实训。

35、五种液位传感器的安装与连接操作实训；

36、线路故障的判断与处理实训；

37、操作错误的判断与纠正实训。
