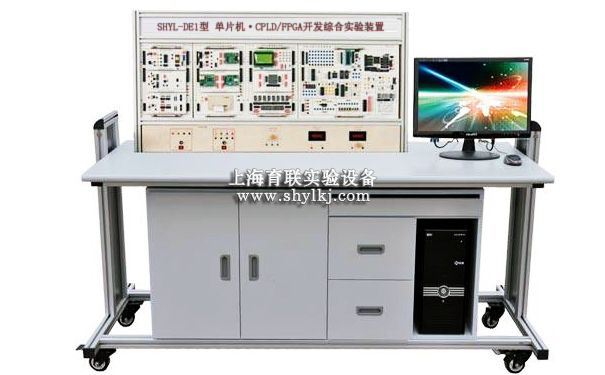

SHYL-DE1型 单片机·CPLD/FPGA开发综合实验装置

SHYL-DE1型 单片机·CPLD/FPGA开发综合实验装置

SHYL-DE1型 单片机·CPLD/FPGA开发综合实验装置

一、单片机·CPLD/FPGA开发综合实验装置 产品概述

针对各高等院校须同时开设“单片机”和“CPLD/FPGA”教学的需求,单片机· CPLD/FPGA开发综合实验装置”。它集MCS-51单片机、CPLD/FPGA及综合等技术于一体,提供了优化的软件和硬件集成资源,适合“单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学大纲的要求,实验系统提供了丰富的硬件接口电路和功能模块,并提供各种接口电路的应用范例和测试程序以及详细的应用说明,帮助用户快速地掌握这些接口的应用方法,是各高等院校开展单片机、CPLD/FPGA教学、课程设计、电子设计竞赛及科研开发的理想设备。

二、单片机·CPLD/FPGA开发综合实验装置 系统特点

1、MCS-51单片机系统

丰富的接口电路,这些单片机接口电路涵盖了MCU的各个应用领域,并能够提供用户

领先的应用和设计的方法。CPU芯片引脚引出,可以任意的连接自己的实际应用系统。配有专业的SY-3000型高性能MCS-51硬件仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。

2、CPLD/FPGA系统,包含数字和模拟EDA系统

数字EDA系统配有Altera公司的EP1K30器件,具有30000门的FPGA芯片,可兼容多种电压内核芯片。也可配置Lattice公司的ISPLSI1032E器件,具有6000门的CPLD芯片。

模拟EDA系统配有Lattice公司的ispPAC系列器件,配套专用编程下载线和下载软件。

3、可选配C8051F020单片机模块,配备EC5仿真器。

4、可选配我公司专利产品DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、单片机·CPLD/FPGA开发综合实验装置 技术性能

1、输入电源:单相三线220V±10%  50HZ

2、工作环境:温度-10℃~+50℃  相对湿度<85%(25℃)  海拔<4000m

3、绝缘电阻:大于3MΩ

4、装机容量:小于0.5Kva

5、外形尺寸:135cm×60clm×140cm,以产品实物为准

四、单片机·CPLD/FPGA开发综合实验装置 系统配置

1.控制器单元挂箱:挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验,挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下:

(1)    8155接口模块

(2)    8255接口模块

(3)    8279键盘显示接口模块

(4)    8253可编程定时器模块

(5)    MAX813硬件看门狗模块

(6)    I2C EEROM模块

(7)    8250模块

(8)    8251模块

(9)    AT24C02存储器模块

(10)PCF8563日历时钟模块

(11)单次脉冲模块

(12)93C46串行EEPROM模块

(13)红外线收发模块

(14)DS18B20数字温度传感器模块

(15)开关量输入模块

(16)关量输出模块

控制器单元挂箱支持CPU模块和译码模块:

模块名称

  功能指标

51系列CPU模块

支持80C31、80C51,含32K SRAM、64K ROM组成数据总线、地址总线和控制总线

Cygnal51CPU模块(选配)

采用美国Cygnal公司的嵌入式单片机C8051F020芯片,含32K SRAM,组成数据总线、地址总线和控制总线

译码模块

采用LATTICE公司的ispLSI1016E完成整个系统的译码工作

2.信号转换单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和控制器单元挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

8位并行AD模块

由AD0809模数转换电路组成8路8位AD。

8位并行DA模块

由两只DA0832数模转换电路组成2路8位DA。

12位并行AD模块

由AD574模数转换电路组成12位AD。

12位并行DA模块

由TLV5613数模转换电路组成12位DA。

I/O 扩展模块

由两块74LS244芯片扩展成16路并行输入电路。

由两块74LS273芯片扩展成16路并行输出电路。

用74LS164芯片组成串转并输出电路。

用74LS165芯片组成并转串输入电路。

转换模块

用LM311实现V/F电路和F/V电路

用TLC549芯片组成串行AD转换电路。

用TLC5615芯片组成串行DA转换电路。

3.通信与打印机单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接,打印机装在挂箱的底板上。

挂箱支持的模块:

模块名称

功能指标

RS232/RS485/CAN总线通信模块

由MAX232芯片组成RS232通信电路,MAX485芯片组成RS485通信电路。

由SJA1000芯片和TJA1050芯片组成CAN总线电路。

USB通信模块

由1581芯片组成USB2.0通信模块

网络控制器模块

采用RTL8019AS芯片

微型打印机(选配件)

微型打印机

4.显示与键盘单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

静态显示模块

由74LS164芯片驱动

动态显示模块

采用8位8段LED数码管。

液晶显示模块

提供128*64点阵的液晶显示屏

CPLD模块

采用LATTICE公司1032芯片

4*4行列式键盘

公共键盘

、对象挂箱(一) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

继电器模块

由两个5V继电器、2个12V继电器和2个24V继电器组成。

光耦隔离模块

由3个TLP521-4芯片组成12入12出。

LED显示模块

用16个LED灯组成逻辑电平测试电路

开关量模块

用16个按键组成高低电平输出电路

6、对象挂箱(二) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

IC卡读写模块

I2C总线实现IC卡的读写及识别

直流电机

带驱动小直流电机,测速部分由1个霍尔传感器组成

步进电机

采用四相步进电机,带驱动电路

交通灯模块

采用16个LED灯和四位数码管组成。

语音处理模块

采用1730专用语音芯片组成

PWM调制模块

由324运放芯片组成,用于小直流电机调速

7、 EDA 挂箱(一)(数字EDA系统CPLD/FPGA)

模块名称

功能指标

CPLD器件:Lattice1032E(默认)

Lattice公司6000门CPLD

FPGA器件:EP1K30(选配件)

Altera公司30000门FPGA

VGA接口

VGA接口,接显示器做彩条信号实验

PS/2键盘接口

PS/2键盘接口逻辑设计

、 EDA 挂箱(二)(模拟EDA系统)

LATTICE ispPAC系列器件IspPAC10及相关外围、下载电路。



五、单片机·CPLD/FPGA开发综合实验装置实验项目

1、MCS-51单片机实验项目:

软件部分实验:

1.清零程序田

3.拼字程序

5.数据排序实验

7.无符号双字节快速乘法子程序

9.多分支程序

2.拆字程序

4.数据区传送子程序

6.查找相同数据个数

8.多分支程序

10.电脑时钟实验

硬件部分实验:

1.P1口亮灯实

3.P3.3口输入,P1口输出实验

5.8255 A、B、C口输出方波实验

7.8255控制交通灯

9.并行ADC 0809转换实验

11.8279键盘显示实验

13.微型打印机实验

15.语音芯片ISD173控制实验(录音)

17.继电器控制实验

19.8253方波实验

21.16*16 LED点阵显示实验

23.8250可编程异步通讯接口实验

25.单片机RS232/485串行发送实验

27.DS18B20单总线温度测量实验

29.串行A/D TLC549转换实验

31.PCF8563  I²C日历时钟实验

33.PWM脉宽调制实验

35.74LS165并串转换

37.AT24C02  I2C总线存储器读写实验

39.电子音乐演奏实验

41.以太网TCP/IP协议接口实验

43.LM331 F/V转换实验

45.AD574 12位并行模数转换实验

47.4*4行列式键盘实验

49.8位动态显示器实验

51.模拟十字路口交通灯实验

2.P1口转弯灯实验

4.工业顺序控制实验

6.8255 PA口控制PB口

8.简单I/O扩展实验

10.并行DAC 0832转换实验

*12.通用打印机实验

14.I2C储存卡读写实验

16.语音芯片ISD1730控制实验(放音)

18.步进电机控制

20.小直流电机调速实验

22.128*64 LCD液晶显示实验

24.8251可编程通讯接口实验

26.单片机RS232/485串行接收实验

28.红外线遥控收发实验

30.串行10位D/A TLC5615转换实验

32.MAX813看门狗实验

34.74LS164串并转换

36.LM331 V/F转换实验

38.串行存储芯片93C46读写实验

40.CAN总线通讯接口实验

42.USB2.0通讯接口实验

44.LM331 V/F转换实验

46.TLV5613 12位并行数模转换实验

48.8位静态显示器实验

50.光耦隔离模块实验

2.CPLD/FPGA模块实验

基本实验:

1、七人表决器

3、BCD码加法器

5、格雷码变换器

7、设计74LS160功能模块计数器

9、可控脉冲发生器

11、语字母显示实验

13、序列检测器

15、正负脉冲数控调制发生器

2、四位加法器

4、格雷码变换器

6、触发器(D,JK)

8、多模加减计数器

10、简易数码锁

12、八位乘法器

14、可变模16位加法计数器

16、秒表设计实验

模块实验:

17、A/D 0809模数转换器实验

19、(19)步进电机控制实验

21、16*16 LED点阵显示实验

23、4*4键盘扩展实验

25、电子音乐演奏实验

27、RS232串口接收实验(RECEIVE)

29、异步串口通讯(UART)

31、波形发生器实验

18、D/A 0832数模转换器实验

20、小直流电机转速控制

22、VGA接口彩条信号实验

24、128*64 LCD液晶显示实验

26、RS232串口发送实验(SEND)

28、PS/2键盘接口逻辑设计

30、串行A/D转换实验TLC549

32、存储器读写实验

 模拟EDA实验:

33、IspPAC10增益的设定与调整

35、IspPAC10二阶滤波器的实现

37、IspPAC10在Single-Ended中的应用

34、IspPAC10增益的放大与衰减

36、IspPAC10电桥测量实验

38、IspPAC10实现温度监测
