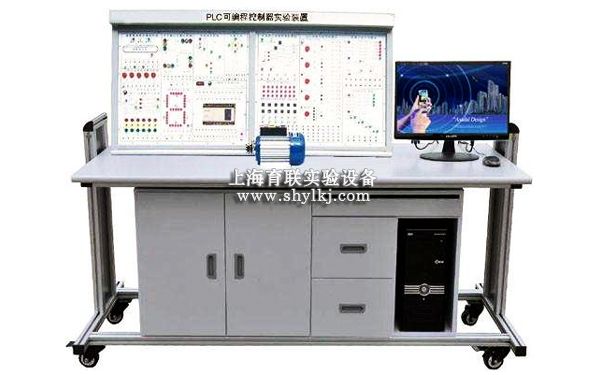

SHYL-SW91型 PLC可编程控制实验装置（卧式）

SHYL-SW91A型 PLC可编程控制实验装置（卧式）

一、PLC可编程控制实验装置 概述

   “SHYL-SW91A型 PLC可编程控制器实验装置”是为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程设计。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种可编程控制器教材，从中精选出典型性的可编程控制器实验项目，配有三相鼠笼异步电机，完成相关电气控制实验项目。

二、PLC可编程控制实验装置 特点

1、可靠性、灵活性强 提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有过压保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验，灵活方便。

2、直观性强 面板布局合理、图线清晰分明，板上印有必需的文字说明，在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。

3、采用先进、易用的PLC 配备日本三菱FX1N-40MR型可编程控制器（用户也可选择其他品牌控制器，价格另仪）。

4、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

三、PLC可编程控制实验装置 技术性能

1、输入电源：三相四线～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔＜4000m

3、装置容量：＜250VA

4、重量：80Kg

5、外形尺寸：117×73×130cm3

四、PLC实验装置基本实验项目

本实验装置提供以下实验项目：

1．可编程控制器的基本指令编程练习

2．LED数码显示控制

3．装配流水线的模拟控制

4．天塔之光模拟控制

5．步进电机运动控制（实物）

6．直线运动控制系统

7．运料小车控制模拟

8．十字路口交通灯控制

9．四层电梯控制系统的模拟

10．三相鼠笼式异步电动机点动控制和自锁控制（实物）

11．三相鼠笼式异步电动机联锁正反转控制（实物）

12．三相鼠笼式异步电动机带延时正反转控制（实物）

13．三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物）

14．水塔水位的控制模拟 15．装配流水线的模拟控制

16．液体混合装置控制的模拟

17．机械手动作的模拟

18．传送带的模拟

19．自动配料系统控制的模拟

20．轧钢机控制系统模拟

21．邮件分拣系统模拟

22．自动售货机的模拟控制

23．加工中心的模拟控制MCGS组态棒图实验教学

24．利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学。

25．针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验。

SHYL-SW91B型 网络型PLC可编程控制实验装置

一、网络型PLC可编程控制实验装置概述

    PLC可编程控制实验装置是依据“可编程控制器技术”、“可编程控制器及其应用”教学实验大纲的要求，针对各院校对该类教学实验设备的需求和建议而开发的实验设备。主机选用日本三菱的FX2N-48MR型可编程序控制器和通信模块（用户也可以选择其他品牌的控制器，西门子、欧姆龙）。它在保留了“SHYL-SW91A型”的所有优点外，还具有以下鲜明特点：

  1、组态棒图网络教学　采用MCGS工控组态软件，打开软件编辑环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。

  2、PLC主机网络实验教学 该实验装置具有两种通信模式：①、1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信；②、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。

  3、实验室局域网实验教学，假如每套“PLC实验装置”均配上电脑，可构成PLC实验室局域网，进行网络化教学实验。

  4、层次实验教学及研究生实验　除了以上常规及网络实验教学外，还能进行本科生毕业设计及研究生实验教学。

  5、实验桌 为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

二、网络型PLC可编程控制实验装置基本实验项目

  本实验装置提供以下实验项目：

1．可编程控制器的基本指令编程练习

2．LED数码显示控制

3．装配流水线的模拟控制

4．天塔之光模拟控制

5．步进电机运动控制（实物）

6．直线运动控制系统（实物）

7．运料小车控制模拟

8．十字路口交通灯控制

9．五层电梯控制系统的模拟

10．三相鼠笼式异步电动机点动控制和自锁控制（实物）

11．三相鼠笼式异步电动机联锁正反转控制（实物）

12．三相鼠笼式异步电动机带延时正反转控制（实物）

13．三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物）

14．水塔水位的控制模拟
15．液体混合装置控制的模拟

16．机械手动作的模拟

17．四节传送带的模拟

18．自动配料系统控制的模拟

19．轧钢机控制系统模拟

20．邮件分拣系统模拟

21．自动售货机的模拟控制

22．加工中心的模拟控制MCGS组态棒图实验教学

23．利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学。

24．针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验
