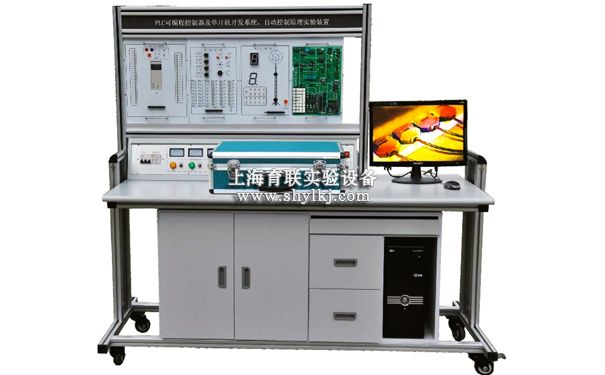

SHYL-S91B PLC可编程控制器、单片机实验开发与自动控制实验系统实验台

SHYL-S91B PLC可编程控制器、单片机实验开发与自动控制实验系统实验台

一、PLC可编程控制器、单片机实验开发与自动控制实验系统实验台概述

本实验台是在“PLC可编程控制器实验系统”的基础上增加“单片机实验开发系统”和“自动控制理论实验系统“，做到一机多用、资源共享、便于管理，单片机实验开发系统可完成51/96/8088等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上，增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，既可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MCS-96单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所需的工作量，节约了课堂时间，从事单片机应用开发教学实验的科研人员根据各自的实际需要选择使用该实验系统，可帮助使用者以追短的时间准确有效地完成开发与实验任务。全套装置设计合理。

自动控制理论实验系统是配合院校开设自动化类专业的“自动控制理论” 、“过程控制”、“自动控制系统”、“化工自动化”、“计算机控制”等课程而设计的小型电子实验模拟教学实验装置，使用简单、方便、参数选择范围大，可灵活地对控制系统进行电子模拟。全套装置设计合理、功能强大、操作简单方便。

 二、PLC可编程控制器、单片机实验开发与自动控制实验系统实验台系统构成

1、PLC可编程控制器实验模块：

1 交通信号灯PLC自动控制

2 搅拌器的PLC自动控制

3 LED数码管显示PLC自动控制

4 四层电梯的PLC自动控制

5 加工中心刀具库选择控制

6 艺术彩灯造型的PLC控制

7 电机的自动控制

8 步进电机的PLC控制

9 模拟电视发射塔

10 自动送料装车系统

11 自动售货机

12 自动成型系统

13 水塔自动供水系统

14 邮件自动分拣系统

15 自动洗衣机系统

16 电镀系统

2、PLC可编程控制器实验台

◆交流电源输入区

◆PLC主机

◆LED发光管、指示灯

◆输出负载指示

◆输入模拟开关（按钮和开关）

◆LED数码管 、蜂鸣器

◆支流稳压电源5V1A，24V2A

◆PLC输入 、输出端口

◆直流电机、继电器

3、实验操作桌

4、51/96/8088三合一单片机实验开发系统

5、自动控制原理实验系统：由多个运算单元、信号源、复位键、稳压源组成。

三、实验内容

1、PLC可编程控制器实验系统

1)与、或、非逻辑功能实验

2)定时器、计数器功能实验

3)跳转、分支功能实验

4)移位寄存器实验

5)数据处理功能实验

6)微分、位操作实验

7)交通信号灯PLC自动控制实验

8)搅拌器的PLC自动控制实验

9)LED数码官显示PLC自动控制实验

10)四层电梯的PLC自动控制实验

11)加工中心刀具库选择控制实验

12)艺术彩灯造型的PLC控制实验

13）电机的自动控制实验

14）步进电机的PLC控制实验

15）模拟电视发射塔实验

16)自动送料装车系统控制实验

17)自动售货机实验

18)自动成型实验

19)水塔自动供水控制系统实验

20)邮件自动分拣实验

21)自动洗衣机控制系统模拟实验

22）电镀过程控制实验

单片机实验开发系统

CJ系列单片机MCS-51实验内容

软件实验

实验一 清零程序

实验二 拆字程序

实验三 拼字程序

实验四 数据区传送子程序

实验五 数据排序

实验六 查找相同数个数

实验七 无符号双字节快速乘法子程序

实验八 多分支程序

实验九 脉冲计数(定时／计数器实验)

实验十 脉冲计数／秒(定时，计数器综合实验)

实验十一 电脑时钟(定时器、中断综合实验)

硬件实验

实验一 PI口亮灯实验

实验二 PI口转弯灯实验

实验三 P3.3口输入，PI口输出

实验四 工业顺序控制

实验五 8255 ABC口输出方波

实验六 8255PA口控制PB口

实验七 8255控制交通灯

实验八 简单I/O扩展

实验九 A/D转换实验

实验十 D/A转换实验

实验十一 8279键盘显示实验

实验十二 通用打印机

实验十三 微型打印机打印字符、典线、汉字

实验十四 TV-G显示接口板(一)

实验十五 TV-G显示接口板(二)

实验十六 TV-G显示接口板(三)

实验十七 电子音响

实验十八 继电器控制

实验十九 步进电机控制

实验二十 8253方波

CJ系列单片机MCS-96实验内容

软件实验

实验一 清零程序

实验二 拆字程序

实验三 拼字程序

实验四 数据区传送子程序

实验五 数据排序

实验六 查找相同数个数

实验七 无符号双字节快速乘法子程序

实验八 多分支程序

 硬件实验

实验一Pl口亮灯实验

实验二Pl口转弯灯实验

实验三P3.3口输入，Pl口输出

实验四工业顺序控制

实验五8255 ABC口输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八 简单I/O扩展

实验九A/D转换实验

实验十D/A转换实验

实验十一8279键盘显示实验

实验十二 通用打印机

实验十三TV-G显示接口板

实验十四继电器控制

实验十五8253方波

实验十六步进电机控制

 3、自动控制理论实验开发系统：

（1）典型线型环节的模拟

（2）二阶系统的阶跃响应

（3）三阶系统的频率响应

（4）线性系统稳定性的研究

（5）控制系统的校正

（6）典型非线性特性

（7）非线性控制系统特性分析

友情提示：

一、⑴确认 PLC可编程控制器、单片机实验开发与自动控制实验系统实验台 的型号;⑵PLC可编程控制器、单片机实验开发与自动控制实验系统实验台的规格;⑶PLC可编程控制器、单片机实验开发与自动控制实验系统实验台的参数配置。

二、如已选定上海育联实验设备制造有限公司的PLC可编程控制器、单片机实验开发与自动控制实验系统实验台的型号，请按型号直接向我司销售部订购。

三、如需了解更多信息，请致电：021-62987919 ,我们将由专业技术人员为您提供有关的技术问题。

四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
