一、机床夹具设计陈列柜概述
机床夹具设计陈列柜是按**机械工业部蔡光耀、薛源顺，李庆寿等编教材教学大纲设计一套《机床夹具》陈列柜，主要从机械加工工艺系统各环节的几何关系，阐述夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨机床夹具发展方向。其中对通用可调和成组夹具、组合夹具、自动化夹具等作了初步介绍。
二、 机床夹具设计陈列柜技术规格：

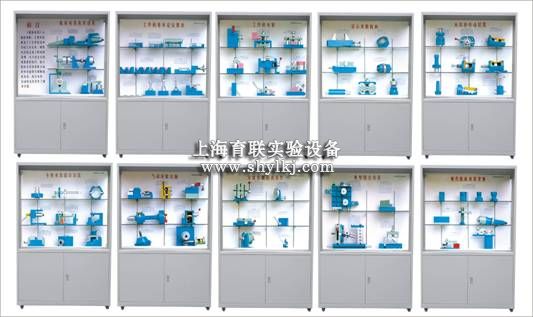

1、全套陈列柜由十个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1850㎜；尺度比例设计符合人机工程要求.
2、陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为高密度板，承载性好；并配合相应的图文资料。
3、柜内上部有陈列柜名称，方便识别；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档；
5、柜底装有万向轮，方便移动。
6、模型材料采用有机玻璃与工程塑料制作。
三、机床夹具设计陈列柜各陈列柜内容
序号和名称 | 陈列柜内模型内容 |
第一柜 机床夹具及其功用 | 车具的工作原理、钻模的工作原埋、铣床夹具的工作原螺、液压铣键槽夹具、弹簧心轴、车床,改拉床的夹具 |
第二柜 工件的基本定位要求 | 平面几何体的六点定位、轴类几何体的六点定位，盘类几何体的六点定位、轴类工件定位时支，承点的布置、支承板(5件)、可调支承 (3件)、辅助支承、v形块的结构形式(4件)。v形块的应用 |
第三柜 工件的夹紧 | 双向夹紧工件的压板机构、自夹结构、斜楔组合夹紧机构。螺旋夹紧机构、钩形手转位压板。**自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构 |
第四柜 定心夹紧机构 | 虑钳式定心夹紧机构(a)、虎钳式定心夹紧结构、斜楔一滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴(a)、弹簧夹头和心铀(b)、v形弹性盘定心机构(a)v形弹性盘定心机构 (b) |
第五柜 夹具的传动装置 | 固定式双作用活塞式气瓢(a)、固定式双柞用活塞式气缸 (b)，车床用固定式气缸、气动用管接头(a)、气动用管接头 (b)、气动用管接头 (c)、手动转阀。导气接头的结构、脚踏式气阀。 |
第六柜 专用夹具的设计方法 | 主轴连接式车具(a)、主轴连接式车具(b)、固定式钻模、翻转式钻模，双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、钻床夹具的装配 |
第七柜 气动夹紧实例 | 气动夹紧装置、调速器、气动卡盘的传动装置。活塞式分离传动部件。固定在床头箱前端上的气动夹具、单向作用薄膜气缸。活塞式组合气缸 |
第八柜 分度装置的夹具件 | 立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构(a)、分度对定机构的手动操纵机构(b)。分度对定机构的手动操纵机构(c)、使用钻床夹具加工均布小孔 |
第九柜 典型组合夹具 | 模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具。钻床半自动化夹具 |
第十柜 现代机床夹具发展 | 按零件相似归组（4件） 通用可调钻模、成组车床夹具、快速调整机构（A）快速调整机构（B）斜楔夹紧机构 |
