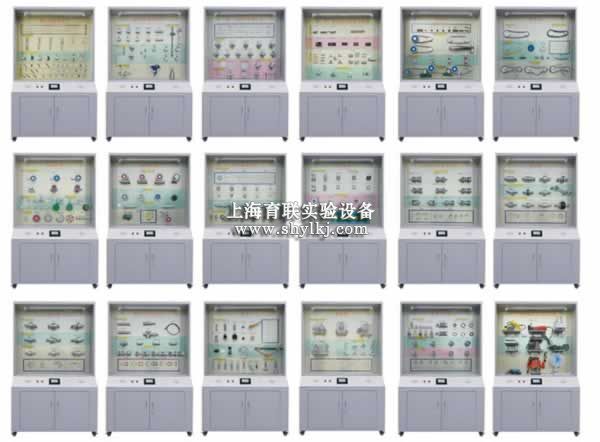

YL-813型精选型《机械零件设计》示教陈列柜

第一柜

螺纹联接的类型

A、螺纹的类型(8种)：粗牙普通螺纹、细牙普通螺纹、圆柱螺纹、圆锥螺纹、圆锥管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹、左旋螺纹、右旋螺纹；B、螺纹联接基本类型(8种)：螺栓联接、双头螺柱联接、螺钉联接2种、紧定螺钉联接、吊环螺钉联接、T型槽螺钉联接、地脚螺栓联接；C标准联接件(22件)

第二柜

螺纹联接的应用与设计

A、螺纹联接应用(4件): 台式虎钳、千斤顶、螺杆原位回转，螺母直线移动、螺旋压力机；B、螺纹联接防松(10件)：对顶螺母、弹簧垫圈、自锁螺母、槽形螺母和开口销、止动垫片、串联钢丝、**放松（焊接）、铆合防松、冲点法防松、圆螺母用带翅垫片；C、螺纹联接预紧(2件)：指针式扭力扳手、预置式定力扳手；D、提高强度措施(14件)：腰状杆螺栓、空心螺栓、弹性元件、软垫片密封、密封环密封、悬置螺母、环槽螺母、内斜 螺母、均载螺母、球面垫圈、腰环螺栓连接、凸台、沉头座、斜面垫圈

第三柜

键、花键和无键联接

A、键联接类型(10件)：普通平键连接(圆头)、普通平键连接(平头)、普通平键连接（单圆头)、楔键连接(普通楔键)、楔键连接(钩头楔键)、滑键连接(a)、滑键连接(b)、导向平键连接、半圆键连接、切向键连接；B、花键联接类型（3件）：矩形花键连接、渐开线花键连接、三角形花键连接；C、无键联接类型(2件)：型面连接、六角形无键连接；D、销联接类型(11件)：联接销2件、圆柱销、槽销应用、圆锥销、圆锥销应用、开尾圆锥销、螺尾圆锥销、内螺纹圆锥销、开口销应用、安全销

第四柜

铆、焊、胶接和过盈配合联接

A、铆接(10件)：常用的铆钉在铆接后的七种形式、搭接、单盖板对接、双盖板对接；B、焊接(5件)：正接角焊缝、搭接角焊缝、对接焊缝、卷边焊缝、塞焊缝、坡口形式；C、胶接(23件)：板件接头9种、角接头5种、圆柱形接头4种、锥形及盲孔接头3种、螺纹接套与管件胶接、蒙皮与型材胶接；D、过盈配合联接（4件）：圆柱面过盈连接、过盈构件的结构、轴与轴承、齿轮的过盈连接、组合蜗轮过盈连接

第五柜

   带传动

A、带的各种类型：七种V带的截面尺寸、V型带、活动V型带、同步齿形带、多楔带、平皮带、帆布带、平胶带；B张紧装置（3件）：滑道式定期张紧装置、带 的自动张紧装置、张紧轮装置；C、带轮结构：实心轮、腹板轮、孔板轮、轮辐轮

第六柜

 链传动

A链传动类型(2件)：链传动、链传动的速度分析；

B链轮结构(4件)：整体式、孔板式、焊接式、装配式；

C链轮张紧(3件)：自动张紧、压板张紧、定期张紧；

第七柜

 齿轮传动

A.齿轮传动基本类型(6件)：直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动、齿轮齿条传动、直齿圆锥齿轮传动、曲齿圆锥齿轮传动；B、失效形式(照片5张)；C、受力分析(3件)：直齿圆柱齿轮传动受力分析、斜齿轮的受力分析、直齿锥齿轮的受力分析；D、齿轮结构(6件)：齿轮轴、实心齿轮、腹板式齿轮、腹板式锥齿轮、孔板式齿轮、轮辐式齿轮

第八柜

  蜗杆传动

A、蜗杆传动类型(3件)：圆柱蜗杆传动、圆弧面蜗杆传动、啊基米德蜗杆传动；B、蜗杆结构(2件)：车制式蜗杆、铣制式蜗杆；C、蜗轮结构(4件)：整体式蜗轮、齿圈式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮；D、受力分析(1件)及挂图：蜗杆传动的受力分析

第九柜

  滑动轴承

A、向心滑动轴承(5件)：对开式径向滑动轴承、整体式径向滑动轴承、剖分斜滑动轴承、调心式滑动轴承、锥形表面滑动轴承；B、推力滑动轴承(4件)：空心式、实心式、单环式、多环式；C、轴瓦结构(6件)；D、动压轴承工作情况；E、静压轴承(1件)

第十柜

滚动轴承类型

A、类型代号表；B、滚动轴承类型(10件)；C、直径代号对比(2件)；D、轴承工作情况(2件)；E、滚动轴承结构(7件)；

第十一柜

滚动轴承装置设计

A轴承装置典型结构(10件)：两端固定的支承结构、采用深沟球轴承的两端固定方法、两角接触球轴承组合、一端固定,一端游动支承方案之一、一端固定，一端游动支承方案之二、两端游动的支承结构、圆锥滚子轴承正装组合、圆锥滚子轴承反装组合；B、轴承预紧(4件)；C、轴承内圈轴向固定方法（4件）；D、轴承外圈轴向固定方法（3件）；

第十二柜

联轴器

A、固定式刚性联轴器(4件)：YL型凸缘联轴器、YLD型凸缘联轴器、套筒联轴器、夹壳联轴器；B、可移式刚性联轴器(4件)： 十字滑块联轴器、滚子链联轴器、十字轴式万向联轴器、鼓形齿式联轴器；C弹性联轴器(6件)：弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、梅花形弹性联轴器、挠性爪型联轴器、星形弹性联轴器；

第十三柜

离合器

A、牙嵌离合器(2件)：牙嵌离合器、内齿啮合式离合器；B、牙嵌图；C、摩擦离合器械(3件)：单盘摩擦离合器、多盘摩擦离合器、锥形摩擦离合器；D、特殊离合器(3件)：滚柱式定向离合器、滚珠安全离合器、离心离合器

第十四柜

    轴的分类

A、轴的类型(5件)：光轴、阶梯轴、空心轴、曲轴、钢丝软轴；B、轴的零件定位(7件)：套筒固定、圆螺母定位、紧定螺钉固定、弹性挡圈定位、锁紧挡圈定位圆、锥形轴端定位、轴端挡圈固定；C、结构工艺学(5件)：轴肩过渡结构(圆角半径)、轴肩过渡结构(内凹圆角)、轴肩过渡结构(加装隔离环)、砂轮越程槽、螺纹退刀槽

第十五柜

  轴的设计

A、轴的结构设计(3件)；B、轴的典型结构(4件)：C、轴的计算(3图)

第十六柜

 弹簧

A、弹簧类型(12类)；B、弹簧应用例(5件)；C、圆柱螺旋弹簧(8件)； D、其它类型弹簧(4件)

第十七柜

减速器

A、减速器类型与结构(6台)：1单仍圆柱齿轮减速器、2单级圆锥齿轮减速器、3单极蜗杆减速器、4双级圆柱减速器、5圆柱圆锥减速器、6蜗杆齿轮减速器；

B、减速器附件(8件)

第十八柜

润滑与密封

A、润滑用油杯（8件）：B、密封应用（1件）：C、标准密封件（12件）D、接触式密封（4件）：E非接触式密封（4件）
