SHYL-XW1型 零件形位误差测量组合实训装置

SHYL-XW1型 零件形位误差测量组合实训装置

 一、产品组成及功能

本装置是根据《公差配合与技术测量》课程的基本教学要求，精心设计的一套零件形位误差检测组合训练产品。它由检测零件、组合跳动仪、组合测微仪、配套图纸及实训指导书组成。其目的是通过零件形位误差的检测，加深学生对形位误差及形位公差基本概念的了解，掌握形位误差测量的方法的技能，为公差配合在后续课程中的应用奠定扎实的基础。具体功能有以下三点：1、形位误差测量训练；2、合格形位判断训练；3、形位误差分析训练。

二、产品特点

1.项目实际化：以真实零件为检测对象，以实际量具为检测手段；

2.功能系统化：形位误差测量、合格形位判断、形位误差分析三位一体训练模式；

3.学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；

4.教学标准化：配套的标准图纸、指导书，教和学都十分方便、教学显著；

5.管理便利化：检测零件、测量工具、标准图纸及指导书均放在一个精制的箱子里，管理十分方便。

三、技术性能

1.外形尺寸：410mm×310mm×100mm

2、便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)

四.基本配置

1.精密检验零件：齿轮测量组合（7级）、圆度（圆柱度）测量组合（7级）、直线度测量组合（7级）、平面度（平行度）测量组合（7级）、垂直度测量组合（7级）、对称度测量组合（7级）、跳动测量组合（7级）

2.精密测量工具：

一）微型跳动测量仪

1）测量范围长度（50－100mm）.直径（5－80mm，精度（6级）

2）百分表（0－3mm,0.01 mm，1个，）

3）千分表（0-1mm,0.001mm,1个）

4）V型块35X35 mm（1级）

5）测量齿轮（模数1－2.5mm、齿数17－36，（7级）

6）导轨精度：0.01/100mm

二）测微组合仪：

1）测量范围：长度（80－80mm）.，精度（6级）

2）杠杆百分表（0－1mm,0.01 mm，1个）

3）平板精度：（1级）

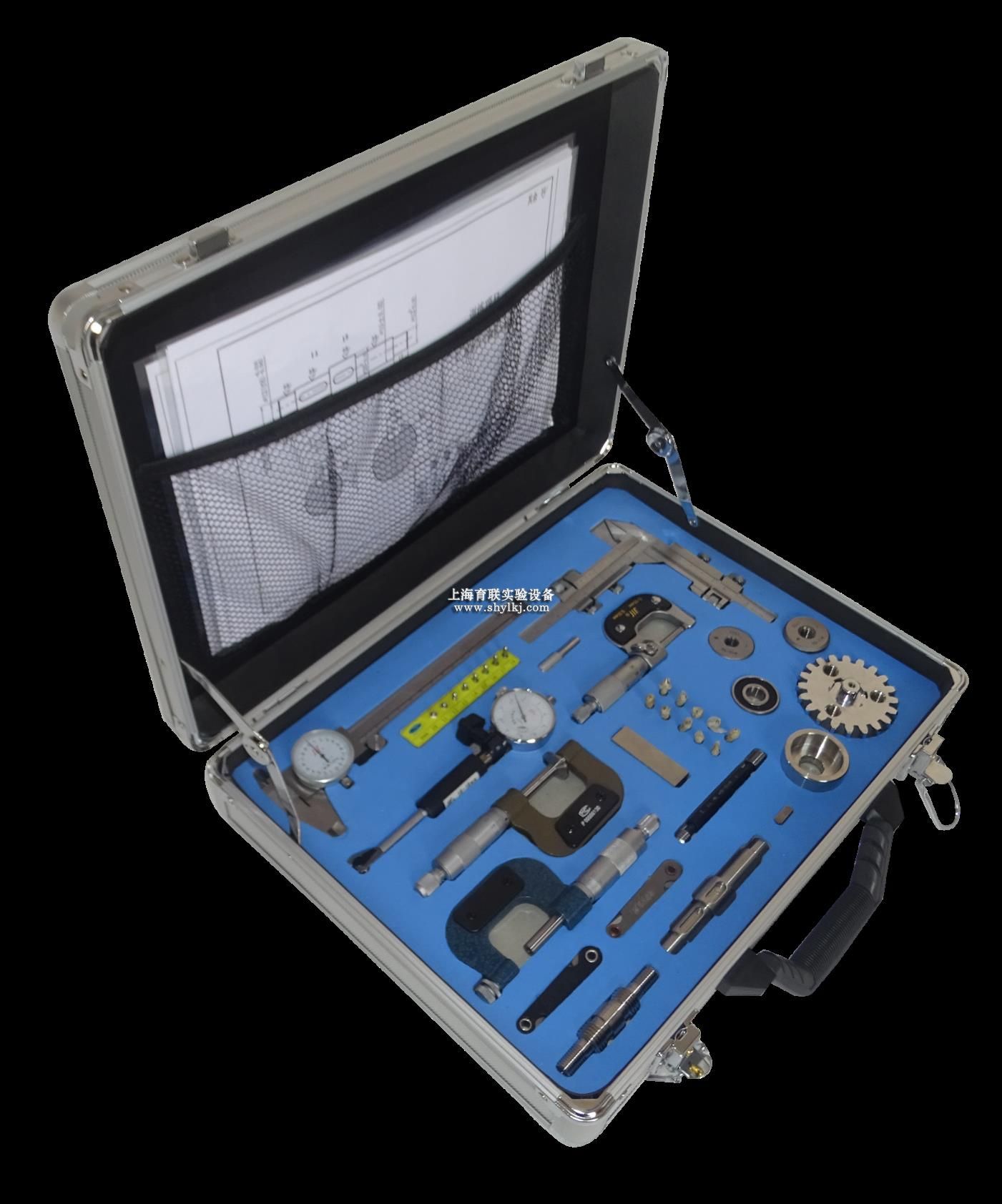

3.实训箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形状和名称；方便摆放和老师对装置清点及管理。

4.实验指导书和实验报告纸质版和电子版各1套

五、实训项目

训练一零件形状误差的测量与检验

训练1-1直线度测量与检验

训练1-2平面度测量与检验

训练1-3圆度测量与检验

训练1-4圆柱度测量与检验

训练二零件位置误差的测量

训练2-1平行度测量与检验

训练2-2垂直度测量与检验

训练2-3同轴度测量与检验

训练2-4径向跳动测量与检验

训练2-5端面跳动测量与检验

训练2-6对称度测量与检验

训练三齿轮形位误差的测量与检验

训练3-1齿圈径向跳动测量与检验

训练3-2齿轮齿向跳动测量与检验
