液压气动实训系统装置

  • SHYL-90D 液压气压传动PLC控制综合实训装置

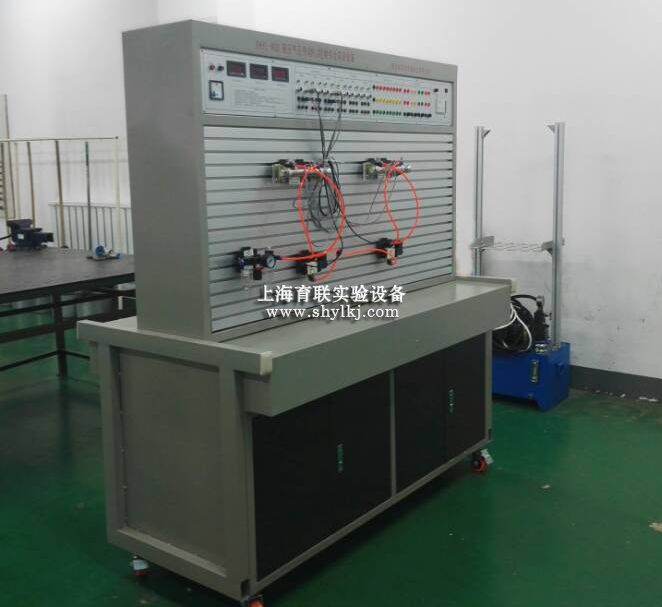

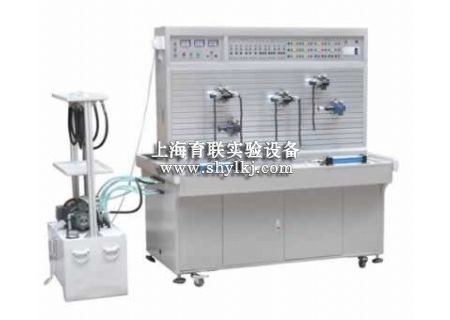

SHYL-90D 液压气压传动PLC控制综合实训装置

SHYL-90D 液压气压传动PLC控制综合实训装置

SHYL-90D 液压气压传动PLC控制综合实训装置

(工业型)

液压气压传动PLC控制综合实训装置 描述:

    液压与气压传动PLC控制综合实训装置采用“合二为一”结构,配备两套实验装置,一套为气动与PLC实训平台,另一套为液压传动与PLC实训平台,且各自配有独立的PLC电气控制实验装置。同一套设备既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验,又可以进行PLC编程及应用控制实验,适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。

液压传动PLC控制实训设备术参数及指标:

    装置集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态监控技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。

液压传动PLC控制实训设备技术参数:

输入电源:三相五线,380V.允差±l0%,50Hz。

装置容量:<2kVA。

变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。

PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出配有控制模块:电源模块,继电器控制模块,控制按钮模块等。

电机:额定电压380V.额定功率0.75kW,绝缘等级B

液压泵站:大容积90L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。

配有中高压液压元件:

液压传动PLC控制实训设备液压元器件清单:

序号

型号/规格

名称

数量

单位

1

2FRM5-31B/15QB

二通流量阀(调速阀)

2

2

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

3

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

4

4WMM6C50BF

二位四通手控换向阀

1

5

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

6

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

7

LI-10B

单向节流阀

1

8

I-10B

单向阀

1

9

Y-10B

先导式溢流阀

1

10

DG-02B

直动式溢流阀

1

11

XYI-25B

先导式单向顺序阀

1

12

J-10B

直先导式减压阀

1

13

IY-25B

液控单向阀

2

14

HED40P15/100Z14L24

压力继电器

2

15


三通

4

16


四通

3

17

MOB40-200

油缸(卧式带杆头)

2

18

YN-100ZQ/10MPa

耐震压力表

1

19


行程开关

4

20

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

21

M16*1.5/8I-W-0.7M(装好快捷接头)

15


22

M16*2.4

O型圈

2

23

11*1.9

O型圈

3

24


电机电源线(制作好)三相四线电线

1

25


油箱铁盘(一个为平一个为弯)

1

26


泵站(油箱)

1

27


液压实验指导书说明书

1

28


PLC编程软件程序光盘

1

29

三菱

编程电缆

1

液压传动PLC控制实训设备可以完成的实训项目:

——可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:

单级调压回路

多级调压回路

减压回路

卸荷回路

进油节流调速回路

回油节流调速回路

旁油节流调速回路

液压缸差动连接的快速运动回路

调速阀短接速度换接回路

调速阀串联的速度换接回路

调速阀并联的速度换接回路

用换向阀的换向回路

用“O”型机能换向阀的锁紧回路

用液控单向阀的锁紧回路

用顺序阀控制的顺序动作回路

用压力继电器控制的顺序动作回路

用行程开关控制的顺序动作回路

用调速阀控制的同步回路

通过组态仿真画面演示及控制的液压控制实验项目:

单级调压回路

多级调压回路

减压回路

卸荷回路

进油节流调速回路

回油节流调速回路

旁油节流调速回路

液压缸差动连接的快速运动回路

调速阀短接速度换接回路

调速阀串联的速度换接回路

调速阀并联的速度换接回路

用换向阀的换向回路

用“O”型机能换向阀的锁紧回路

用液控单向阀的锁紧回路

用顺序阀控制的顺序动作回路

用压力继电器控制的顺序动作回路

用行程开关控制的顺序动作回路

用调速阀控制的同步回路

气动传动PLC控制实训设备技术及指标:

气动元件有气控、电控和手控等方式,气动回路可采用独立的继电器控制单元进行电气控制,也可采用PLC控制;各个气动元件成独立模块,均装有带弹性插脚的底板,在通用铝型材板上构建成各种气动回路:集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护,系统额定压力保护。

气动传动PLC控制实训设备技术参数及基本配置:

输入电源:三相五线,380V,允差±10%,50Hz。

装置容量:<1kVA。

静音空气压缩机:工作电源AC220V,允差±10%,50Hz;电机功率250W:标称容积10L,额定输出气压1Mpa。.

PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出。

配有控制模块:电源模块,PLC控制模块,PLC按钮控制模块。继电器控制模块,控制按钮模块。

气动传动PLC控制实训设备气动元件配置清单:

序号

型号/规格

名称

数量

单位

1

气泵

空气压缩机WY5.2

1

2

QGX25ⅹ100

单作用缸

1

3

QGX25ⅹ100

双作用缸

1

4


旋转气缸

1

5

AC2000

三联件

1

6

AR2000

减压阀(带压力表)

1

7

H210—08

手动换向阀

1

8

4V210-8(DC24V)

单电磁换向阀(二位五通)

2

9

4V220-8(DC24V)

双电磁换向阀(二位五通)

1

10

4V230-8(DC24V)

双电磁换向阀(三位五通)

1

11

4A210—08

单气换向阀(二位五通)

2

12

4A210—08

双气换向阀(二位五通)

2

13

MOV—2

行程阀(机控)

1

14

MOV—3A

行程阀(按钮)

1

15

ST—02

或门型梭阀

2

16

1/4QE—02

快速排气阀

2

17

RE—02

单向节流阀

2

18

1/4

单向阀

2

19


顺序阀

2

20


气容

1

21

PU6ⅹ4

气管

20

22

三菱

编程电缆

1

23


内六角扳手

2

24


螺丝刀

2

25


剪刀

1

26


活动板手

1

27


尖嘴钳

1

28

1/8

消声器(小)

2

29

3/8

消声器(大)

1

30

6

三通(T型三通)

4

31

8—6

三通(Y型减径三通)

1

32

6

四通

2

33

601

L型(螺纹二通)

2

34

602

L型(螺纹二通)

2

35

6

气孔塞头

20

36


液压实验指导书说明书

1

37


PLC编程软件、程序光盘

1

气动传动PLC控制实训设备可以完成的实训项目:

气动基本回路

——可完成40多种气动回路实验(学生也可自行设计搭建其它回路),典型实验如下

——单作用气缸的换向回路;

——双作用气缸的换向回路:

——单作用气缸速度控制回路;

——双作用气缸单向调速回路;

——双作用气缸双向调速回路;

——速度换接回路;

——缓冲回路;

——二次压力控制回路:

——高低压转换回路;

——计数回路;

——延时回路:

——过载保护回路;

——互锁回路;

——单缸单往复控制回路;

——单缸连续往复动作回路。

——直线缸、旋转缸顺序动作回路;

——多缸顺序动作回路:

——双缸、同步动作回路:

一一回缸联动回路;

一一卸荷回路;

一一或门型梭阀的应用回路。

——快速排气阀应用回路;

液压气动实验台
