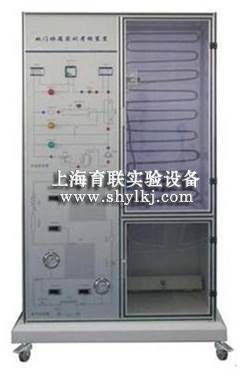

YLJYD-96型 双门电冰箱综合实训考核装置

YLJYD-96型 双门电冰箱综合实训考核装置

YLJYD-96型 双门电冰箱综合实训考核装置

“YLJYD-96型双门电冰箱综合实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求研发的产品。实训装置适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

一、双门电冰箱综合实训考核装置特点

1.实训装置直观展示了直冷式/间冷式冰箱的系统结构、工作原理,可以清楚的看到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。

2.整套实训装置集直冷式、间冷式电冰箱于一体,整个电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。

3.系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际教学接轨。

4.装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。

5.可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。

二、双门电冰箱综合实训考核装置技术参数

1.输入电源:单相三线~220V±10% 50Hz

2.实训装置容量:<0.2kVA

3.外形尺寸:600mm×600mm×1700mm

4.制冷剂类型:600a

5.安全保护:具有漏电流保护装置,安全符合**标准

三、双门电冰箱综合实训考核装置的基本装备

1.实训柜:铁质双层亚光密纹喷塑结构,铝质面板。制冷系统中加入了两个电磁控制阀,用于直冷式与间冷式电冰箱转换时切换不同的蒸发器,同时还可以完成制冷系统的故障模拟实训。管路中设有视液镜,便于观察制冷剂的状态。在实训柜的底层设有一个柜子,用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计,便于观察蒸发器表面结霜、结露情况,冷凝器外置于冰箱后面。

2.直冷/间冷式电冰箱制冷系统配置表:

序号

设备名称及型号

数量

备注

1

1/9匹冰箱制冷压缩机

1台


2

直冷式蒸发器

1套


3

间冷式蒸发器

1套


4

钢丝式冷凝器

1套


5

冷凝风扇

1套


6

照明灯及门开关

1套


7

定时化霜时间继电器

1只


8

补偿电热丝、补偿开关

1套


9

温控器

1套


10

化霜温控器

1套


11

双金属片热保护继电器

1套


12

PTC启动器、重锤启动器

1套


13

毛细管

2根


14

电磁阀

2个


3.交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。

4.交流电流表1只:测量范围0~5A,精度1.5级,用于观测系统启动电流及正常工作电流。

5.温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

6.真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。

7.模拟故障设置箱1个:嵌于实训柜内,用于模拟故障设置,并配有锁。可设置的故障类型有:电源电路、照明电路、化霜电路、压缩机保护电路等。

8.电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

9.实训连接线1套:实训连接线及插座采用防触电结构,使用安全、可靠、防触电。

四、双门电冰箱综合实训考核装置故障说明

编号

故障模拟说明

故障现象

K1

门灯开路

直冷模式下压缩机工作,门灯不亮

K2

复合门开关公共端开路

间冷模式下风机不转且门灯不亮

K3

风扇电机开路

间冷模式下风机不转

K4

门开关开路

直冷模式下门灯不亮

K5

补偿开关开路

直冷模式下温度在低于+5℃时环境下,压缩机无法启动

K6

化霜温控器开路

间冷模式下化霜时,化霜保险丝熔断

K7

WDF温控器H-L两端开路

直冷模式下门灯亮,压缩机不工作

K8

WDF温控器L-C两端开路

直冷模式下门灯亮,压缩机不工作

K9

WPF温控器L-C两端开路

间冷模式下门灯亮,压缩机不工作

K10

化霜时间继电器BW-BK两端开路

间冷模式下门灯亮,压缩机不工作

K11

化霜温度保险丝开路

间冷模式下化霜状态下,化霜不起作用

K12

补偿电热丝开路

直冷模式下温度在低于+5℃时环境下,压缩机无法启动

K13

化霜电热管开路

间冷模式下化霜状态下,化霜不起作用

K14

保护继电器开路

压缩机无法启动,无电流显示

K15

PTC启动器开路

压缩机无法启动,电流较大(压缩机工作电流5~10倍)

K16

重锤启动器启动触点脱落

压缩机无法启动,电流较大(压缩机工作电流5~10倍)

K17

压缩机启动绕组1-2两端开路

压缩机无法启动,电流较大(压缩机工作电流5~10倍)

K18

压缩机运行绕组1-3两端开路

压缩机无法启动,电流较大(压缩机工作电流5~10倍)

K19

系统脏堵

运行状态下,高压端压力高、低压呈现负压状态

K20

系统冰堵

五、双门电冰箱综合实训考核装置实训项目

初级技工基本技能实训

1.专用工具的操作

2.制冷系统管件焊接

3.制冷系统试压及检漏

4.制冷系统抽真空及充注制冷剂

中级技能实训(设计、安装、调试及检修)

5.电冰箱电气线路器件的认识和测量

6.直冷式电冰箱电气控制线路接线及系统运行

7.间冷式电冰箱电气控制线路接线及系统运行

8.直冷式电冰箱维修实训及故障分析

9.间冷式电冰箱维修实训及故障分析
