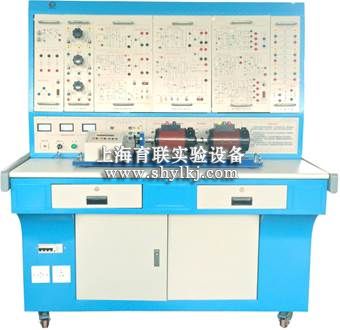

SHYL-DQ870A 电力电子技术与自动控制系统实验实训装置

SHYL-DQ870A 电力电子技术与自动控制系统实验实训装置

SHYL-DQ870A 电力电子技术与自动控制系统实验实训装置

一、电力电子技术与自动控制系统实验实训装置适用范围
    本装置涵盖了各高等院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验项目。
二、电力电子技术与自动控制系统实验实训装置技术性能
  1、输入电源: 三相四线(或三相五线 380V±10% 50HZ)
  2、工作环境: 温度-10℃-+40℃ 相对湿度<85%(25℃) 海拨<4000m
  3、装置容量:<1.5KVA
  4、外形尺寸:1600mm(长)X700mm(宽)X1600mm(高)
三、电力电子技术与自动控制系统实验实训装置 基本装备
1、电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

  (1)交流电源(带有过流保护措施)

提供交流电源:三相交流电源(220V/1.5A)

  (2)高压直流电源

直流电源:输出0-220V/0.5A,数字电压表显示,具有输出短路保护。

(3)人身安全保护体系

    三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使主电路输出与电网隔离(浮地设计),对人身安全起到一定的保护作用。

     电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。

    实验连接线及插座:强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

  (4)实验管理器

    具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

  (5)控制屏其它设施

控制屏正面大凹槽内,设有两根方型不锈钢管,可挂置实验部件,凹槽底部设有7芯、3芯等插座, 挂件的供电由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V
电源插座。

四、电力电子技术与自动控制系统实验实训装置配置

  1、DQ03-1不锈钢电机导轨、光码盘测速系统(日本欧姆龙1024光电编码器)及数显转速表
  2、DQ27三相可调电阻(每组900Ω×2/0.41A)
  3、DK03晶闸管主电路
    提供12只5A/1000V的晶闸管,分成正、反桥两组,每只晶闸管均设有保护装置,正、反桥晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可**的完成设计性实验;设有带镜面精密指针式直流电压表±300V,精度1.0级带镜面直流电流表±2A,精度1.0级各一只和平波电抗器一组。
  4、DK04三相晶闸管触发电路
    提供三相触发电路、功放电路等,与“DK03”配套使用。
  5、DK05晶闸管触发电路实验
    提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及单相并联逆变触发电路共五种触发电路。
  6、DK06电机调速控制实验(Ⅰ)
    提供以下模块:电流反馈与过流保护(FBC+FA)、给定器(G)、转速变换器(FBS)、速度调节器(ASR)、反号器(AR)、电流调节器(ACR)、转矩极性鉴别(DPT)、零电平检测(DPZ)及逻辑控制器(DLC)。
  7、DK07直流斩波电路
    主要由斩波器触发电路及斩波主电路两大部分组成。
  8、DK08给定及实验器件
    提供给定(±15V可调电压输出)、压敏电阻(作为过压保护元件,内部已连成三角形接法)、二极管、24V电源及电感。
   9、DK10可调电阻、电容箱
    提供耐压AC63V的可调电容三组,调节范围为0.1~11.37uF,0~999KΩ十进制可调电阻两组。
  10、DK11单相调压与可调负载
    提供了一只0~250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源;一个整流滤波电路以及0~90Ω/1.3A(串联)或0~45Ω/2.6A(并联)瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。
  11、DK12变压器实验
    提供三相芯式变压器一个(该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V),用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验;还设有三相不控整流电路和逆变变压器各一组。
  12、DK13功率器件驱动电路实验箱
    主要是为完成新器件特性实验提供驱动和保护电路,使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
  (1)电源:为驱动电路提供电源,包括±5V、+20V、±15V直流电源。
  (2)驱动电路:包括MOSFET、IGBT、GTR和GTO的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
  (3)PWM波形发生器:由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形;可以通过频率调节旋钮进行频率调节;通过占空比电位器来调节PWM波的占空比;频率范围分为2挡,通过钮子开关切换,高频档是为MOSFET和IGBT驱动电路提供PWM波形,频率调节范围4KHz~10KHz;低频档是为GTR和GTO驱动电路提供PWM波形,频率调节范围400Hz~1KHz;占空比均能从0%调至**。
  13、DK18电机调速控制实验(Ⅱ)
    提供以下模块:触发选择器(TS)、**值放大器(GAB)、电流符号选择器(CSS)、电压调节器(AVR)、零速封锁器(DZS)及电压隔离器(TVD)。与“DK06”配合使用完成“三闭环错位选触无环流可逆直流调速系统实验”。
  14、DQ07-1直流发电机(220W)
  15、DQ09直流并励电动机
  16、DQ20三相鼠笼异步电动机

  17、智能数字直流电压、电流表挂件

直流数字电压表一只:测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级,为可逆调速系统提供电压指示;

直流数字电流表两只:测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能,为可逆调速系统提供电流指示。

18、智能数字交流电压、电流表挂件

真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显,为交流调速系统提供电压指示;

真有效值交流数字电流表两只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示及切断总电源功能,为调速系统提供电流的指示;

19、继电接触控制实训模块

掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制;掌握安装和调试PLC电气控制系统的有关知识。

  20、实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构**插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

五、电力电子技术与自动控制系统实验实训装置的实验项目

(一)电力电子技术实验项目

实验一单结晶体管触发电路实验

实验二正弦波同步移相触发电路实验

实验三锯齿波同步移相触发电路实验

实验四西门子TCA785 集成触发电路实验

实验五单相半波可控整流电路实验

实验六单相桥式半控整流电路实验

实验七单相桥式全控整流电路实验

实验八三相半波可控整流电路实验

实验九三相桥式半控整流电路实验

实验十三相桥式全控整流电路实验

实验十一单相交流调压电路实验(1)

实验十二单相交流调压电路实验(2)

实验十三三相交流调压电路实验

实验十四SCR、GTO、MOSFET、GTR、IGBT 特性实验

实验十五GTO、MOSFET、GTR、IGBT 驱动与保护电路

实验十六直流斩波电路的性能研究(六种典型线路)

(二)直流电机调速系统实验

实验一晶闸管直流调速系统参数和环节特性的测定实验

实验二晶闸管直流调速系统主要单元的调试

实验三单闭环不可逆直流调速系统实验

实验四双闭环不可逆直流调速系统实验
