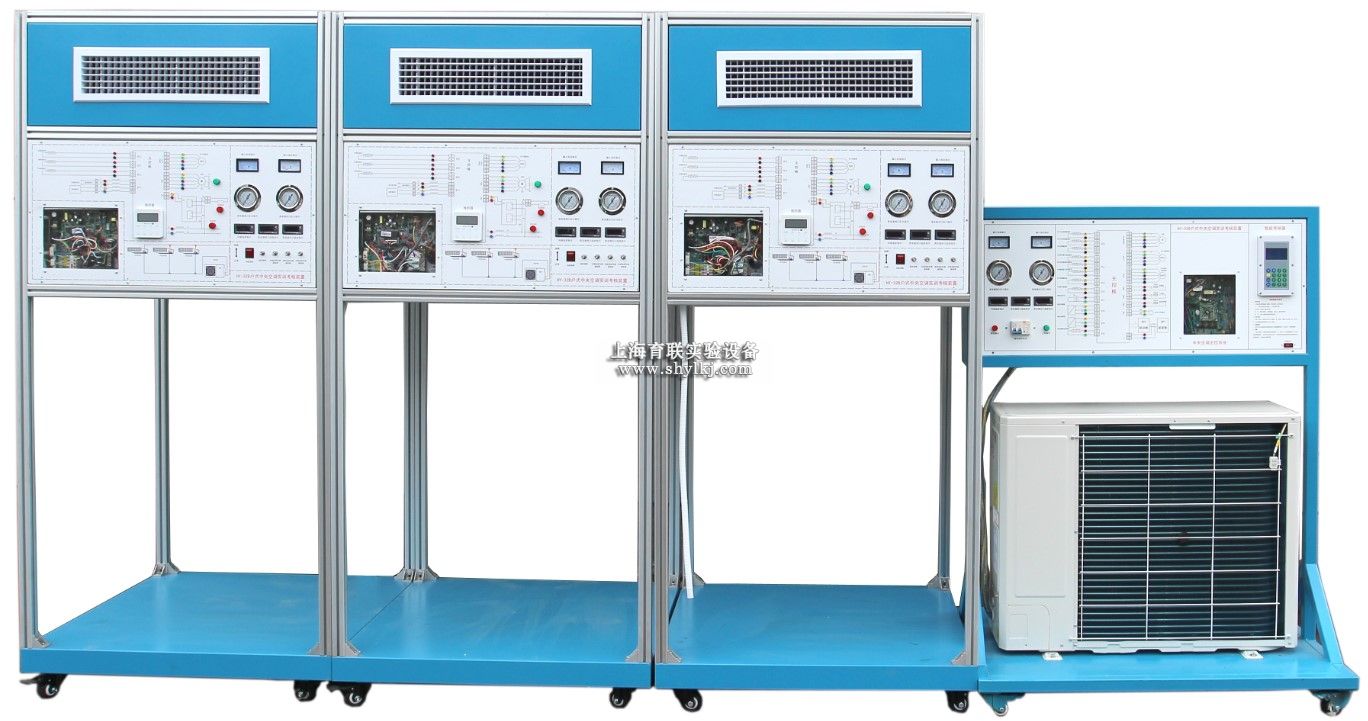

SHYL-95F户式中央空调实训考核装置

SHYL-95F 户式中央空调实训考核装置

一、户式中央空调实训考核装置 概述

       在生活中空调已成为生活中的必备产品，分体空调已非常普及，技术也相对成熟。随着社会的发展和房地产市场蓬勃发展，户式中央空调（变频多联机，俗称ＶＲＶ）具有变频、环保、节能、高效、末端设备种类丰富等特点，深受用户欢迎，迅速走进了千家万户及公共场所。户式中央空调技术相对复杂，对安装要求非常高，素有三分质量七分安装之说。而在安装市场上，安装人员素质参差不齐，由于安装质量不高，直接影响了户式中央空调高性能的发挥，在维修技术方面，更是人才紧缺,培养技术人才的基础硬件实训装置，市场上也没有，为了适应形势发展的需要，我公司根据户式中央空调的技术特点，研发出具有良好实训功能的户式中央空调实训装置、适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

二、户式中央空调实训考核装置 特点

1.采用真实的家用中央空调为实训考核对：系统采用数码涡旋变频一拖三机组，其特点为质量优、体积小、采用变频涡旋式压缩机，数码容量调节电磁阀通过压力控制压缩机轨道涡旋盘和固定涡旋盘的离合，从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-**范围内的容量无级调节。实现系统真实性，可塑性。

2.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风管式三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。

3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。

4.系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。

5.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资。

6.装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体，其中高压管路和低压管路漆成红、蓝两色，并设有视液镜可观察制冷剂状态。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

7.实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

8.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。

三、户式中央空调实训考核装置 技术参数

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：＜3.8kVA

4.外形尺寸：约3500mm×1200mm×1990mm

5.制冷剂类型：R410a

6.安全保护：具有漏电压、漏电流保护装置，安全符合**标准

四、户式中央空调实训考核装置 系统装置的基本组成

充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。

1.装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。

2.家用多联空调机组1套：系统采用市场3匹变频机组，室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。

3.智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。

4.工作流程图板3套：工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。

测量仪表1套：配备指针式真空压力表、温度显示仪表等。

5、中央空调设备三维实训仿真3D软件,集成四大功能“模拟运行”、“设备维修技能”、“工具使用”、“仿真考核”，

1）任务菜单功能：

“新手上路”：新手上路是针对第一次使用软件的人员，可以通过该功能按照文字语音的向导一步一步对该软件的操作进行熟悉。

“实验守则”：实验守则中包含文字语音显示功能，对该软件中的具体设备的操作进行文字提醒，让用户养成正确操作仪器的习惯。

“实验教学”：实验教学中包含：中央空调模拟运行、设备维修技能、设备介绍；

2）考试切换

完成系统中央空调模拟运行、设备维修技能等操作考核，考核分阶段考核采用小怪兽吃水果的过场动画趣味性考核，考试结果自动生成文件；

3）观察模式切换

该功能可以在焦点模式和漫游模式下进行切换

4）**视角

**视角是针对“练”和“考”中镜头会自动移动到**的视角；

5）中央空调故障模拟考核分两种状态制冷状态、制热状态。共设置32个故障点故障按顺序出题，分练习模式和考核模式，练习模式随意点题目不记分。考核模式每题只能答题2次，并记录答对题目算出考核分数。

五、户式中央空调实训考核装置 实验实训项目

实验一、室外机组电气控制原理基础知识

实验二、室内机组电气控制原理基础知识

实验三、制冷系统流程原理

实验四、系统不同工况操作

实验五、系统故障模拟设置

实验六、中央空调管路系统安装

实验七、中央空调电气控制系统安装

实验八、中央空调工程调试

实验九、室外机、室内机的安装方法与标准

实验十、管道系统的安装方法与标准

实验十一、配电与控制系统安装方法与标准

实验十二、工程调试的主要内容、步骤和方法

实验十三、常规故障诊断分析

实验十四、微电脑故障诊断分析

实验十五、高压保护实训

实验十六、室内机一传感器故障实训

实验十七、通信电路故障实训

实验十八、室内机二通信故障

实验十九、室内机三通信故障

实验二十、室内机一通信故障

实验二十一、室内二传感器实训

实验二十二、室内三传感器实训

实验二十三、室内机安装设置实训

实验二十四、室内控制器故障演示

实验二十五、减少室内机的的现象演示

实验二十六、制冷系统常见故障演示

实验二十七、配电系统常见故障分析

实验二十八、控制系统常见问题分析

实验二十九、数据采集系统使用、数据分析与诊断

实验三十、  制冷工况性能测试

实验三十一、制热工况调节性能测试

实验三十二、无线集中控制系统演示与操作实训

六、户式中央空调实训考核装置 技术参数

1. 电源：三相五线AC380V±10% 50Hz 室外机总电流25A

2.工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m

3.采用微电脑变频控制，可以通过总线实现集中控制检修。

4.具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等
