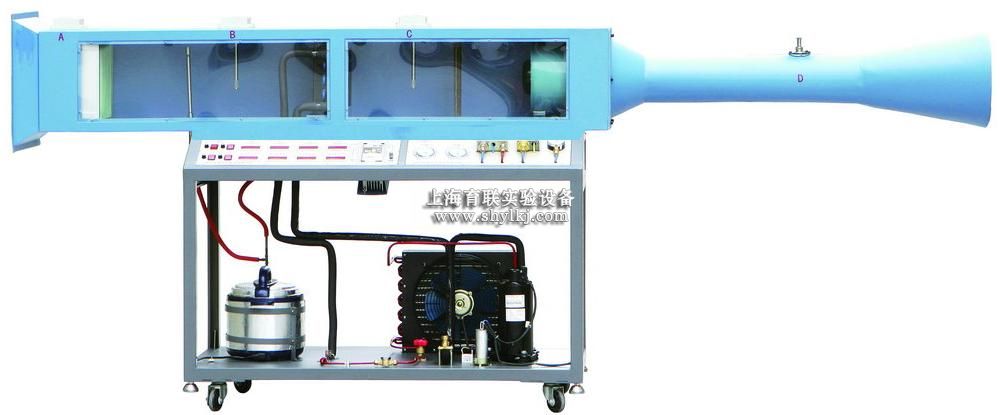

SHYL-Z142 空气调节系统模拟实验装置

一、空气调节系统模拟实验装置概述
    空气调节系统模拟实验装置是采用直流式空气处理系统,并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件,可测量压力、温度、湿度等过程参数。通过对本装置的实验,能使学生熟悉直流式系统的空气处理过程,并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。
二、空气调节系统模拟实验装置特点
1.安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2.直观性好:装置直观展示了直流式空气调节系统的结构,风道采用有机玻璃面板,可清楚地看到空气循环系统的组成部件
三、空气调节系统模拟实验装置技术性能
1.输入电源:单相三线  AC220V±10%  50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
3.制冷剂:R22
4.装置容量:<2.5kVA
5.重    量:100kg
6.外形尺寸:320cm×60cm×130cm
四、空气调节系统模拟实验装置的基本配置及功能
1.控制台
采用双层亚光密纹喷塑结构,造型新颖。上层布置空气循环系统,可直观展示空气处理机组结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
2.交流电源
单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源
3.测量仪表
(1)温湿度传感器4只,为了能够直观地读数,将各组温湿度信号取出另接表头显示
温度测量范围为:-40℃~+120℃
湿度测量范围为:0%~**
(2)真空压力表3只(精度2.5级)
量程分别为-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4.控制仪表
(1)压力控制器2只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
(2)变频器1只
采用欧姆龙3G3MZ-AB004型变频器,用于控制轴流风机风速及运行状态
5.空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器(两个300W)和轴流风机(额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB)
6.风冷制冷机组:由1匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7.加湿系统:由蒸汽系统由蒸汽发生器和蒸汽喷管组成
五、实验项目
1.全新风(直流式)空气调节系统夏季运行工况实验
2.全新风(直流式)空气调节系统冬季运行工况实验
3.自行设计组合工况实验
