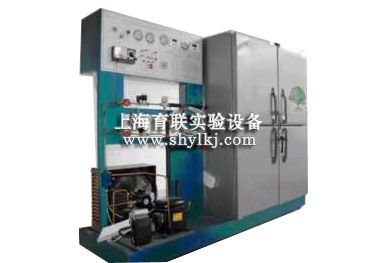

SHYL-990M 一机二库系统综合实训装置

SHYL-990M 一机二库系统综合实训装置

SHYL-990M 一机二库系统综合实训装置

一机二库,是一台制冷压缩机同时向二个不同库温的库房供应冷量,高温库要求在℃左右,低温库要求在一15℃左右,本教具着重剖析这一工作原理,一机二库数学实验台由两部分组成。

一、一机二库系统综合实训装置特点:

1、有关电气控制系统安置的检测点,故障点说明。

2、关于SQT-108Ⅱ式温度控制的使用说明:

①将显示选择开关拨至中间位置,显示器指示被测点的实际温度,将开关拨至左边,则指示上限温度电位器。可改变上限温度设定值,将开关拨至右边,则指示上限设定温度,调节下限温度电位器,可改变下限设定值,为保证温度控制器的正常,下限温度设定值,必须低于上限温度设定值。

②当被测温度高于(指制冷)或低于(指加热)下限温度时,继电器吸合,控制外接触器工作,红灯亮,当被测温度低于(指制冷)或高于(指加热)上限温度时,继电器释放,断开外接触器的电路,红灯灭。

③调节上下限设定温度后,必须将锁紧螺幅拧紧。

3、有关热力膨胀阀的过热调节,旋下密封螺帽,顺时针旋转调节杆,可增加静止过热度,逆时针旋转为减小过热度,根据实际运行情况而定。

二、一机二库系统综合实训装置技术参数:

额定功率800W

电压等级AC220V50Hz

制冷量632Kcal/n

高低温库量106×66×50

外形尺寸长210cm×宽70cm×高171cm

三、一机二库系统综合实训装置系统组成:

制冷系统:

由三个电磁阀,二个热力膨胀阀,八只手阀(便于实验),一个蒸发压力调节阀,一个机组,还有相应的压力表、数显温度表所组成。

它区别于其他响应制冷系统,本实验台重点是具有实验内容,实验条件,而该实验台重中之重是让学生彻底了解蒸发压力调节阀,在系统中所起到的关键作用。

蒸发压力调节阀的工作原理:由一台制冷机组同时向二个以上的冷库供应冷量,各库要求的蒸发温度(蒸发压力)也不同,因为高温库的蒸发温度较高,低温库的蒸发温度较低,压缩机工作时吸气压力是根据低温库的蒸发压力,因此吸气压力较低。这时,那些需要保持较高蒸发温度(即高温库)的蒸发器出口管路上便装上蒸气压力调节阀(即背压阀),使阀前的压力保持在调定的范围内,经过阀的节流,使阀后的压力和吸气压力相同,这样就保证了系统中各个蒸发器在各自不同工况下正常运转。本系统使用的工质R12。

电气控制部分:

一机二库的工作匹配了相应的电气控制系统,为了让教学生动、直观,本实验台在操作面板印上为控制线路图,设置了检测点,便于教学,为了安全、方便,本实验台面板安置的检测点都是24V安全电压,还配置一只万用表,让教师和学生方便地使用。本教学实验台,从制冷系统到电气控制系统,都是围绕数学而进行设计施工的。通过本台实验,能较熟悉进行操作,调节寻故排故,这个学生已经达到劳动部有关部门颁发的制冷工等级的中级水平(应知)。
