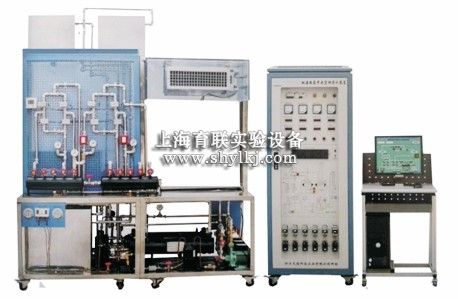

SHYL-DZ05型 地源热泵空调系统实训装置

SHYL-DZ05型 地源热泵空调系统实训装置

SHYL-DZ05型 地源热泵空调系统实训装置

一、 地源热泵空调系统实训装置产品概述

       地源热泵空调系统实训装将地源热泵空调系统微型化,能完成地源热泵空调系统可制冷、可供暖,还可提供生活卫生热水,一机多用,一套系统可以替换原来的锅炉加空调两套装置或系统;地源热泵工作原理是根据卡诺循环原理,利用地下水、地表水等,借助压缩机系统,通过消耗少量电能,不断将水中大量的低品位热能取出变成少量的高品位热能,供给室内采暖。夏季机组冷却水系统反向运行,把室内的余热取出来,再释放到地下或水中,以达到空调降温的目地,而且夏季可储藏能量,冬季释放。

二、地源热泵空调系统实训装置功能与特点
1、采用西门子S7-200可编程控制器,上位机软件实时显示系统运行状态及数据;
综合性强装置集制冷系统、电气控制系统、循环水系统于一体,满足对实训的要求;
2、装置展示了地源热泵空调系统结构、工作原理,方便于教学演示讲解及学生对课本知识的理解掌握。此外,重要部件处加有工作指示装置,更加直观地展现了系统的运行状态,并且各元器件均贴有名称标识。

3、中央空调设备三维实训仿真软件

软件采用3D交互技术设计,集成四大功能“模拟运行”、“设备维修技能”、“工具使用”、“仿真考核”等。

4、电气控制仿真软件

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
三、地源热泵空调系统实训装置技术参数
输入电源:单相三线~220V±10% 50Hz
工作环境:温度-10+40相对湿度<85%(25) 海拔<4000m
装置容量:≤4kVA
安全保护:具有漏电流保护装置,安全符合**标准
装置的基本配置
地源热泵空调系统由制冷机组、模拟水井、空调系统、生活卫生供水系统、控制系统、实训台等组成。实训台采用不锈钢底架结构,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
四、地源热泵空调系统实训装置基本配置如下:

序号

设备名称

数量

1

制冷机组(配压缩机、节流装置、壳管式冷凝器及干式蒸发器)

1

2

模拟井(模拟取水井水箱和回灌井水箱各1个,潜水泵1台)

1

3

空调系统(风机盘管、媒水水泵、1套温控器系统、膨胀水箱等)

1

4

生活卫生热水供水系统(1台热水循环水泵、热回收壳管式冷凝器)

1

5

西门子S7-200主机及交流接触控制继电器、控制开关、指示灯等

1

五、地源热泵空调系统实训装置实训项目

1、掌握地源热泵机组的原理与结构组成

2、地源热泵空调系统电气自动控制

3、地源热泵空调系统夏季运行工况调试

4、地源热泵空调系统冬季运行工况调试

5、生活卫生热水供水配套系统的调试
