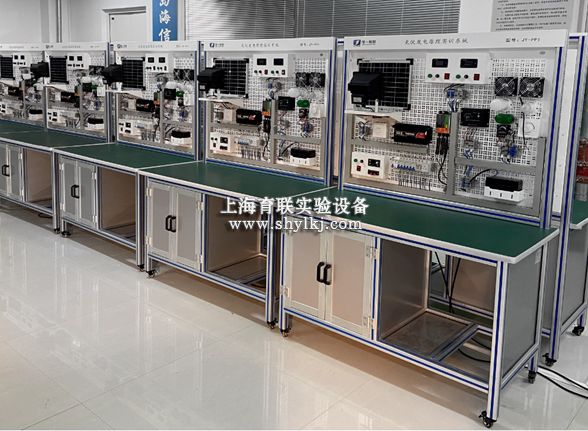

SHYL-GD03型光伏发电集成实训系统

SHYL-GD03型光伏发电集成实训系统

SHYL-GD03型光伏发电集成实训系统



一、教学及研究实训项目

实验1、光伏离网发电组成实训。

实验2、光伏并网发电组成实训。

实验3、模拟光伏组件在不同日照强度下对光伏离/并网发电的影响实验。

实验4、蓄电池充/放电测试实验。

实验5、可调电源对逆变器过压、欠压保护点测试。

实验6、光伏发电直流/交流负载的感性和阻性负载实验。

实验7、逆变器在不同阻性和感性负载的瞬间启动电流值点测试实验。

二、光伏发电集成实训系统产品技术参数

1、光伏组件

光电池功率:15W,工作电压:17.5V,工作电流:0.85A

参考组件尺寸 420*354*20(mm)

太阳模拟灯:0~300W 可调

2、光电型离网控制器

额定电压:12V,

额定电流为 10A,

蓄电池充放电控制。

3、光伏并网逆变器

MPPT电压:8-30V,

额定功率为 100W,

输出电压220vAC。

过压、过流、欠压、孤岛保护。

4、离网逆变器

离网:功率 300W,输入电压 12VDC,输出电压 220VAC,正弦波。

5、负载: 交/直流风扇功率 3W, 直流白炽灯功率 10W(可调),直流 LED 灯3W。

6、蓄电池:12V,额定容量(7hr) ,**充电电流为 825mA。

7、操作仪表数据显示:直流电流表、电压表、蓄电池容量显示器。

8、实验操作模式: 相互跳线链接并显示试验数据。

9、可调电源

电压:0-30VDC可调

电流:0-5A可调

恒流源/恒压源模式切换

10、安装台面:**安装网孔板,铝合金框架,静电桌面

成系统配线。
