SHYL-DQ99型 电气类学业水平测试设备平台

1

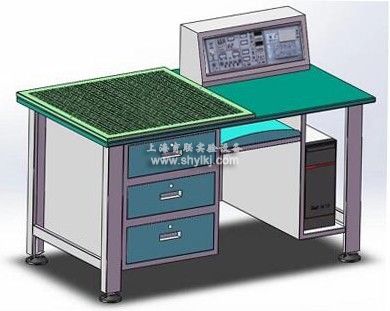

操作台

1.操作台为全钢结构， 140cm*80cm*75cm.表面经高温喷塑处理，美观大方且有防锈绝缘的作用。台面表面采用防静电贴面，周围使用高强度塑胶包边不易损坏。设有三层抽屉以及电脑主机放置箱。右边抽屉为键盘。抽屉内部尺寸不小于45cm深*29cm宽*11cm高两个，45cm深*29cm宽*13cm高一个。操作台桌面由可活动网孔板和固定桌面组合而成，网孔板和台面成30°。便于学生操作.
 2.实训操作台下设四个带固定调节机构的万向轮，便于移动和固定。
 3.操作台为实训操作时，电气控制线路元器件安装在网孔板上，采用2mm厚网孔板，工业灰喷塑，网孔板有效网孔尺寸不小于80cm *80cm *2cm.留有电源输入插孔，标识清晰.操作方便、更换便捷，更接近于工业化操作实际。
  4.操作台采用三相五线制供电方式，设有电机专用漏电保护器和电流型及智能电源管理保护器（集过电压、欠电压、断相、断零、相序、相电压不平衡保护于一体的多功能保护器），能确保操作者的安全。操作台的各路电源输出均有指示，使用时具有安全保障措施。

台

1

2

PLC

FX3U-48MR（每台PLC配一根USB编程电缆） 原装**

只

1

3

变频器

E740-0.75KW（原装**）

只

1

4

网孔板、线槽和导轨

尺寸不小于800*800mm，采用M5的自攻螺钉孔便于安装.支持导轨安装（与元器件配套），线槽规格为30*35，网孔板能接地。提供对应线槽及导轨。

套

1

5

元器件

1.UT接线端子排 2只
2.断路器，4P、380V，大于等于32A 1只（接U、V、W和N）。
3.熔断器，3P 2只，2P 2只。
4.交流接触器，线圈额定电压220v，5只及对应辅助触头
5.热继电器，2只
6.时间继电器，线圈额定电压220v，1只
7.中间继电器24V 3只

套

1

6

电机实训模块

1.模块尺寸：200mm长*160mm宽*120mm高
2.一台三相异步电机，电机功率：60w
3. 一台双速电机，电机功率：60w
4. 电机引出接线端子至模块上，方便接线

套

1

7

按钮模块

1.模块参考尺寸：180mm长*80mm宽*80mm高
2.按钮开孔尺寸：φ22
3.按钮类型：常开按钮4个带指示灯，急停按钮1个
4.模块上带有接线端子，方便接线

套

1

8

行程开关模块

1.模块参考尺寸：180mm长*80mm宽*800mm高
2.行程开关数量：4个
3.模块上带有接线端子，方便接线

套

1

9

实训桌椅

桌1400mm*800mm*1230mm.每张桌子配方形坐凳1只（非塑料）

套

1

10

线号机

AC220V供电，可打印0.5-6mm2线号管及贴纸，支持蓝牙、中英文及数字和符号打印。（共1台）

台

1

11

香蕉头插线

4mm插头，2.5mm2软性橡胶导线，黄绿红蓝黑色各1根

套

1

12

仿真软件

电工基本技能仿真软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
  1）电子仿真
  （1）调光台灯电路的连线组装仿真、测试、排故（2）数字时钟电路的连线组装仿真、测试、排故（3）放大电路的连线组装仿真、测试、排故（4）收音机电路的连线组装仿真、测试、排故（5）稳压电源电路的连线组装仿真、测试、排故（6）声光报警电路的连线组装仿真、测试、排故（7）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术（8）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真（9）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
  2）电气仿真
  （1）接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
  （2）电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
  （3）排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
  （5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
  （6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、钳形表等
  3）在线学习培训
  （1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
  （2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
  （3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
  （4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
  4）液压传动原理的动态演示并不少于18种动态演示。
  5）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
  6）气动回路仿真
  （1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
  （2）软件中设置的14路“考考你！”表现为典型气路设备故障。
  （3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
  7）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
  8）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
  9）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

套

1

13

实训室线路布置

根据各学校实验室实际情况施工

套

1
