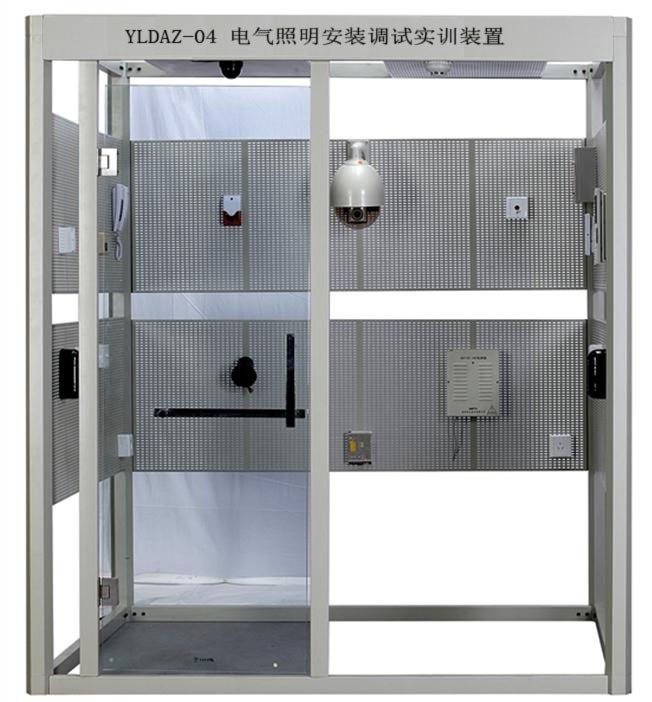

YLDAZ-04 电气照明安装调试实训装置

YLDAZ-04 电气照明安装调试实训装置

一、电气照明安装调试实训装置 概述

 “YLDAZ-04型电气照明设备安装调试技术实训装置”是根据**职业资格培训教材编审委员编写的《电气设备安装工》相关的技能培训要求而研制的设备，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校对电气设备安装工的技能实训教学，同时也可作为初级、中级电气设备安装工技能考核的鉴定设备。

二、 特点该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

 1． 配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能

 2． 电气照明典型线路采用优质元器件

 3． 防雷接地装置采用工业现场所用的避雷针和避雷器进行实训

三、 技术指标

 1． 输入电源：三相四线制380V±10% 50HZ

 2． 工作环境：温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000M

3。装置**容量：＜3KVA

 四、 装置配置

 1、 电源、电气设备配备

（1） 电源部分 三相四线380V电网经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只，指示输入的三相电源线电压；交流电源输出设有过流保护及漏电保护功能

（2） 配备一套室内小型配电箱，用于配电箱的室内安装

（3） 配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等

（4） 配备典型照明线路施工所用的灯座及开关等元器件

（5） 配备吊扇及配套调速器1套

（6） 配备避雷针1只

（7） 配备电源防雷器1台

（8） 配备布线用硬质导线

 2、 仪器仪表配备便携式数字万用表，三位半显示五、 工具配备配有电工常用工具2套（含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把。

二、 实训项目

 1. 配电箱安装

 2. 线管敷设前预制加工

 3. 线管的敷设

 4. 线管的穿线

 5. 灯具的安装

 6. 典型照明电路的安装及接线

 7. 吊扇的安装及测试

 8. 防雷器的安装

 9. 避雷针的安装
