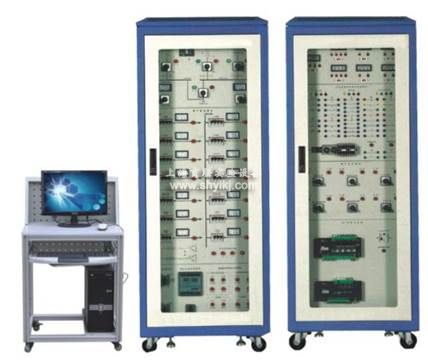

SHYL-LYGZ-1型 楼宇供配电系统实训装置（LON总线型）

SHYL-LYGZ-1型 楼宇供配电系统实训装置（LON总线型）

一、楼宇供配电系统实训装置系统概述

楼宇供配电系统实训装置能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用

该实训装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。

二、楼宇供配电系统实训装置系统特点

1.采用楼宇中典型供配电形式

2.采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制

3.采用先进总线通信协议组网，具有典型的代表性

4.配备上位机监控系统，可实时监控供配电网络结构

三、楼宇供配电系统实训装置技术参数

1.输入电源：三相四线～380V±10% 50Hz

2.环境温度：-10℃～+45℃

3.装置容量：＜5kVA

4.安全保护：具有漏电保护

四、楼宇供配电系统实训装置实训项目

1.仪表设备实训项目

(1)常用配电设备认知与应用

(2)电量传感器认知与应用

2.线路安装、调试和运行

(1)智能建筑的供电运行线路组建与操作

(2)典型楼层配电运行线路组建与操作

(3)供配电系统中运行线路状态的现场监测、抄表和控制

3.供配电自动化设备认知和运行控制

(1)备自投联动运行控制和调试

(2)应急电源配电线路运行和联动控制

(3)配电线路功率因数补偿运行控制

4.供配电系统综合控制运行

(1)供配电监控系统运行调度

(2)与消防自动报警系统的联动控制

五、楼宇供配电系统实训装置基本配置

1.控制屏柜

由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。

2.下位机系统

下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。

3.上位机监控系统

配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
