SHYL-986L型楼宇智能化综合实训设备

一、楼宇智能化综合实训设备总体方案概述

该方案所包含的楼宇智能化设备全部结合工程中的实际应用产品,体现智能建筑的应用和发展方向。使学生通过实验实训系统,真正地掌握楼宇智能化系统的系统配置、产品选型、设备安装、工程布线、硬件调试、软件使用、施工工艺、故障检测、系统维护、物业管理等工程的全部环节。

实训设备配置如下:



序号

设备名称

数量(工位)

1

铝合金台架

1

2

入侵报警系统实训设备

1

3

闭路监控系统实训设备

1

4

门禁控制及室内安防系统实训设备

1

5

巡更系统实训设备

1

6

综合布线系统实训设备

1

7

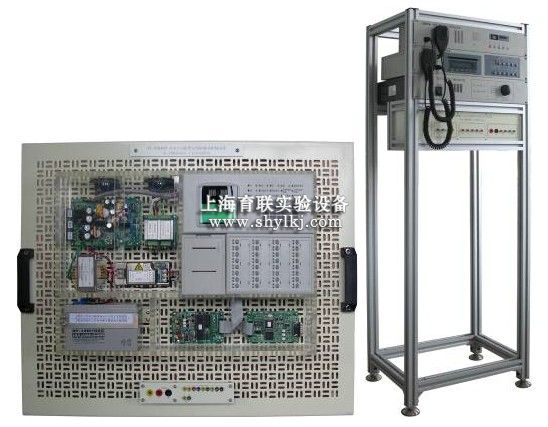

消防报警及联动系统实训设备

1

8

智能供配电照明系统实训设备

1

9

火灾自动报警及消防联动控制系统


10

智能家居系统

1

二、各设备具体方案概述

 一、系统概述

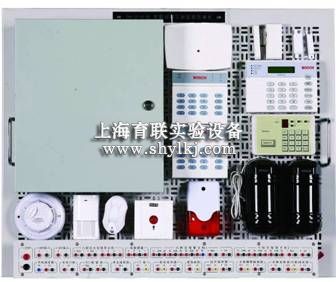

该系统结合了当前安防市场中防盗的最新技术,采用德国BOSCH安防报警系统,具有有线报警、无线报警和系统布撤防功能,系统成熟稳定,实训内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备,为实训教学和研究防盗报警技术提供了良好的教学与研究平台。

二、系统特点

1.该系统结合了当前安防市场中防盗的最新技术,采用世界**安防报警系统;

2.报警系统采用有线报警及无线报警两种方式;

3.该系统包含了各种类型的报警探测器、还有911报警器等联动设备;

4.上位机软件可实现一定的布撤防功能,实现分组管理。

三、主要配置和参数

主要配置表

NO.

器材名称

型号

数量

说明

1

八防区大型报警主机

DS7400xi-CHI

1只


2

液晶键盘

DS7447i

1只

在DS7400xi系统中使用

3

多路总线驱动器

DS7430

1只

放在DS7400xi主机内

4

RS232打印机接口模块

DS7412

1只

放在DS7400xi主机内

5

六防区报警主机

DS6MX

2只

带地址码可独立使用或与DS7400xi配用

6

红外对射探测器

DS422i-CHI

1对

双束室外30米室内90米

7

红外探测器

DS820iT-CHI

1只

6.1米×6.1米

8

无线接收器

RF3212E

1只


9

无线单防区模块

RF3401E

1只

配门磁

10

911报警器

Tiger911

1只


11

门磁

HO-03

1对

国产

12

大按钮

HO-01B

1只

国产

13

声光报警器

HC-103

1只

国产

14

幕帘探测器

LH-912E(Ⅲ)

1只

朗恩

15

光电感烟探测器

LH-94(Ⅱ)

1只

朗恩

主要配置参数

1.大型报警主机

大型报警主机采用德国BOSCH(博世)公司的产品。它广泛应用于小区住宅及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。可实现计算机管理,并方便地与其它系统集成。

(1)自带8个防区,以两芯总线方式可扩展240个防区,共248个防区;

(2)有200组个人操作密码,30种可编程防区功能;

(3)可选择多种防区扩展模块,如主防区键盘DS6MX等;

(4)可实现与计算机的直接连接;

(5)可实现键盘编程或远程遥控编程;

(6)可接15个键盘,分为8个独立分区,可分别独立布防/撤防

2.小型报警主机

(1)具有六防区扩展功能,具有防拆功能

(2)工作温度:-20℃~+50℃

(3)防区响应时间:500mS

3.探测器

具有6种有线探测器:红外对射探测器、幕帘探测器、红外探测器、感烟探测器、门磁、紧急按钮和1种无线探测器。

4.报警器

具有2类报警器:电话报警器、声光报警器。

5.监控软件

配备安防监控软件,可以实现对大型报警主机的信息管理和报警控制。

四、实训内容

1、系统设备接线实训

2、有线防盗报警单元实训

3、无线防盗报警单元实训

4、防盗报警软件操作

5、系统布防撤防处理实训

6、系统故障检测与处理实训

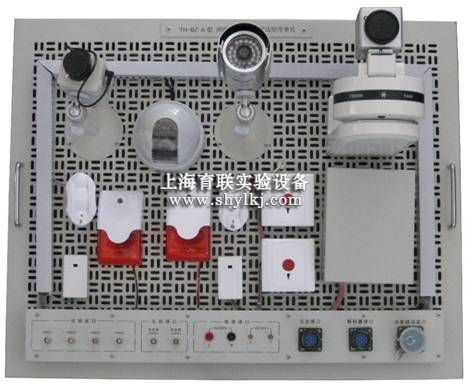

五、闭路监控系统

1.系统概述

该系统结合当前闭路电视监控及周边防范系统的技术要点,采用市场主流优质监控设备,并且实现与周边防范系统的联动功能,系统稳定可靠,结构合理清晰,可为实训提供更多有利条件。

2.主要配置

该模块包含的部件有:自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。

系统配置

序号

名称

型号

单位

数量

品牌/厂商

1

普通摄像机

HAV-303

1

华维

2

精工镜头

SSV0358GNB

1


3

半球摄像机

HAV-813

1

华维

4

红外摄像机

HAV-124F

1

华维

5

摄像机支架


2


6

一体摄像机

HAV-2204AH

1

华维

7

万向云台


1


8

解码器

HAV-101

1

华维

9

云镜控制器


1


10

嵌入式硬盘录像机

DH-DVR0404LB-S

1

大华

11

监视器

TCL14寸

1

TCL

12

监控拾音器

FIH102

2


13

红外探测器

LH-912E

2


14

紧急报警按钮

HO-01B

2


15

声光报警器

HC-103

2


16

监视器型材架

TH-BZ-A型

1


17

硬盘


1


1.监视器型材架

采用铝合金型材和板金结构

2.彩色摄像机

1/3英寸SONYCCD,420线,**照度0.5Lux/F1.2,自动电子快门、自动白平衡,直流12V驱动。

3.自动光圈镜头

带自动光圈

4.半球摄像机

1/3英寸SONYCCD,420线,含3.6镜头,半球型彩色摄像机,**照度0.5Lux/F1.2,直流12V驱动

5.红外摄像机

1/4英寸SONYCCD,420线,**照度0Lux,含镜头,红外距离25~35米,30颗红外灯,65级防水,直流12V驱动

6.一体摄像机

1/4英寸SONYCCD,480线,**照度0.1Lux,含22倍光学变焦(F3.9mm~85.8mm)镜头,带10倍电子放大,直流12V驱动

7.万向云台

旋转角度:水平0°~350°,垂直+10°~-60°;旋转速度:水平≥6.2°/s,垂直≥4.3°/s;**扭矩:水平18.8kg.cn,垂直26.8kg.cm

8.解码器

RS485通讯,支持Pelcon-P、Pelcon-D等协议;支持左/右/上/下/光圈/变焦/聚焦控制;设有保护电路,具有特殊防雷功能,提供摄像机电压DC12V,云台控制电压AC24V或AC220V。

9.云镜控制器

支持单路云台手动/自动控制;控制范围:左/右/上/下/光圈/变焦/聚焦

10.嵌入式硬盘录像机

4路BNC视频输入;1路BNC视频输出;支持定时录像、手动录像、移动检测录像、报警录像和移动侦测录像&报警录像;提供硬盘录像资料的备份与剪辑,支持U盘、USBCDRW备份设备;支持监视器或VGA输出连接;预览时显示模式4路切换;支持图像局部遮盖;支持图像局部(或全部)遮挡报警处理;支持2路回放;支持快放、慢放、单帧等回放模式,按录像类型、按时间进行检索;支持OSD叠加、通道名叠加;本地录像状态显示;本地报警(包括异常事件、移动侦测)联动,报警时间表(布防/撤防)、报警联动类型;遥控支持;支持操作员用户权限的定制,除1个管理员外,通过“定制权限”可设置多个操作员,增加了对操作员安全管理的灵活性;云台的左/右/上/下/手动/自动控制;镜头的光圈/变焦/聚焦控制;灯光和雨刷的控制

11.监视器

彩色显像管;420线以上清晰度;2路BNC视频输入;2路BNC视频输出;2路BNC音频输入;2路BNC音频输出;制式:PAL/NTSC自动转换

3.实训项目

1、设备认识实训

2、镜头的安装及调试

3、系统结构与布线

4、数字硬盘录像机的设置及操作

5、监视器的接线、设置及操作

6、万向云台、解码器和云镜控制器的接线和操作

7、拾音器、防盗探测器、声光报警器的安装及调试

8、监控系统与报警系统的联动控制

9、BNC接头制作



(3)门禁控制及室内安防系统

一、系统概述

该系统利用了计算机技术、网络技术、综合布线技术,将对讲、门禁有机的结合在一起,在统一布局的基础上,将各功能模块分立化。系统结构性强,各功能模块拆卸方便,安装灵活,可形象灵活地模拟楼宇对讲、门禁系统的操作演示、系统设置、线路设计等实训及实验内容。系统采用可视对讲与非可视对讲混装的多样化方式,可实现:呼叫、对讲、监视、密码开锁、刷卡开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能,多台设备之间还可以实现联网管理。通过该系统的操作学习能让教学研究人员全面认识、掌握对讲门禁系统的各种应用模式,同时也为培养学生技能、研究对讲、门禁工程应用提供了良好的教学平台。

实训内容的安排上以培养学生的工程概念和实际动手操作能力为重点,实训内容主要分两大类:

1.各功能器件的原理认识、工程安装、实际操作(安装、调试)类实训;

2.对讲门禁系统检修、调试、设计类实训。

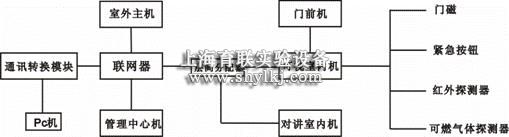

二、系统结构框图






三、产品特点

1.实现了计算机技术、网络技术、对讲与门禁的有机结合

2.系统开放,接线灵活

3.具有上位机管理软件,可以监控实时信息。

四、系统技术指标

1.输入电源:AC220V±15%,50HZ

2.环境温度:-20℃~+45℃

3.装置容量:<1kVA

4.安全保护:具有漏电自动保护装置

五、主要配置与参数

主要配置

序号

产品名称

规格型号

品牌

数量

单位

备注

1

室外主机

GST-DJ6106I

海湾

1


2

联网器

GST-DJ6327B

海湾

1


3

可视室内分机

GST-DJ6825

海湾

1


4

对讲室内分机

GST-DJ6209

海湾

1


5

门前机

GST-DJ6508

海湾

1


6

电源箱

GST-DY-18V2A

海湾

1


7

开关电源

HS-60-12

海湾

1


8

管理中心机

GST-DJ6406

海湾

1


9

层间分配器

GST-DJ6315B

海湾

1


10

通讯转换模块

K-7110(12V)

海湾

1


11

管理软件

GST-DJ6000

海湾

1


12

可燃气体探测器

LH-88(II)

国产

1


13

红外探测器


国产

1


14

门磁


国产

1


15

紧急按钮


国产

1


16

非接触式卡

FRID02A


5


17

电控锁



1




主要配置参数

1.单元门口主机

(1)可实现对单元楼门口的管理,容量250户,可扩展,带夜光。

(2)具有密码开锁,ID卡开锁,与管理中心机视频通话等功能

(3)ID卡感应距离:<10cm。

(4)密码保护功能。当使用者使用密码开门,三次尝试不对时,呼叫管理中心。

(5)带IC卡单元门口主机支持住户卡、巡更卡、管理员卡的分类注册,可执行刷卡开门和刷卡巡更的操作,最多可以管理900张卡片。

2.管理中心机

(1)可实现对小区内单元门口主机的管理,具有视频监控功能。

(2)具有远程开锁功能,可以打开指定单元门口的电控锁。

(6)具有安防功能,可以指示和查询用户报警。

(7)采用CAN总线技术联网,系统稳定,性价比高。

3.用户分机

用户分机有非可视用户分机和可视用户分机两种类型,非可视用户分机具有与单元门口主机通话功能,可视用户分机具有与单元门口主机通话和视频两种功能,同时具有四防区安防报警功能。

4.安防探测器

具有四类安防探测器:红外、门磁、可燃气体探测器、紧急按钮。

5.监控软件

配备管理软件,可以实现对单元门口刷卡信息等信息的监控。

六、实验内容

1、按线路图连线

2、对讲门禁系统使用情形模拟

3、可视室内机的安装连接与使用

4、门前机的安装连接与使用

5、对讲室内机的安装连接与使用

6、室外主机的安装连接与使用

7、管理中心机的安装连接与使用

8、上位机软件的安装与使用

9、门禁系统操作实训

10、室内安防实训

11、设计一个应用系统
