物联网智能楼宇实训设备

  • SHYL-LY96型 ​智能家居样板操作间
SHYL-LY96型 ​智能家居样板操作间

SHYL-LY96型 ​智能家居样板操作间

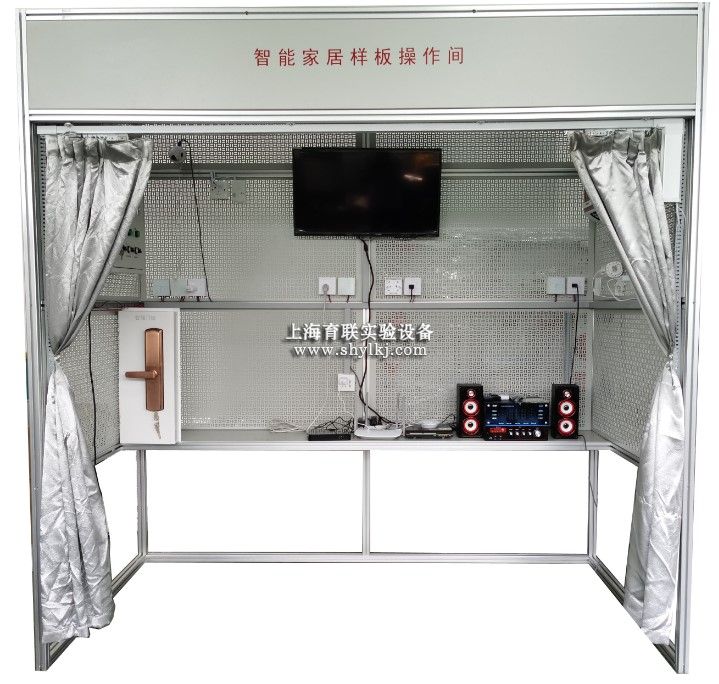

SHYL-LY96型 智能家居样板操作间

一、智能家居样板操作间参数概述:

1. 整套设备采用钢结构及铝合金型材承重支架,组成半封闭设计环境,模拟真实家居环境;尺寸可依据实际场地定制;模拟房间尺寸(2375*2400*1240)mm。

2. 钣金采用1.5mm加厚型钢板,数控冲铣网孔、便于学生组装设备及布线实习;

3. 设计工位整体色调一致、整个系统采用烤漆工艺,确保产品不易生锈、易维护和保养;

4. 模块化设计,标准连接件,积木式架构,可随意组装成各种结构,便于维护、拆卸和运输;

5. 样板间正面主干由1根开有3个8mm孔位的垂直轴与6根水平轴,通过3根8mm双头螺栓固定组成“丰”字形,结构稳固。

6. 样板间顶部钢板采用滑块式前置型固定法,两侧使用两个Φ8十字螺丝与型材架内8mm宽的孔槽进行固定,可以前后滑动。

7. 样板间侧板采用挡片式后置式固定法,侧面靠下位置装有活动桌面,采用前置式固定法,使用垫片和三角支架进行支撑,垫片和三脚架采用Φ5螺丝固定,牢固可靠,保证安全;

8. 网孔板外形尺寸大小可根据实际情况定制,网孔板均匀分布15mm*5mm的网孔,可适用Φ3、Φ4、Φ5自攻螺丝和Φ3、Φ4、Φ5螺丝螺母安装。

9. 样板间上固定30线槽,30线槽内部走线连接设备电源线,为样板间内各个电器供电。

10. 样板间配电箱安装有1路空气开关及接地保护装置,配电箱提供220V和24V、12V、5V几种电压,满足**用电安全标准。

11. 同时支持通过用平板电脑、手机和网关来控制以上样板间设备。

安装配套设计部件:

12. 自智能门锁:安装在工位的侧面,学生通过刷卡和密码、指纹、AP集中控制方式可控制门禁通行; ;

1) 智能门锁:

1 刷卡和密码、指纹、AP集中控制,手动开启,关门自动上锁;

2  适用于左门、右门、内开门与外开门等各种扇门;本系统安装左开门

3锁舌伸出长度>20mm,符合GA/T73-94 5.1.6B级标准;

4 与网关系统配套使用;

5电压:DC6V电池供电,开锁电流<300mA,静态20mA,开锁灵敏度1s;

6用户管理自设定

7指纹管理自定义

    8具有密码防盗报警音提示

9使用寿命长(50万次以上)

10智能门锁内钳门铃:

13. 换气扇( 1个);可支持正反转,AC 220V供电;

14. 旋转式警示灯(1个);DC 12V供电;

15. LED射灯 (2个);DC 12V供电,纯铝底座,高透亚克力灯罩;

16. 梯子 (1个);合金材质,1.5米左右;

17. 万用表 (1只);电子式,具有测量电压、电流、电阻等功能。

18. 32英寸壁挂式LED液晶电视 (1台);AC 220V供电,带USB、VGA、HDMI、RGB等接口;

19. 壁挂式暖风机 (1台);AC 220V供电,功率2000W;多档控制

20. 电动窗帘 (1套);AC 220V供电,窗帘电机自带多种模式;Zigbee和红外模式

21. DVD一台;音视频输出,支持读取各种光盘及视频格式;

22.T智能摄像头,DC12V,支持WIFI,网络;

23. 无线路由器(1个);1WAN口,4LAN口;

24. 音响;桌面式,2.O音箱,接口:AUX;

25. 智能家居控制主机

工作电压 DC  9V

产品材质 阻燃ABS

通信方式 433Mhz、315Mhz、ZigBee、GSM网络通信、RS485有线通信

通信距离 射频315MHz,空旷环境距离>100m;射频433MHz,空旷环境距离>100m;2.4G通信,ZigBee自组网的方式通信,空旷环境距离>15米;

工作温度 -20℃~70℃

工作湿度 20%-80%RH

9V-- DC    9V电源输入

LAN LAN  以太网口

RS485      RS485总线输出接口

RESET     数据复位按键

26.AP控制终端

Cortex-AS3四核64位,主频1.5GHz内存,2GLPDDR3

内置ROM,操作系统,Android6.0\网络支持,以太网、WIFI、蓝牙、

接口、USB2.0,串口COM2.232协议

电源:DC12V.1A

卡槽:TF\SIM卡

网络:RS485

27.教材资源

1.具体说明如下:

2.提供设备器件资源说明书,APP环境平台,登录/注册模块搭建、搭建、联动模块搭建、情景模块搭建.

3.智能家居安装与控制项目化教程提供包含器件完整使用说明,主要章节包括智能家居整体体验、智能家居安防报警系统组建、智能家居环境监测系统监测、智能家居火灾预警系统监测搭建、智能家居常用家电控制系统搭建、智能家居照明调光系统搭建。无线网络系搭建与学习对码,红外对码学习等。

二、智能家居样板操作间功能实训项目

1.APP远程控制操作实训

2.实时控制监控实训

3.红外控制操作实训

4.无线遥控对码操作操作实训

5.场景控制操作实训

6.主网平台组建操作实训

7.平板电脑检测设置操作实训

8.家电控制操作实训

8.电动窗帘操作实训

9.家居安防模块的连接实训

10.情景组建控制等实训
