SHYL-WL01物联网智慧城市综合实训系统

SHYL-WL01物联网智慧城市综合实训系统

 一、物联网智慧城市综合实训系统系统概述：

1.1、城市智能综合实训系统作为物联网典型应用的演示实训平台，以智能交通，智能停车场、智能安防、智能安保巡更、智能监控。楼宇照明等、为控制对象，集合了无线通讯技术、物联网射频识别（RFID）技术、传感器技术、嵌入式系统技术、分布式信息处理技术、网络安全技术以及图像处理等先进技术。具有车辆道闸、大楼照明、安保巡逻点，周界安防、视频监控、视频抓拍、城市交通管理等功能。通过控制监视实训区进行系统连线实训，上位机采集处理信息，同时监视各系统运行情况。

1.2、在远程控制方面采用了嵌入式系统平台，可实现RFID射频技术、语音控制、图像处理、车俩识别、远程控制、无线通讯、Wi-Fi 等多种功能；支持多种传感器，结构化设计。嵌入式平台、单片机以及物联网ZigBee、RFID 技术的融合，可以让学生从实际生活中感受物联网的应用，并通过实践快速学习嵌入式、RFID、WIFI图像处理等技术，对物联网这个庞大的系统做一个亲身的感受和应用，以便以后的物联网开发。

1.3、在系统的基础之上，可以改造出硬强大的智慧农业、智能家居、智能堆场通信及定位系统、物流运输实时监控系统等应用系统，给学生充分的拓展空间，满足物联网相关专业的综合训练和竞赛要求。

1.4、系统架构城市智能系统由实体沙盘、传感设备、控制设备及中央控制台等组成。

二、物联网智慧城市综合实训系统实体沙盘系统组成

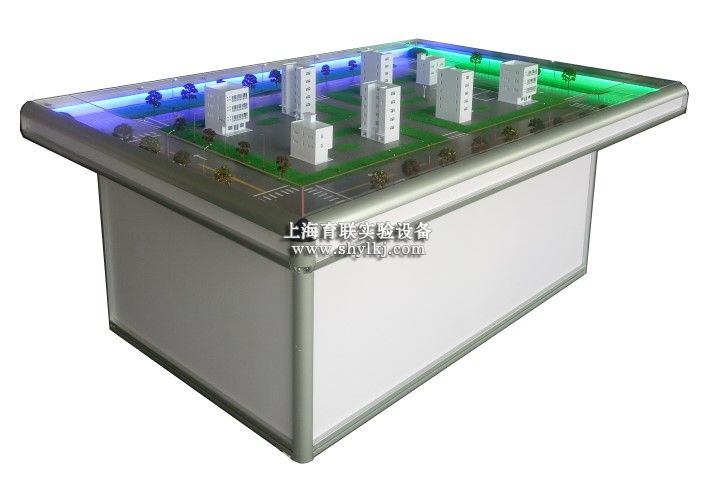

2.1城市智能实训系统沙盘面积2.0米x1.4米、 离地面高度0.7m，上面有安装城市交通系统，停车场，建筑模型，路灯系统，提示牌、大楼供电系统、巡逻系统、周界系统、监控系统等，路面上铺设车辆导航色带和RFID标签。城市交通系统由行车道、交通灯、交通指示牌、提示牌、信息显示屏等组成；停车场由入出口道闸、停车区、车辆信息显示屏等组成；建筑模型包括楼宇、厂房、路灯、公共绿地等模型。

2.2.车辆进出传感设备

1）监控摄像头2个，分别用于道路车辆运行监视与车辆入出时的拍照视频对比管理。

2）固定RFID读卡器2个，用于停车场入出口道闸车辆进出的身份识别。

3）移动RFID读卡器每辆车1个，RFID电子标签若干，用于检测车辆。

2.3、智能视频监控

1）具有沙盘全景监视

2）无线WIFI控制

3）手机APP远程控制

2.4、巡更系统

1）沙盘模型在每一个小区大楼都设有巡保巡检点

2）巡更棒：通过射频技术读取大楼巡逻点

3）系统具有线路计划，人员信息考勤管理等

2.5、周界安防系统

1）红外对射传感器4个,用于周界控制

2）沙盘系统具用小区周界安防

3）控制台及上位机可监控测到各小区报警情况

2.6、智能交通灯系统

1.交通控制设备

1）车辆要能根据交通指示进行停车与启动，做到红灯停、绿灯行；或者按设定规则违章行驶。

2）交通灯设备2套，用于路口（十字路口和丁字路口各1个） 交通控制。

3）公共信息显示屏4套，用于显示道路信息。

4）车辆道闸与显示屏一套，小车通过RFID刷卡入出，显示屏能显示当前停车数与空位数、车辆违章等信息。

5）路灯控制系统一套，用于对道路照明控制。

2.7、中央控制台

中央控制台安装智能控制中心主机与主控上位机服务器，在智能控制中心和计算机上安装系统与应用软件，实现如下功能。

1）智能控制中心与智能交通通信，实现车辆运行的控制与运行位置的检测，并将公交车辆当前位置信息显示在显示屏上，显示在控制电脑屏幕上。

2）智能控制中心与车辆道闸系统通信，实现远程通过道闸时的刷卡身份自动识别与档杆开闭，显示屏能显示当前停车数与空位数等信息。

3）智能控制中心与道路视频监控系统通信，实现交通灯控制、车辆运行违章视频抓拍记录、车辆违章显示等功能。

4）智能控制中心与路灯监控系统通信，实现路灯开关量控制等功能。

5）智能控制中心与安防系统通信，实训上位机实进监控，并外理报警信息

6）上位机能进行安保巡逻和人员考勤管理

7）智能控制中心具有沙盘楼房供电实时监控等功能

8）控制台具有硬件线路考核实训端
