SHYL-WL92物联网综合实验平台

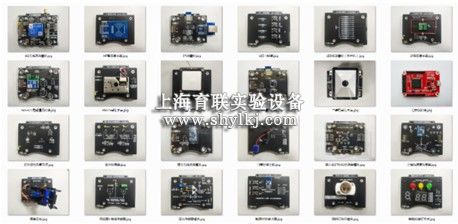

一、 物联网实验平台结构 ：
l 外观尺寸：长415*宽310*高50（mm）左右；约2.5kg；材质：铝合金楔形结构，实验平台采用一体式供电结构，整个实验过程只需连接一根电源线和数据线即可，大大的提高学习效率，节省时间；
l 采用全新的教学模式：磁吸积木式教学，所有模块可以进行叠罗汉式(搭积木)的组装连接，支持多层块叠加，无需外数据线与电源线，即可进行不同模块、不同功能、不同形态的组合，如：STM32模块（单片机）+ZigBee节点（无线通信模块）+温湿度传感器（传感器模块），物联网通信采集的主要组成：处理器+通信节点+传感器；
l 提供5V供电接口（Type-C）、以太网接口、双路USB接口、J-link下载器接口、CC-Debugger下载器接口、RS232/RS485串口，其中J-link下载器、CC-Debugger下载器均为平台内置，下载程序时只需将模块吸附到平台对应下载端即可，无需接线；
l 平台内集成示波器和微功耗功能，提供5V、3.3V、通道A、通道B及功耗5路输出接口，提供PC端专业测试软件，只需按下平台上的虚拟仪器启动键即可开启，实时监测相关数据；
l 内置USB串口服务设备,通过1路USB虚拟出多路串口，根据端口虚拟出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路，多路串口可以**的实现数据的透明化、便捷化、多样化，让学生可以分步式的进行数据的采集和设备的检修，进行数据传输时，模块无需单独连接数据线，极大的减少接线带来的问题；
l 实验平台具备8个通用实验模块插槽，每个插槽集成12路接触点，供模块进行数据通讯及供电，并且插槽集成防呆及防短路功能，可直接将模块吸附到插槽内,支持最多8个模块联动实验，可在单个知识点学习的基础上，进行多模块综合应用，可完成无线传感网络实验等多种复杂的组网实验；
l 实验平台上集成了485选择键、ZigBee仿真器复位键、J-Link仿真器启动键和虚拟仪器启动键，在使用不同功能的时候，方便切换和使用，同时实训平台内部集成还原功能模块，当通讯及仿真调试出现混乱时，只需关闭电源再重启，即可恢复出厂设置；
l 实验平台上每个COM端对应一盏指示灯,COM2-COM5模块进行数据传输时,指示灯闪烁，另外配有主板运行指示灯，实验平台正常运行时，指示灯常亮；
l 教学实验资源包：提供全部配套的实验源代码、视频资料、上位机软件开发源代码、实验指导手册、硬件模块原理图、相关软件工具等；
二、物联网实验平台单片机模块
1. 嵌入式STM32处理器模块:
l 采用STM32F103处理器，内核：ARM 32位的Cortex™-M3 CPU；**72MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz (Dhrystone 2.1)；
l 存储器：
1）从16K到32K字节的闪存程序存储器；
2）从6K到10K字节的SRAM；
l 支持USB、CAN、6个定时器、2个ADC 、6个通信接口；
l 提供485选择端、BOOT0两路接口；
l 提供1个复位键，用于系统的复位。支持ADC、SPI、IIC、UART、PWM等接口；
l 程序下载方式为实验平台内部下载，即无须外部接线，节省接线操作时间，带有电源保护电路；
l 模块底部和表面分别集成24路弹性探针和24路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁形式吸连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
2. CC2530单片机模块：
l 主芯片：CC2530F256，256K Flash, 8K RAM，内置8051单片机及无线收发器；
l 无线频段：2.4-GHz IEEE 802.15.4；
l **发射功率:4.5dBm；
l 串行速率：38400bps（预设），可设置 9600bps，19200bps， 38400bps， 115200bps；
l 外置可拓展跳线接口，将芯片引脚引出，可拓展性强；
l 程序下载方式为实验平台内部下载，无需外接数据线和电源线；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能。
3. Arduino UNO处理器模块：
l 采用高性能、低功耗的 8 位AVR 微处理器，主芯片:ATMEGA328P,闪存容量32K,具备32 个8 位通用工作寄存器，可通过片上Boot 程序实现系统内编程；
l 提供ISCP程序载入接口；
l 提供复位按键，程序运行混乱时，可进行复位；
l 支持图形化编程软件；
l 模块外围引出芯片引脚，便于拓展；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
三、物联网实验平台无线通信模块
1. ZigBee无线通信模块:
l 主芯片：CC2530F256，256K Flash，8K RAM，内置8051单片机及无线收发器，支持11-26信道更改，支持点播、组播、广播多种类型数据通信，支持自动组网及网络自愈功能；
l 串行速率：9600-115200bps多种速率可选；
l 无线频率：2.4GHz；
l 无线协议：ZigBee2007/PRO；
l 通讯接口：UART；
l 无障碍传输距离：200米；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 具备协调器、路由器及终端功能，可通过串口指令让设备在协调器、路由器和终端三种类型切换；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
2. Wifi无线通信模块:
l 主芯片集成MAC、基频芯片及射频收发单元，内置低功耗运行机制，可以有效的降低功耗运行；
l 支持WiFi@2.4GHz802.11b/g/n无线标准；
l 支持WEP/WPA-PSK/WPA2-PSK安全模式；
l 支持AP、STA、AP+STA工作模式；
l 完全集成的串口转无线TCP/UDP传输功能，多个串口速率选择；
l 支持TCP/UDPClient注册包机制；
l 支持SimpleConfig/Airkiss/usrlink快速联网配置；
l 支持AT+指令集配置；
l 支持TKIP、AES加密；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 通过参数配置，可通过WiFi无线节点，将传感器数据传入云端；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
3. 无线通信模块:
l 主芯片采用华为海思Hi2115超低功耗方案，内置天线，支持B1-B28多频段运行；
l 发射功率：23dBm~-40dBm；
l 接收灵敏度：-115dBm；
l 支持2路TCP/UDP简单透传模式；
l 支持6路TCP/UDP指令传输模式；
l 支持CoAP通信模式；
l 支持串口、注册包及心跳包功能；
l 支持3GPP标准指令集；
l 外置SIM卡，支持电信、联通、移动全网通；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 通过参数配置，可通过NB-IOT无线节点，将传感器数据传入云端；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
4. 蓝牙无线通信模块：
l 采用低功耗蓝牙4.2芯片，并且向下兼容V4.0/4.1；
l 传输类型：蓝牙转UART数据传输；
l 支持多种唤醒方式，平均200uA低功耗广播模式，平均500nA休眠模式；
l 具备主从一体功能，支持快速切换；
l 支持多种配置方式，串口AT指令，透传AT指令；
l 支持1对多广播模式，内置iBeacon协议；
l 支持Mesh组网，快速实现蓝牙自组网络及蓝牙转UART数据传输；
l 超远的传输距离，模块对传**发射功率下可达100米，手机对模块**发射功率下可达140米，支持128bit格式UUID修改，可与其他厂家模块通信；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
5. GSM无线通信模块：
l 标准频段：GSM850/900、DCS1800/1900四频；
l 支持GSM/GPRS标准网络；
l 支持TCP/UDP/DNS/HTTP/ICMP网络协议；
l 支持2G/3G/4G手机卡的2G流量；
l 支持TCP Client和UDP Client透传方式；
l 支持短信透传模式、网络透传模式、HTTPD 模式、UDC 模式等多种工作模式；
l 支持发送注册包/心跳包数据；
l 支持基本指令集和拓展指令集，支持类RFC2217 功能，可从网络动态修改模块的串口参数；
l 支持多种工作模式：短信透传模式、网络透传模式、HTTPD模式、UDC模式；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
6. LoRa无线通信模块：
l 采用ASR6501芯片方案，支持点对点通信协议，通过串口进行数据收发，可实现一对一或者一对多的通信模式；
l 载波频率：398-525MHz；
l **发射功率：22dBm；
l 数据接口（TTL）:1200-115200bps；
l 接收灵敏度：-140dBm@0.268Kbps；
l 通信距离：3.0km；
l 接口类型：UART；
l 支持低功耗模式，可通过串口将模块配置为RUN/WU/LR/LSR四种工作模式；
l 支持定点发送模式，支持AT指令配置，支持快速进入低功耗；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
7. 4G无线通信模块：
l 模块采用5模13频4G模块，内部资源1Gb FLASH+512Mb RAM，支持移动、联通、电信4G高速接入，同时支持移动和联通3G与2G接入；
l 支持波特率：1200-460800bps；
l 支持2个网络连接同时在线，支持TCP和UDP；
l 支持IPv4,IPv6,IPv4/IPv6双堆栈协议；
l 支持心跳包，注册包，套接字协议，FTP升级，基站定位等功能；
l 支持网络透传模式、HTTPD模式、UDC模式等多种工作模式；
l 支持网络，短信和串口AT指令，参数设置更方便；
l 支持简单透传功能，HTTPD功能,UDC功能；
l 集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l 模块底部和表面分别集成12路弹性探针和12路弹性探针接触点，支持搭积木连接方式，可与实验平台通过磁吸形式连接，无需外接数据线和电源线，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能；
四、物联网实验平台传感器模块
1. 空气温湿度传感器：
l 工作电压：5V；
l 采用DHT11传感器；
l 温度：检测范围0-50度，**到可以达到0.5℃；
l 湿度：
1）检测范围20%RH-95%RH, **到可以达到2%RH；
2）支持电容型湿度传感实验；
3）支持湿度值脉冲信号输出；
l 输出形式：数字量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
2. 光照度传感器：
l 工作电压：5V；
l 采用ROHM原装BH1750FVI芯片；
l 输出形式:数字量、模拟量；
l 使用宽电压LM393电压比较器,工作稳定；
l 光照度范围：0-65535lx
l 传感器内置16bitAD转换器，直接数字输出，省略复杂的计算，省略标定，不区分环境光源，接近于视觉灵敏度的分光特性，可对广泛的亮度进行1勒克斯的高精度测定；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
3. 霍尔传感器：
l 工作电压：5V；
l 使用3144霍尔传感器；
l 工作频率宽：DC100KH；
l 使用宽电压LM393电压比较器,工作稳定；
l 支持灵敏度可调；
l 支持信号输出指示；
l 输出形式：开关量
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
4. 人体红外传感器：
l 工作电压：5V；
l 采用SR602感应传感器；
l 感应距离：0-5M；
l 支持红外对射、红外漫反射传感实验；
l 同时提供传感器的模拟量信号；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
5. 气体传感器：
l 工作电压：5V；
l 采用可拆卸结构，支持MQ系列半导体气敏元件；
l 支持1路数字量输出；
l 支持1路模拟量AD输出功能；
l 支持灵敏度可调；
l 检测浓度：300-10000ppm；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
6. 火焰传感器：
l 工作电压：5V；
l 探测角度：60°；
l 检测波长：760nm-1100nm；
l 输出形式：开关量；
l 支持灵敏度可调；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
7. 气体压力传感器：
l 工作电压：5V；
l 采用XGZP型压阻式压力敏感元件，适用于生物医学和汽车电子领域；
l 压力范围：-100Kpa-200Kpa；
l 采用MEMS技术；
l 适用于无腐蚀形的气体或液体；
l 输出形式：模拟量；
l 配套压力输出装置；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
8. PM2.5传感器：
l 工作电压：5V；
l 采用GP2Y1014AU0F光学灰尘传感器；
l 工作电流：20mA；
l 小粒子检出值：0.8微米；
l 灵敏度：0.5V/(0.1/mg/m3)；
l 输出形式：模拟量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
9. 红外对射传感器：
l 工作电压：5V；
l 采用H2010直射型光电传感器，槽宽10mm；
l 使用宽电压LM393电压比较器,工作稳定；
l 具有信号输出指示灯，输出高电平灯灭，输出低电平灯亮；
l 输出形式：开关量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
10. 土壤湿度传感器：
l 工作电压：5V；
l 采用叉形设计，方便插入土壤，检测深度38mm；
l 测量参数：土壤容积含水率；
l 湿度范围：0～**RH；
l 测量精度：±3%RH；
l 输出形式：模拟量、开关量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
11. 距离感应传感器：
l 工作电压：5V；
l 采用红外技术，波长940；
l **功耗：70MW；
l 输出形式：模拟量、开关量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
12. 超声波传感器：
l 工作电压：5V
l 采用HC-SR04超声波模块；
l 射程范围：2cm-4m；
l 输入触发信号：10Us的TTL脉冲；
l 输出形式：模拟量；
l 模块接线方式，VCC、trig（控制端）、echo（接收端）、out（空脚）、GND；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
13. 三轴加速度传感器：
l 工作电压：5V；
l 采用MPU-6050芯片，芯片内置16bit AD转换器，16位数据输出；
l 通信方式：标准IIC通信协议；
l 陀螺仪范围：±250/500/1000/2000度/s；
l 加速度范围：±2/±4/±8/±16g；
l 输出形式：模拟量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
14. 重量传感器模块：
l 工作电压：5V；
l 支持** 5kg 称重测试；
l 采用 24 位高精度的 A/D 转换芯片 HX711,提供**的测量精度；
l 提供亚克力压力面板，用于放置重物；
l 输出形式：模拟量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
15. PH值传感器模块：
l 工作电压：5V；
l 测量范围：0-14PH；
l 测量精度：±0.01PH（25℃）；
l 相应时间：≤1Min；
l 传感器接口：BNC接口；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
16. 电导率传感器模块：
l 工作电压：5V；
l 输出电压：0-3.4V；
l 测量范围：0-20ms/cm；
l 测量精度：±5%F.S.；
l 电级接口：BNC接口；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
17. 二氧化碳传感器模块：
l 工作电压：5V；
l 测量范围：0-10000ppm；
l 测量精度：±（50ppm+5%读数值）；
l 输出信号：UART；
l 响应时间：＜120s；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
18. 红外测温传感器模块：
l 工作电压：5V；
l 采用MLX90614集成芯片；
l 测量范围：-40-125℃；
l 测量精度：0.5℃；
l 通信方式：标准IIC通信协议；
l 接口：兼容SMbus数字接口；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
19. 限位器模块：
l 工作电压：5V；
l 采用工业生产的机械限位器，限位器被触发后可以选择高电平输出或者低电平输出形式；
l 提供双路限位器，支持外接设备控制；
l 提供NO、COM、NC三路输出端；
l 可以模拟一些工业传感器的触发采集，如红外栅栏、人体红外等；
l 输出形式：开关量；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
五、物联网实验平台执行控制器模块
1. 双路继电器执行器：
l 采用5V控制继电器，实现双路控制开关；
l 继电器规格3A-200VAC；3A-30VDC；
l 提供NO、COM、NC三路输出端，可外接控制设备；
l 提供双路指示灯，显示继电器状态；
l 模块表面集成12路弹性探针，通过模块间的相互磁吸，支持多个不同模块的搭积木连接，可实现程序下载、数据传输、串口调试、供电等功能。
2. 舵机执行器：
l 工作电压：5V；
l 采用单路舵机控制器，通过对舵机的控制实现对云台的自由转动；
l 工作扭矩1.6kg/cm；
l 转动速度：0.12-0.13秒/60°；
l 采用PMW信号进行传输；
l 舵机运转角度：0-360°；
l 可通过单片机编程，实现舵机自由运转；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
3. 步进电机执行器：
l 工作电压：5V；
l 采用4相5线步进电机马达；
l 采用UNL2003驱动，电机带减速齿轮，运行平稳；
l 步进角度：5.625×1/64；
l 电机直径：28mm；
l 精度：步进角度的 3-5%；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
4. 云台控制器：
l 工作电压：5V；
l 采用sg90双舵机，工作机扭矩1.8kg/cm,反应速度0.1sec/60degree；
l 支持横向运动**角度：180°；
l 支持纵向运动**角度：95°；
l 电机引脚：橙色信号，红色正极，棕色负极；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
5. 风扇节点：
l 工作电压：5V；
l 提供1路直流风扇模块，提供单片机和外接电路两种控制方式；
l 工作电流：0.09-0.25A；
l 转速：2000RPM；
l 风量：2.37CFM；
l 可通过对单片机编程实现开关控制；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
6. 模拟空调节点：
l 工作电压：5V；
l 模拟空调档位，提供三个档位控制；
l 与风扇节点连接，控制风扇转速；
l 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。
7. 窗帘执行器：
l 工作电压：5V；
l 提供2相4线步进电机，推力300g;
l 提供导轨，模拟窗帘的开启和关闭动作；
l 支持按键控制电机启动；
l 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。
8. LED灯光节点：
l 工作电压：5V；
l 功率：1W；
l 亮度支持无极调节；
l 采用标准 86型 E27 螺口带底盒灯座；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
9. 水泵节点：
l 工作电压：5V；
l 空载电流：0.6A；
l 吸程：1.8M；
l 扬程：5M；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
10. 喷雾器节点：
l 工作电压：5V；
l 空载电流：300mA；
l 频率：110Khz；
l 功率：2W；
l 主体材质：压电陶瓷环；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
11. 智能语音播报节点：
l 工作电压：5V；
l 提供3W/4Ω语音播报喇叭；
l 支持MP3、WAV解码格式；
l 支持采样率（Khz）：8/11.025/12/16/22.05/24/32/44.1/48；
l 板载32Mbit（4MByte）flash存储，可通过USB连接更新音频文件；
l 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。
12. 按键采集模块：
l 工作电压：5V；
l 提供4路按键和4路按键指示灯；
l 采用矩阵式和按键式按键布局，满足学生练习单片机或者外部控制输入方面的实验；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
13. LED/RGB/按键/可调电阻/蜂鸣器综合模块：
l 工作电压：5V；
l 提供2路RGB灯光、1路蜂鸣器、三路按键以及1路可调电阻；
l 综合实验模块，支持 RGB 灯光控制、蜂鸣器报警、电阻调节、按键模拟等实训实验；
l 支持外接跳线，便于拓展；
l 模块底部集成12路弹性探针，支持搭积木连接方式，可与实验平台或实验模块通过磁吸形式连接，无需外接数据线和电源线，可实现程序下载、数据传输、串口调试、供电等功能。
六、物联网实验平台嵌入式开发平台
1. 嵌入式核心主板：
l 核心板芯片：三星Exynos 4412（Cortex-A9四核架构），处理器主频：1.5Ghz，内置高性能4核A9 ARM架构，配备Mali-400 GPU；支持 2D/3D图形加速；内部MFC支持 MPEG2/4、H.263、H.264等的编解码和VC1的解码，
l 支持32KB*4 I/D一级缓存，1MB二级缓存，支持单通道32位数据总线，高达800MHz工作频率的LPDDR2/3，LVDDR3(Low Voltage DDR3)，DDR3，支持3.3V的IO电平，DDR3内存：1GB，存储：8GB eMMC，用户按键：4按键，JTAG接口：标准JTAG接口，GPIO扩展接口： 36针可编程GPIO接口；
l 外接板资源：可接zigbee模块、蓝牙模块、wifi模块等模块；
l 系统软件：Android或Linux系统，采用一键切换系统方式，方便后面学生或老师更换系统；
l 资料：提供实验指导书；含Android/Linux开发源码、配套软件开发环境、实验例程配套源码工程等文件；硬件接口开放，硬件电路及原理图，软件代码开源，提供实验指导书和U盘资料。
2. 人机交换单元：
l 触摸屏：主要用于嵌入式核心主板，触摸屏采用7寸电容触摸屏，支持多点触摸，分辨率为：800*480；
l 视频输出：支持HDMI高清接口；
3. 外部接口驱动单元：
l 包含2个RS232串口、1个RS485串口、2路SPI总线接口、5路USB Host接口、数字RGB LCD接口、标准Mipi LCD接口、标准SIM卡接口、标准TF卡接口，**支持256GB、自适应10M/100M/1000M以太网接口、I2S 2.1声道音频接口；
七、云平台
l 支持传统工业上云：可通过多种通讯方式，如: 5G（NB-IOT）、4G、GPRS（2.5G）、 Lora、 WiFi、Ipv6等，将工业上传统硬件（包括教学传感器模块）接入云端，实现对工业生产环境数据的全面监控；
l Modbus协议：采用工业上常用的Modbus协议，可将工业级别传感器完全移植到教学实践中，并提供源代码，让学生更快的与社会接轨；
l 可以通过wifi或nb-iot无线模块，将传感器数据直接采集到云端显示；
l 支持云组态设置；
l 支持手机接收传感器报警信息;
l 支持微信小程序显示组态内容，及控制设备等功能
电话：021-6298-7919
传 真：021-6298-2737
手 机：189-3053-7827
邮 箱：877568833@qq.com
地 址：上海市中辰路
