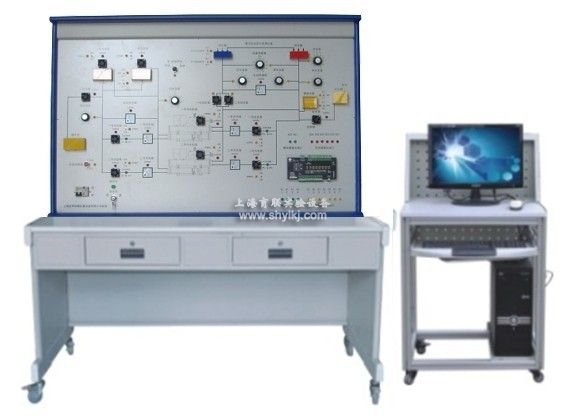

SHYL-LYL7型楼宇冷冻监控系统实训装置

SHYL-LYL7型楼宇冷冻监控系统实训装置

一、楼宇冷冻监控系统实训装置系统实训功能：

     能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

二、 楼宇冷冻监控系统实训装置系统技术指标：

工作电压：单相三线220V±5% 50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

三、楼宇冷冻监控系统实训装置实训项目

楼宇压缩式制冷监控

1、按线路图将各部分连线操作实训；

2、启动控制顺序操作实训；

3、停动控制顺序操作实训；

4、冷水机组保护控制操作实训；

5、冷水机组过载故障停机保护控制操作实训；

6、冷冻水泵过载故障停机保护控制操作实训；

7、冷却水泵过载故障停机保护控制操作实训；

8、根据冷却塔进水温度实时控制混水电动阀的开度操作实训；

9、压差旁通控制操作实训；

10、根据冷负荷控制冷水机组启停操作实训；

11、手/自动控制操作实训；

12、累计运行时间操作实训；

13、线路故障的判断与处理实训；

14、操作错误的判断与纠正实训。

楼宇冷却水监控

15、按线路图将各部分连线操作实训；

16、启动控制顺序操作实训；

17、停动控制顺序操作实训；

18、冷水机组保护控制操作实训；

19、冷却塔风机过载故障停机保护控制操作实训；

20、水箱补水控制操作实训；

21、根据冷却塔出水温度实时控制冷却塔风机启动台数操作实训；

22、根据冷却塔进水温度实时控制混水电动阀的开度操作实训；

23、组态界面的控制及显示操作实训；

24、线路故障的判断与处理实训；

25、操作错误的判断与纠正实训。

楼宇一级冷冻水监控

26、按线路图将各部分连线操作实训；

27、启动控制顺序操作实训；

28、停动控制顺序操作实训；

29、冷水机组保护控制操作实训；

30、计量冷负荷并监视和控制冷水机组运行台数操作实训；

31、冷水机组过载故障停机保护控制操作实训；

32、膨胀水箱的高低液位检测及补水泵启停控制操作实训；

33、组态界面的控制及显示操作实训；

34、线路故障的判断与处理实训；

35、操作错误的判断与纠正实训。

楼宇二级冷冻水监控

36、按线路图将各部分连线操作实训；

37、启动控制顺序操作实训；

38、停动控制顺序操作实训；

39、冷水机组保护控制操作实训；

40、计量冷负荷并监视和控制冷水机组运行台数操作实训；

41、冷水机组过载故障停机保护控制操作实训；

42、空调用户资用压差与加压泵的联动控制操作实训；

43、组态界面的控制及显示操作实训；

44、线路故障的判断与处理实训；

45、操作错误的判断与纠正实训
