物联网智能楼宇实训设备

  • SHYL-ALY112C型 楼宇智能安防布线实训系统(工程型)

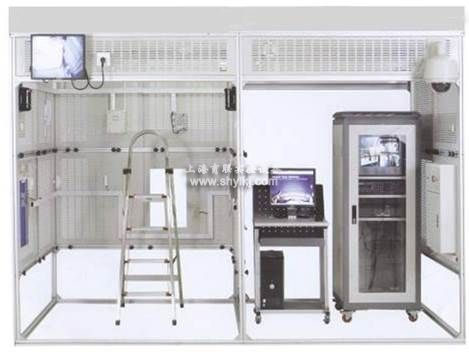

SHYL-ALY112C型 楼宇智能安防布线实训系统(工程型)

SHYL-ALY112C型 楼宇智能安防布线实训系统(工程型)

SHYL-ALY112C型 楼宇智能安防布线实训系统(工程型)

一、楼宇智能安防布线实训系统系统概述

楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分,智能大楼(小区)可模拟智能大楼的安保房间,也可模拟智能小区的安保房间。在此系统进行项目训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、楼宇智能安防布线实训系统系统结构与组成

楼宇智能安防布线实训系统采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜、监控计算机等典型管理设备。

在智能大楼(小区)内安装烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。

在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为14寸CRT监视器。

系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。

三、楼宇智能安防布线实训系统技术参数

输入电源:单相三线~220V±10% 50Hz

工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m

实训装置容量:≤1.0kVA

外型尺寸:3120mm×1580mm×2310mm

安全保护:具有漏电压、漏电流保护,安全指标符合**标准

四、楼宇智能安防布线实训系统实训项目

智能建筑安防布线的实施

对讲门禁系统安装、接线与调试

室内安防与周界防范系统安装、接线与调试

视频监控系统安装、接线与调试

巡更系统安装与调试

系统运行维护

五、楼宇智能安防布线实训系统基本规格

序号

器材名称

器材规格或型号

数量

单位

1

建筑模型

由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。

1

2

电脑桌

600mm×600mm×800mm(长×宽×高)

1

3

钢凳

Φ300mm×450mm(圆×高)

1

4

铝人字梯

900mm×250mm×1200mm(长×宽×高)

1

5

工程塑料卡件

20mm×10mm×11mm(长×宽×高)

300

2.楼宇智能安防布线实训系统系统配置

序号

名称

配置内容

备注

1

对讲门禁系统

包含彩色可视室外主机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。


2

视频监控系统

包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。


3

室内安防与周边防范系统

包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。


4

巡更系统

包含巡更巡检器、通讯线、充电器、信息钮。


楼宇自动化实验室简介

  楼宇自动化实验室是为了配合《建筑设计及楼宇自动化》理论教学而设置的,是建筑设计及楼宇自动化课程重要的实践教学环节,通过本课程实验,使学生进一步掌握《建筑设计及楼宇自动化》的基本理论,并要求学生能够独立分析和排除实验用仪器设备的常见故障,能够利用现有实验装置和仪器、仪表正确获取、处理实验数据。

主要仪器设备:太阳能光伏模拟发电实验系统、供配电技术实验装置、发电厂综合自动化实训考核平台、变频恒压供水系统实训装置、楼宇智能化工程实验系统、群控多层电梯实训装置、停车场管理系统、中央空调自控系统综合实训装置、微型电子计算机。

开设主要实验: 中央空调自控制系统实训、智能停车场管理实训、电气设备实训、自动装置及继电保护实训、发电厂电气运行实训、楼宇自动化管理实训等。
