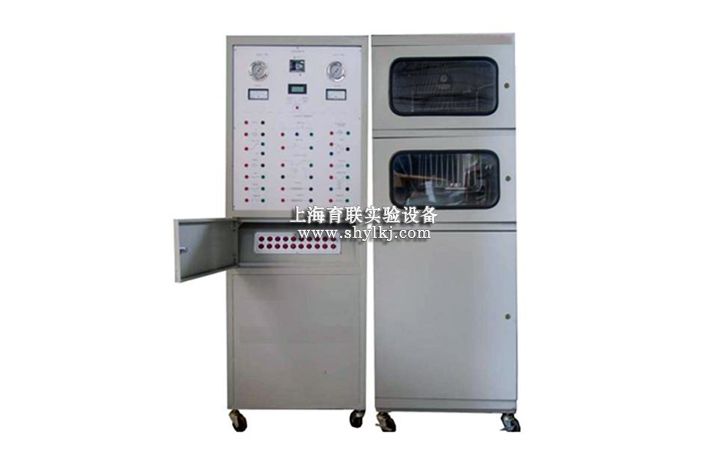

SHYL-JD96 双门电冰箱综合实训考核装置

SHYL-JD96 双门电冰箱综合实训考核装置

SHYL-JD96 双门电冰箱综合实训考核装置

一、双门电冰箱综合实训考核装置概述:

双门电冰箱综合实训考核装置”是为大中专院校的制冷专业、家电维修专业、各技能培训及 职业技能鉴定部门开发设计的,该装置集制冷、电气控制、故障模拟于一体,产训装置全理布局,具有综合性、直观性、开放性及应用性很强的教学实训及考核平台,让学生掌握直冷/间冷式电冰箱的结构、原理及特点。

二、双门电冰箱综合实训考核装置特点:

1、实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理,可以清楚的看到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。

2、整套实训装置集直冷式、间冷式电冰箱于一体,整个电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。

3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)

4、装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。

5、可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。

三、双门电冰箱综合实训考核装置技术参数:

1、输入电源:单相三线AC220V±10  50Hz

2、装置容量:<0.2KVA

3、外形尺寸:600×600×1700mm

4、制冷剂类型:R600

5、安全保护:具有漏电压、漏电流保护装置,安全符合 标准

四、双门电冰箱综合实训考核装置装置的基本装备:

1、实训柜:铁质双层亚光密纹喷塑结构,铝质面板。制冷系统中加入了两个控制阀,用于直冷式与间冷式电冰箱转换的状态。在实验柜的底层设有一个柜子,用于放置实验连接线、工具及其它实验用品。冰箱的冷冻室门、冷藏室门采用透明设计,便于观察冷冻室内蒸发器表面结霜情况,冷凝器外置于冰箱的后面。

2、直冷/间冷式电冰箱制冷系统配置表:

序号

设备名称及型号

数量

备注

1

1/9匹冰箱制冷压缩机QD30(85 W 0.6A  R600)

1台


2

直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器)

1套


3

间冷式蒸发器(翅片盘管式蒸发器)

1套


4

钢丝式冷凝器(17档)

1套


5

冷凝风扇(间冷风机)

1套


6

照明灯及门开关

1套


7

定时化霜时间继电器

1只


8

补偿电热丝、补偿开关

1套


9

温控器(WDF型、WPF型)

1套


10

化霜温控器(-5OC),除霜温度保险丝(65OC)

1套


11

双金属片热保护继电器

1套


12

PTC启动器、重锤启动器

1套


13

毛细管

2根


14

电磁阀

2个

间/直模式切换

 3、交流电压表1只:测量范围0250V,用于监测电源电压

4、交流电流表1只:测量范围0 ,用于观测系统启动电流及正常工作电流

5、温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度

6、压力真空表2只:测量范围分别为0.11.6MPa、-0.12.5MPa,可显示系统高压侧以及低压侧的压力

7、故障箱1个:镶嵌于实验柜内,用于设置故障,并配有锁。可设置的故障类型有:电源电路、照明电路、化霜电路、压缩机保护电路等。

8、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

9、实训连接线1套:实训连接线及插座采用防触电结构,使用安全、可靠、防触电。

四、双门电冰箱综合实训考核装置故障说明

编号

故障模拟说明

故障现象

K1

门灯开路

直冷模式下压缩机工作,门灯不亮

K2

复合门开关公共端开路

间冷模式下风机不转且门灯不亮

K3

风扇电机开路

间冷模式下风机不转

K4

门开关开路

直冷模式下门灯不亮

K5

补偿开关开路

直冷模式下温度在低于5OC时环境下,压缩机无法启动

K6

化霜温控器开路

间冷模式下化霜时,化霜保险丝熔断

K7

WDF温控器H-L两端开路

直冷模式下门灯亮,压缩机不工作

K8

WDF温控器L-C两端开路

直冷模式下门灯亮,压缩机不工作

K9

WPF温控器L-C两端开路

间冷模式下门灯亮,压缩机不工作

K10

化霜时间继电器BW-BK两端开路

间冷模式下门灯这,压缩机不工作

K11

化霜温度保险丝开路

间冷模式下化霜状态下,化霜不起作用

K12

补偿电热丝开路

直冷模式下温度在低于5OC时环境下,压缩机无法启动

K13

化霜电热管开路

间冷模式下化霜状态下,化霜不起作用

K14

保护继电器开路

压缩机无法启动,无电流显示

K15

PTC启动器开路

压缩机无法启动,电流较大(压缩机工作电流510倍)

K16

重锤启动器启动触点脱落

压缩机无法启动,电流较大(压缩机工作电流510倍)

K17

压缩机启动绕组1-2两端开路

压缩机无法启动,电流较大(压缩机工作电流510倍)

K18

压缩机运行绕组1-3两端开路

压缩机无法启动,电流较大(压缩机工作电流510倍)

K19

系统脏堵

运行状态下,高压端压力高、低压呈现负压状态

K20

系统冰箱

运行状态下,高压端压力高、低压呈现负压状态

 五、双门电冰箱综合实训考核装置实训项目:

1、专用工具的操作

2、制冷系统管件焊接

3、制冷系统试压及检漏

4、制冷系统抽真空及充注制冷剂

5、电冰箱电气线路器件的认识和测量

6、直冷式电冰箱电气控制线路接线及系统运行

7、间冷式电冰箱电气控制线路接线及系统运行

8、直冷式电冰箱维修实训及故障分析

9、间冷式电冰箱维修产训及故障分析
