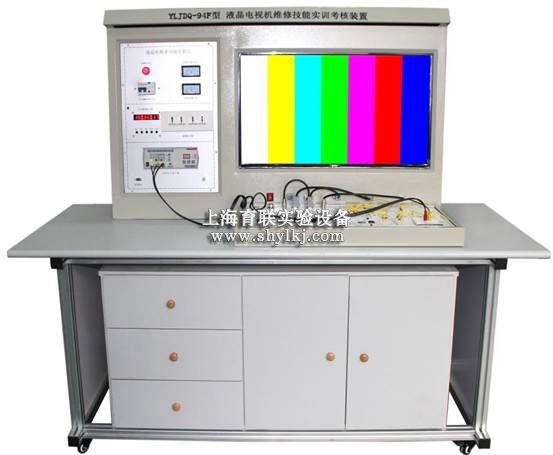

SHYL-JDQ94G型 液晶电视机维修技能实训考核装置

SHYL-JDQ94G型 液晶电视机维修技能实训考核装置

一、液晶电视机维修技能实训考核装置概述

液晶电视机维修技能实训考核装置适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：42寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。

二、液晶电视机维修技能实训考核装置技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×140cm

三、液晶电视机维修技能实训考核装置系统组成

1.液晶电视机维修技能实训考核装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2.交流电源（均带有过流保护）

输出电源：市电不隔离输出 220V 50HZ

隔离变压器输出 220V 50HZ

3.密码开关机功能，定时功能，自动关机功能等

4.彩色信号发生器

（1）输出信号频率范围：100个频道

（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择

（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）

（4）信号制式：PAL-D/K

5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口

（二）液晶显示器：42寸对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms

（三）实训组件

液晶电视机维修技能实训考核装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。

1.液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）

2.智能实训考核系统

1、计算机可以监控1-29台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

8、可以对学生考核情况进行统计、分析

9、设有进入系统密码，进入系统后能够修改密码

10、具有打印功能

11、具有答题次数限制功能

12、学生台配智能答题器，学生可以通过答题器与教师进行数据交换

（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、液晶电视机维修技能实训考核装置考核实训项目

1. 无光栅，无伴音，无图像，三无故障的检测与处理

2. 有声音，无图像故障的检测与处理

3. 按键无效故障的检测与处理

4. 遥控无效故障的检测与处理

5. 无光栅,有声音故障的检测与处理

6. 有图像无声音故障的检测与处理

7. 右声道无声音故障的检测与处理

8. 左声道无声音故障的检测与处理

9. 功放集成损坏故障的检测与处理

10.有光栅、无图像、无伴音故障的检测与处理

五．液晶电视机维修技能实训考核装置实训功能

1、认 识液 晶 电 视 的内 部 结 构 ；

2、认识液晶电视中各主要元器件的基本结构；

3、理解液晶电视中各主要元器件的基本工作原理；

4、认识液晶电视各主要单元电路的组成；

5 理解液晶电视各主要单元电路的工作原理；

6、认识液晶显示屏的组成及工作原理；

7、认识主要IC的功能及原理；

8、工厂菜单的进入方法及调试；

9、贴片元件的焊接方法；

10、电视机开关电源电路的工作原理；

11、三无故障现象的检测与处理；

12、屏亮，有声音，无图像故障现象的检测与处理；

13、屏亮，无声音，无图像故障现象的检修指导；

14、声音正常，黑屏故障现象的检测与处理；

15、无伴音，图像正常故障现象的检测与处理；

16、按键无反应故障现象的检测与处理

17、遥控无反应故障现象的检测与处理；

18、AV图像正常，无声音故障现象的检修指导；

19、白屏故障现象的检修指导；；

20、指示灯不亮故障现象的检修指导；

21、一侧喇叭无声音故障现象的检测与处理；

22、液晶屏点屏方法；

23、液晶屏接口定义；

24、整机装配；

25、电子调谐器的测量与分析

26、视频信号处理流程测量与分析
